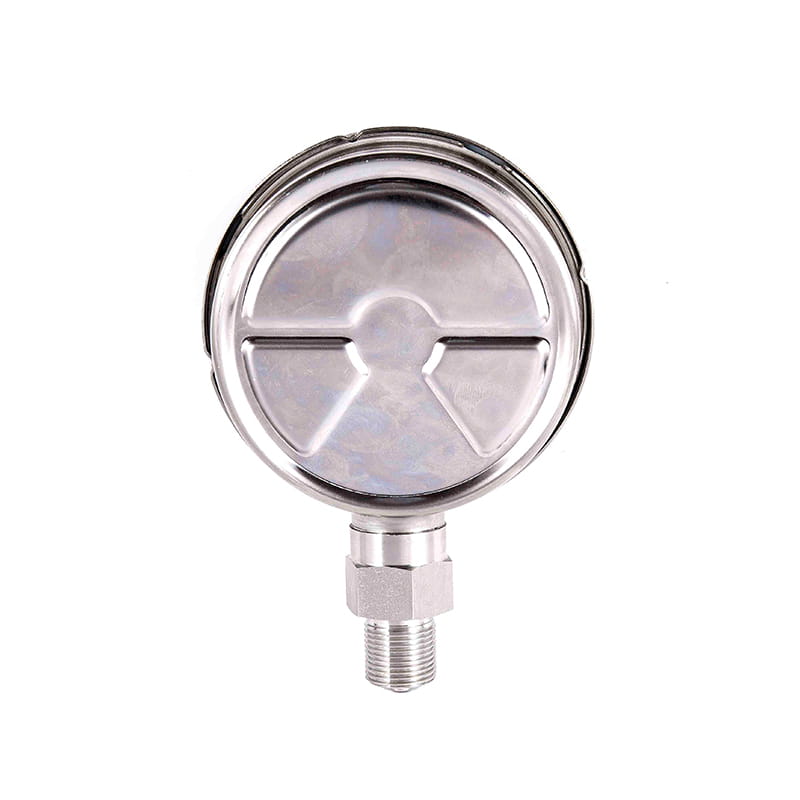

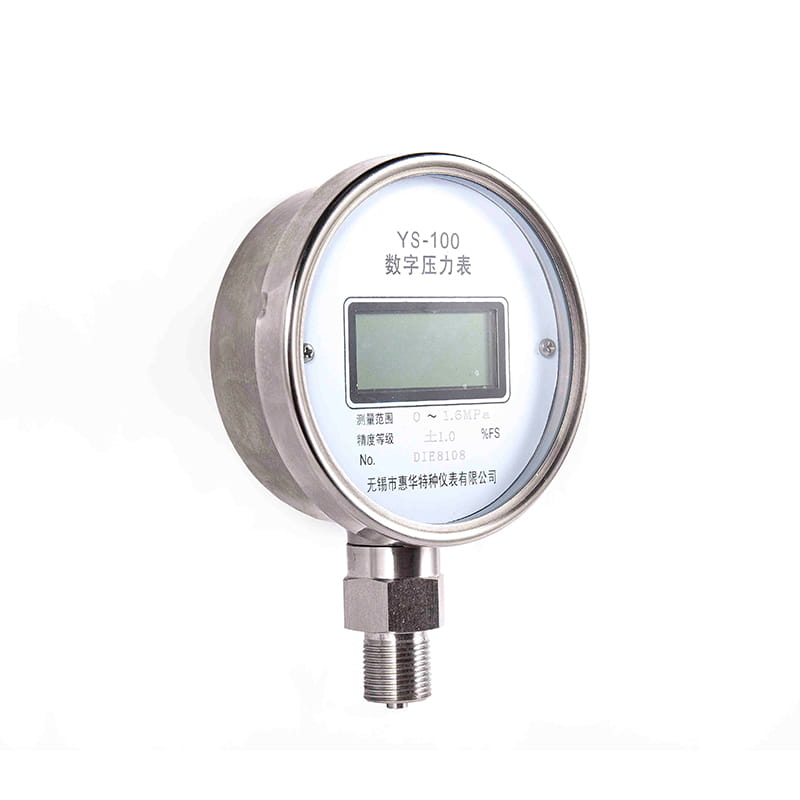

◆ 모델 : YS100 YS150
◆ 소개 :이 디지털 압력 게이지는 아름다운 모양, 안정적인 성능 및 정확한 측정 기능을 가지고 있습니다. 세계 최고의 마이크로 프로세서 기술과 고급 아날로그-디지털 변환 알고리즘을 결합하여 높은 정밀도 및 저전력 소비를 달성합니다.
수입 칩을 채택하여 기기 데이터 수집 및 측정 과정에서 가장 높은 압력 피크 값과 가장 낮은 압력 밸리 값을 암기하고 유지할 수 있습니다. 대형 스크린 액정 디스플레이 기술을 채택하여 데이터를 명확하고 쉽게 읽을 수 있습니다. 고유 한 백라이트 기술은 밤에 정상적으로 사용할 수 있습니다.
스테인레스 스틸, 부식 저항, 기계적 진동에 대한 저항으로 제작 된 쉘은 밀봉 기술을 사용하여 전체적으로 신체를 다양한 복잡한 환경에 적용 할 수 있습니다.
이 제품은 외국 디지털 압력 게이지와 동일한 성능을 가지고 있으며, 이는 수입 기기와 전통적인 기계 게이지를 대체하기에 이상적인 선택입니다.
◆ 주요 사용 :
1. 일반 압력 게이지, 정밀 압력 게이지, 혈압 모니터 또는 기타 압력 기기를 교정하는 데 사용할 수 있습니다. 또한 정확한 압력 측정에 널리 사용될 수 있습니다. 2.
2. 유전 물 주입, 웰 헤드 용기 장비 압력 측정, 전력 장비 파이프 라인 펌프 흡입 및 출구 압력 측정; 3.
3. 석유 화학 산업 : 생산 공정에서 진공, 미세 압력 및 부식성 가스 및 액체 압력
석유 화학 산업 : 생산 공정 측정에서 진공, 미세 압력 및 부식 가스 및 액체 압력; 4.
4. 유압 시스템의 OEM 적용, 냉장 및 공정 모니터링.
5. 고온 배지, 점성 매체 및 액체 높이 측정; 6.
6. 에어컨, 가스 가공 장비, 인공 호흡기, 의료 장비, 노동기, 압축기 및 등위 압력 측정.
힘의 측정.
◆ 기술 매개 변수 :
| 모델 | YS-100 | YS-150 | ||||
| 공칭 직경 | φ 100 | φ 150 | ||||
| 장착 유형 | ⅰ | * | * | |||
| ⅱ | * | * | ||||
| ⅳ | * | * | ||||
| ⅵ | * | * | ||||
| 피팅 스레드 | M20 × 1.5 | |||||
| 측정 범위 | 측정 방법 | 정확도 클래스 ( %fs)) | 보장 된 정확도 온도 범위 | |||
| (0 ~ 60) PA | 차등 압력 | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | 차등 압력 | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | 차등 압력 | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | 차등 압력 | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | 게이지 압력,,,,, 차동 압력 | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | 게이지 압력, 절대 압력 | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | 게이지 압력 | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | 게이지 압력 | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | 게이지 압력 | 0 ℃ ~ 50 ℃ | ||||
| 위에 소개 된 압력 장치는 사용됩니다 아빠 및 다른 압력 장치는 다음과 같은 실제 적용에도 사용될 수 있습니다. KGF/CM2 、 술집 、 MBAR 、 psi 、 MM시간2O 、 MMHG 、 ATM | ||||||
| 환경 적 사용 조건 | 온도: -10 ° C ~ 50 ° C; Relative humidity: < 기압: 86 ~ 106KPA | |||||
| 통신 인터페이스 | ★ 통신 직렬 포트 : RS232 ★ 보드 비율 : 2400 , 4800 , 9600 선택 사항 (공장 기본값 9600 ) ★ 데이터 길이 : 8 비트; 스톱 비트 : 2 비트 ★ 미터 주소 : 1 ~ 112 | |||||
| 추가 기능 | ★ 온도 측정 : - 30 ° C ~ 90 ° C; 해상도 : ± 0.1 °C ★ 피크 레코딩 : 측정 중에 발생하는 최대 및 최소 압력 값을 기록합니다. ★ 과전압 경보 : 경보 임계 값은 측정 범위 내에서 임의로 설정할 수 있습니다. ★ 타이머 종료 : 타이머를 종료 할 수 있습니다. | |||||
| 아날로그 다이얼 | ★ 압력 백분율 표시 : 포인터는 팬 형태로 압력 측정 범위의 백분율을 표시합니다. ★ 압력 변동 표시 : 포인터의 스윙은 인접한 2 차 압력 측정이 얼마나 변동하는지를 나타냅니다. ★ 압력 경보 압력 임계 값 표시 : 세 포인터의 배열은 현재 압력 값이 경보 임계 값을 초과하는지 여부를 보여주는 데 사용됩니다. | |||||
| 화면 디스플레이 | FSTN LCD 화면; 5 자리 표시하다; 블루 백라이트 | |||||
| 전원 공급 장치 모드 | 내장 배터리 (배터리 모델의 명령 매뉴얼을 참조하십시오) | |||||
| 지진 등급 | 다섯 · H · 3 | |||||
| 유입 보호 | IP63 | |||||
| 표준을 시행하십시오 | JB/T 7392 | |||||
| 참고 : 사용자 요구 사항에 따라 파이프 스레드 또는 테이퍼 파이프 스레드로 만들 수도 있습니다 (선택 안내서 참조). | ||||||
◆ 치수 :
| 방사형 직접 (I.) | 축 편심 직접 (ii.) |
| 축 편심 플러시 마운트 (iv.) | 방사형 볼록 마운트 (VI.) |
| 모델 | 치수( mm )) | |||||||
| 에이 | 비 | 기음 | 디 | D0 | D1 | D2 | 중 | |
| YS100- ⅰ | 100 | 48 | 16 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YS100- ⅱ | 152 | 48 | 19 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YS100- ⅳ | 90 | 48 | 19 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YS100- ⅵ | 100 | 48 | 16 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YS150- ⅰ | 113 | 53 | 22 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YS150- ⅱ | 90 | 53 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YS150- ⅳ | 69 | 53 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YS150- ⅵ | 113 | 53 | 22 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
