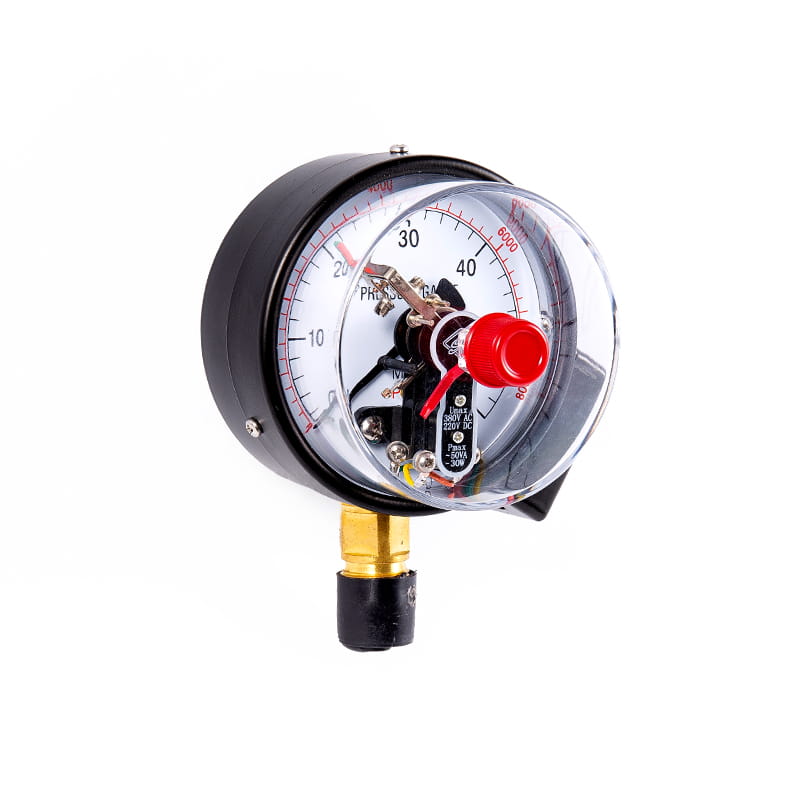

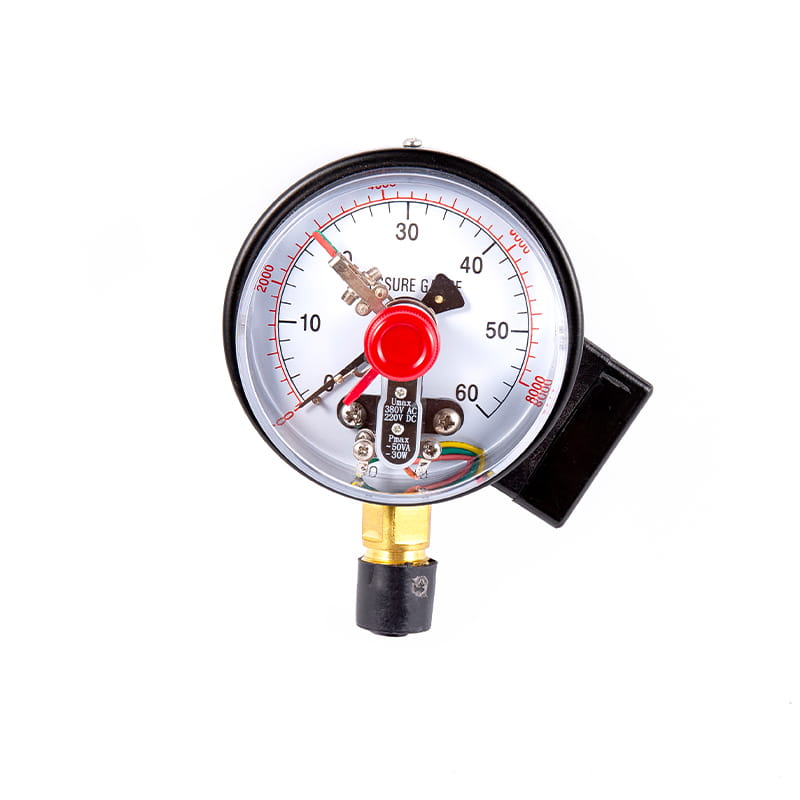

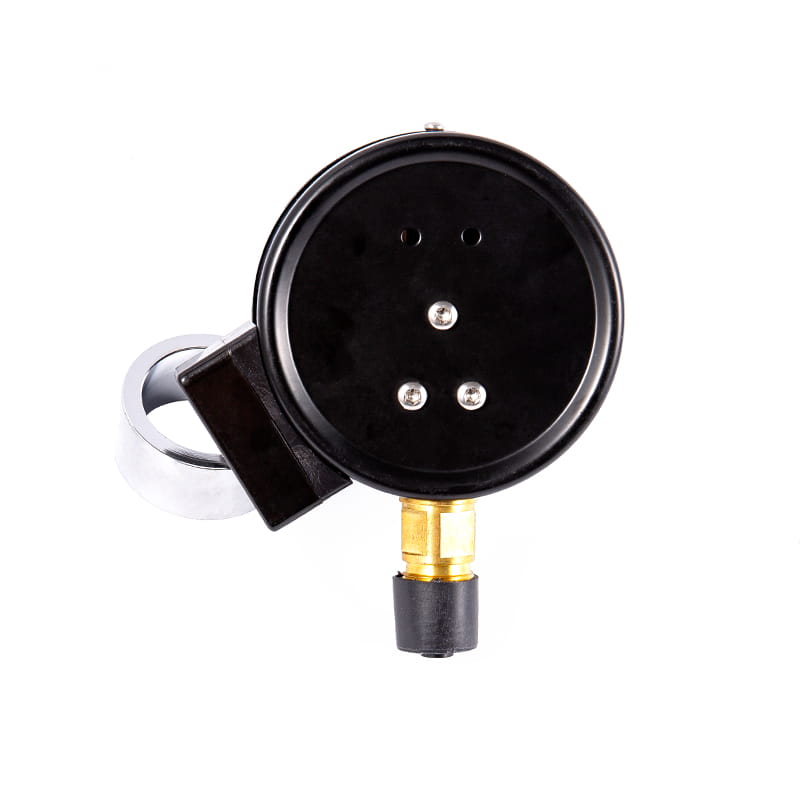

◆ 모델 : YXC60 YX100 YXC-150
◆ 응용 :이 유형의 기기는 폭발 위험이없는 액체, 가스 또는 증기의 압력, 결정화, 응고 없음 및 구리 및 구리 합금에 대한 부식 효과가 없음을 측정하는 데 적합합니다. 적합한 회로가 장착되면 측정 및 제어 할 압력 시스템으로 경보 또는 자동 제어를 보낼 수 있습니다.
◆ 충격 방지 유형 압력 게이지를 만들 필요가 있다면 글리세린 또는 실리콘 오일로 채울 수 있습니다.
◆ 기술 매개 변수 :
| 모델 | YXC60 | YXC100 | YXC150 | |||||
| 공칭 직경 | φ 60 | φ 100 | φ 150 | |||||
| 조용한 feign 유형 스타일 | ⅰ | * | * | * | ||||
| ⅱ | * | * | * | |||||
| ⅲ | * | / | / | |||||
| ⅳ | * | * | * | |||||
| ⅴ | * | / | / | |||||
| ⅵ | * | * | * | |||||
| 피팅 스레드 | M14 × 1.5 | M20 × 1.5 | ||||||
| 정확도 클래스 | 2.5 | 1.6 | ||||||
| 측정 범위 ( + MP에이 둔다 | 진실 공간: -0.1 ~ 0 압력 진공 : -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 압력: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||||||
| 환경 적 사용 조건 | 온도: -40 ° C ~ 70 ° C; 상대 습도 : ≤ 85 비율 | |||||||
| 전기 매개 변수 | ★ 최대 작동 전압 : 380다섯 에이C ; 220V DC ★ 최대 접촉 파워 : 30VA ★ 제어 모드 : 상한 및 하한, 상한 상한 (이중 상한)), 하한 하한 (이중 하한) 및 기타 느린 자기 보조 접점 스위치를 전체 범위에서 조정할 수 있습니다. | |||||||
| 배선 | 정션 박스 | 1 | 2 | 3 | 4 | |||
| 배선 색상 코드 | 빨간색 | 녹색 | 노란색 | 검은색 | ||||
| 출력 단자 | 상한 | 하한 | 공공의 | 접지 | ||||
| 진동 저항 등급 | V · 시간 · 3 | |||||||
| Bourdon 튜브 재료 | QSN4-0.3 | |||||||
| 유입 보호 | IP54 | |||||||
| 표준을 시행하십시오 | JB/T 9273 | |||||||
| 메모: 1 . 공동 스레드는 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다. | ||||||||
◆ 정격 하중 기준 값 :
| 전압 (다섯) | 저항 부하 전류 값 ( A ) | 유도 부하 전류의 값 ( + A 둔다 | |
| AC | DC | ||
| 380 | 0.08 | / | 0.045 |
| 220 | 0.135 | 0.13 | 0.065 |
| 110 | 0.27 | 0.25 | 0.18 |
| 50 | 0.5 | 0.4 | 0.2 |
| ≤ 40 | ≤ 1 | / | / |

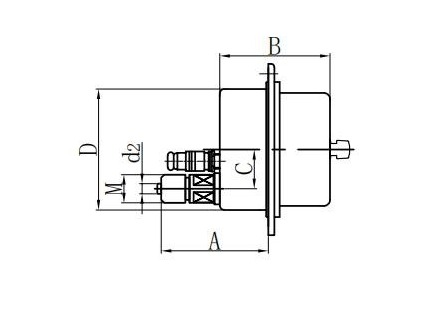

◆ 치수:

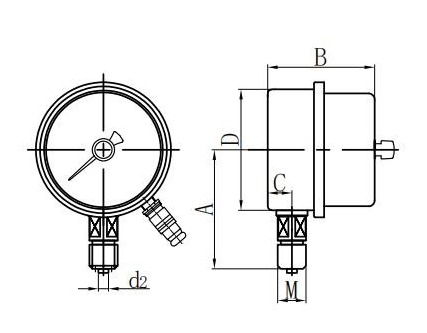

| 방사형 직접 (I.) | 축 편심 직접 (ii.) |

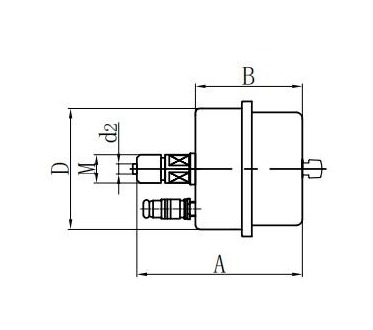

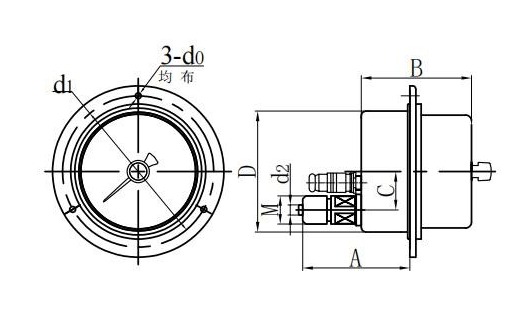

| 축 방향 동심 직접 (iii.) | 축 편심 플러시 (iv.) |

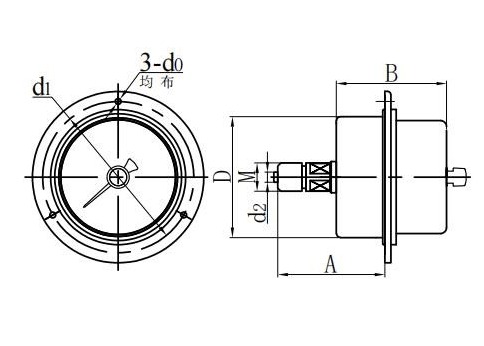

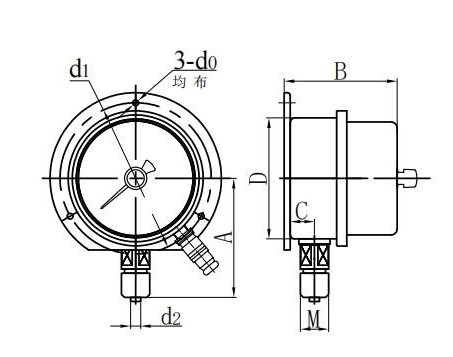

| 축 방향 동심 플러시 마운트 (V.) | 방사형 볼록 마운트 (VI.) |
| 모델 | 치수( mm )) | |||||||
| 에이 | 비 | 기음 | 디 | D0 | D1 | D2 | 중 | |
| YXC60 －ⅰ | 54 | 30 | 12 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YXC60 －ⅱ | 63 | 34 | 18 | φ 60 | / | / | φ 5 | |
| YXC60 －ⅲ | 58 | 30 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YXC60 －ⅳ | 45 | 34 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YXC60 －ⅴ | 45 | 34 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YXC60 －ⅵ | 54 | 30 | 12 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YXC100 －ⅰ | 89 | 72 | 17 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YXC100 －ⅱ | 112 | 72 | 30 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YXC100 －ⅳ | 78 | 72 | 30 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YXC100 －ⅵ | 89 | 72 | 17 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YXC150 －ⅰ | 113 | 79 | 18 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YXC150 －ⅱ | 118 | 79 | 45 (30) | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YXC150 －ⅳ | 115 | 79 | 45 (30) | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YXC150 －ⅵ | 113 | 79 | 18 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
Wuxi Huihua Special Instrumentation Co., Ltd. was established in December 2001, the registered capital is 5 million yuan, the existing staff of more than 50 small and medium-sized joint-stock enterprises.
이 회사는 수입 기기의 현지화에 대한 대안의 다양한 유형의 특수 기기 생산을 전문으로합니다. 지진 압력 게이지, 지진 전기 접촉 압력 게이지, 스테인레스 스틸 압력 게이지, 다이어프램 부식 압력 제압 게이지, 해양 압력 게이지 및 기타 시리즈. 현장 기기를 기준으로, 우리는 다양한 종류의 압력 송신기, 압력 컨트롤러, 디지털 압력 게이지 등을 개발했습니다. 30 개 이상의 시리즈와 3000 개의 사양이 있습니다. 공급 제품은 석유, 화학, 종이, 야금, 채굴, 화학 섬유, 전력, 식품, 환경 보호, 고무 및 플라스틱, 유압 및 기타 많은 산업 및 2,000 명 이상의 국내 고객에게 널리 사용되며, 대규모 대규모 및 중형 기업과 우호적 인 관계를 구축하고 대다수의 사용자 브랜드를 수립했습니다.
처럼 YXC 시리즈 자기 보조 전기 접촉 압력 게이지 Manufacturers, 엄격한 품질 관리 프로세스는 제조 시스템 전체에 걸쳐 일관된 품질이 생산되도록합니다.
