1. 개요
이 공기압 트랜스미터는 높은 감도, 높은 정밀도 및 강력한 과부하 방지 기능을 갖추고 있습니다. 수입 센서로 제조된 센서와 증폭 회로는 고도로 통합되어 있습니다. 다이캐스트 합금 알루미늄 표면이 도색되어 있으며 회로 영점과 이득을 조정할 필요가 없습니다. 강력한 간섭 방지 능력, 산 및 알칼리 저항, 장기 안정성 및 신뢰성.
2. 작동 원리

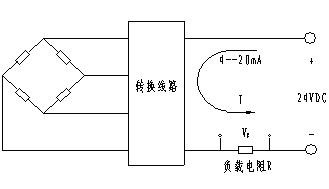

공기압 트랜스미터는 수입된 압력 칩으로 제작되며, 민감한 부품은 확산 또는 이온 주입에 의해 저항으로 형성되고 휘트스톤 브리지에 연결되며, 브리지 아래에는 미세 가공 기술로 압력 감지 다이어프램이 형성됩니다. 다이어프램에 압력이 가해지면 저항 값이 변하고 가해진 압력에 비례하는 선형화된 출력 신호가 생성됩니다. 휘트스톤 브리지에 DC 전원 공급 장치를 추가하면 DC 전압 신호의 출력이 생성됩니다. 2차 변환 라인 이후에는 2선식 시스템 4mA ~ 20mA 출력이 실현됩니다.
3. 기능적 특성
◆ 우수한 안정성, 충만감, 장기 안정성 제로 0.2%FS/ 년. 범위 내 보상온도 0 ℃~ 70 °C, 온도 드리프트는 다음보다 작습니다. 0.2%FS, 온도 드리프트는 다음보다 작습니다. 0.5%FS 전체 허용 작동 온도 범위에서.
◆ 역방향 보호 및 전류 제한 보호 회로를 사용하면 설치 중에 양극과 음극이 바뀔 때 송신기가 손상되지 않으며 송신기는 자동으로 전류를 제한합니다. 35mA 비정상일 때.
◆ 견고한 구조, 가동 부품, 높은 신뢰성, 긴 수명, 쉬운 설치, 간단한 구조, 경제적이고 내구성이 뛰어납니다.
