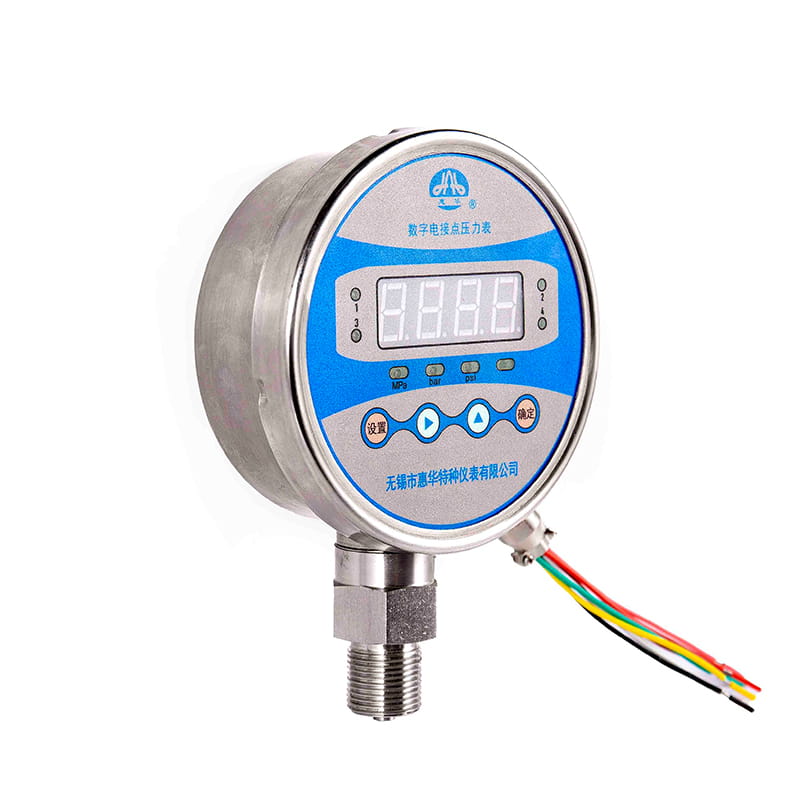

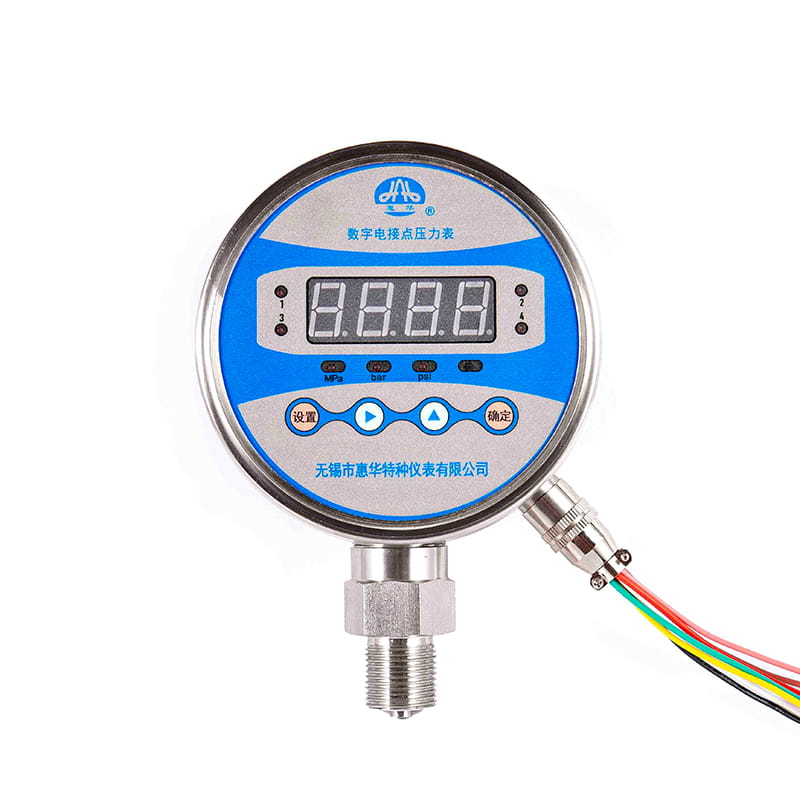

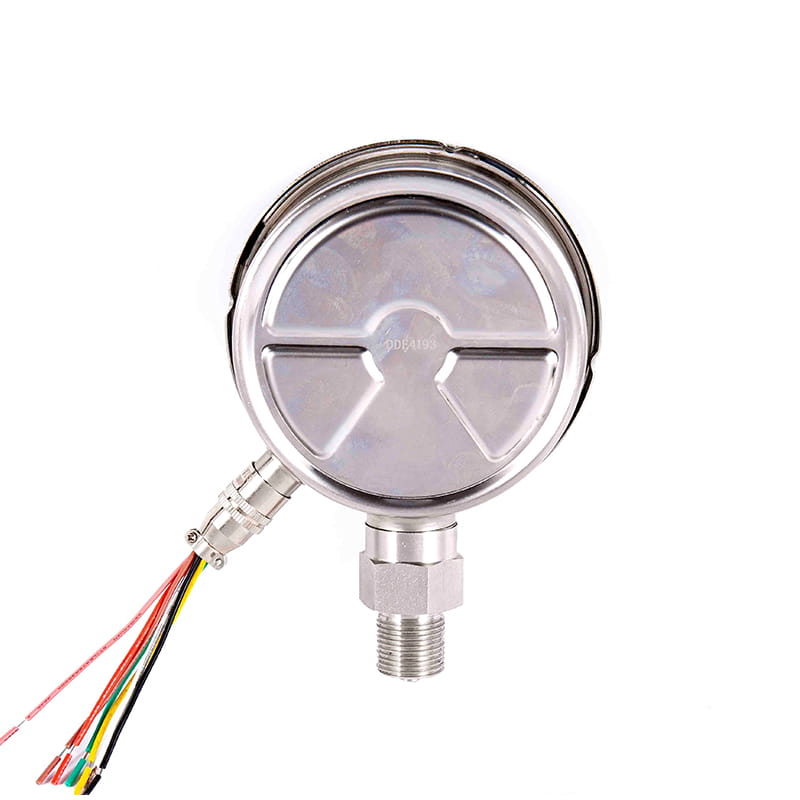

YSX 시리즈 지능형 디지털 (전기 접촉) 압력 게이지

모델

YXS100

설치:

ⅰ、ⅱ、ⅳ、ⅵ

피팅 스레드

M20 × 1.5

정확도 클래스

0.5 ； 1.0 ； 1.6 (선택 과목))))

측정 범위

( KPA 둔다

-40 ～ 0-25 ～ 0-16 ～ 0-10 ～ 0-6 ～ 0-4 ～ 0

0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40

-2 ～ 2-3 ～ 3-5 ～ 5-8 ～ 8-12 ～ 12-20 ～ 20

측정 범위

( MPA 둔다

진실 공간: -0.1 ~ 0

압력 진공 : -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3-0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

압력: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4

0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100

환경 적 사용 조건

온도: -10 ° C ~ 85 ° C; 상대 습도 : 5 비율~ 85 %

전기 매개 변수

★ 전원 공급 장치 (선택 사항) : 24다섯 DC ; 220다섯 AC ★ 전력 소비 : ≤ 1.5W

★ 릴레이 출력 :

최대로드 : 3A 220V AC; 3A 30V DC

전기 수명 : 100,000 타임스

★ 트랜지스터 출력 :

최대로드 : 0.5A 24V DC

★ 티리 스터 출력 : 5A 220V AC

전기 수명 : 1000000 타임스

★ 제어 채널 : 독립적 인 4 방향 스위치 장치는 범위 내에서 임의로 설정할 수 있습니다.

★ 아날로그 신호 출력 :

표준 전류 신호 : ( 4 ~ 20 ) MA DC

표준 전압 신호 : ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC

유입 보호

IP63

지진 등급

V · 시간 · 3

과도한 범위

10% 범위의

데이터 업데이트 속도

3 타임스 / 비서

배선

자세한 내용은 지침 매뉴얼을 참조하십시오

표준을 시행하십시오

JB/T 7392

참고 : 사용자 요구 사항에 따라 파이프 스레드 또는 테이퍼 파이프 스레드로 만들 수도 있습니다 (선택 안내서 참조).

방사형 직접 (I.)

축 편심 직접 (ii.)

축 편심 플러시 마운트 (iv.)

방사형 볼록 마운트 (VI.)
