◆ 모델 ： yeb60 yeb100 yeb150
◆ 사용 :이 일련의 기기는 폭발 위험, 비 결정화, 비 응축 및 일부 부식성 가스없이 가스의 낮은 가스 압력을 측정하는 데 적합합니다. 계측기 쉘 및 압력 가이드 시스템은 1CR18NI9로 만들어졌으며 멤브레인 박스는 0CR17NI12MO2, 316, 316L. 로 만들어집니다.
◆ 기술 매개 변수 ：
| 모델 번호 | yeb60 | Yeb100 | Yeb150 | |
| 공칭 직경 | φ 60 | φ 100 | φ 150 | |
| 장착 유형 | ⅰ | * | * | * |
| | ⅱ | / | * | * |
| | ⅲ | * | / | / |
| | ⅳ | / | * | * |
| | ⅴ | * | / | / |
| 커넥터 스레드 | M14 × 1.5 | M20 × 1.5 | ||
| 정확도 클래스 | 1.6 ； 2.5 | |||
| 측정 범위 ( + KPA 둔다 | -40 ～ 0-25 ～ 0-16 ～ 0-10 ～ 0-6 ～ 0-4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2-3 ～ 3-5 ～ 5-8 ～ 8-12 ～ 12-20 ～ 20 | |||
| 환경 적 사용 조건 | 온도 ： -25 ℃～ 55 ℃； 상대 습도 ： ≤ 80 ％ | |||
| 진동 등급 | 다섯 · 시간 · 2 | |||
| 멤브레인 박스 재료 | 0CR17NI12MO2 、 SUS316 、 SUS316L | |||
| 주택, 커넥터 재료 | 1CR18NI9 、 SUS304 | |||
| 보호 수업 | IP65 | |||
| 구현 표준 | JB/T 9274 | |||
| 참고 : 1. 공동 스레드는 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다. | ||||
◆ 외부 치수 :

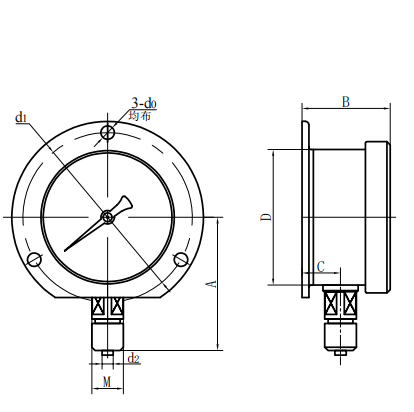

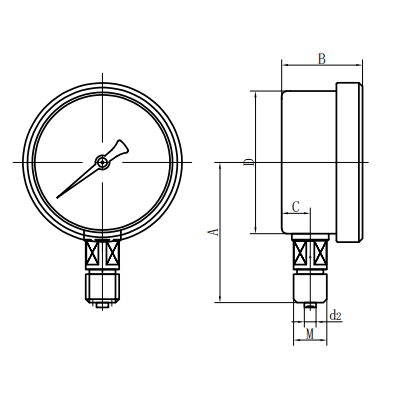

| 방사형 직접 유형 (() | 축 편심 직접 유형 (ⅱ) |

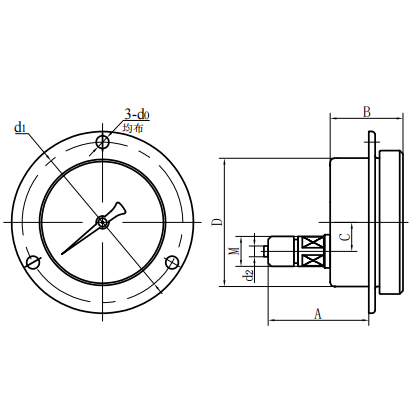

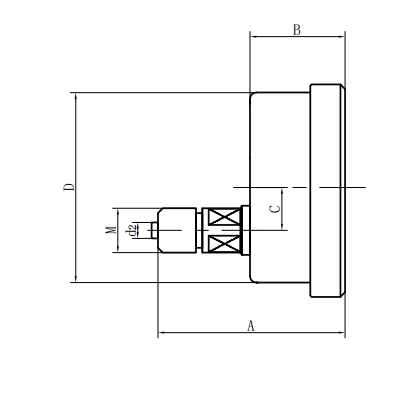

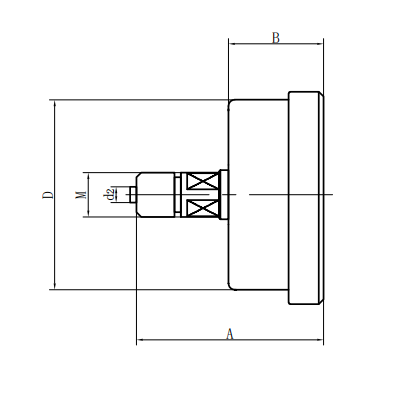

| 축 방향 동심 직접 유형 (III) | 축 편심 삽입 유형 (IV) |

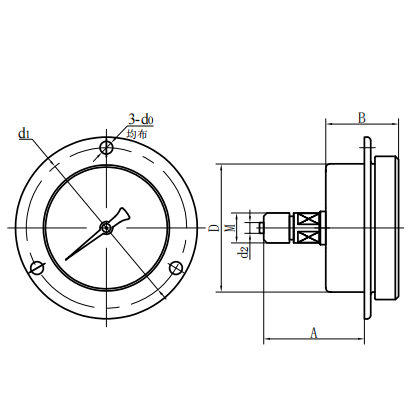

| 축 방향 동심 삽입 유형 (V) | 방사형 볼록 유형 (vi) |
| 모델 번호 | 전체 치수 ( + mm 둔다 | ||||||
| 에이 | 비 | 기음 | 디 | 이자형 | D2 | 중 | |
| yeb60 －ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| yeb60 －ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| Yeb100 －ⅰ | 93 | 50 | 16.5 | φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Yeb100 －ⅲ | 85 | 50 | / | φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Yeb150 －ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Yeb150 －ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
