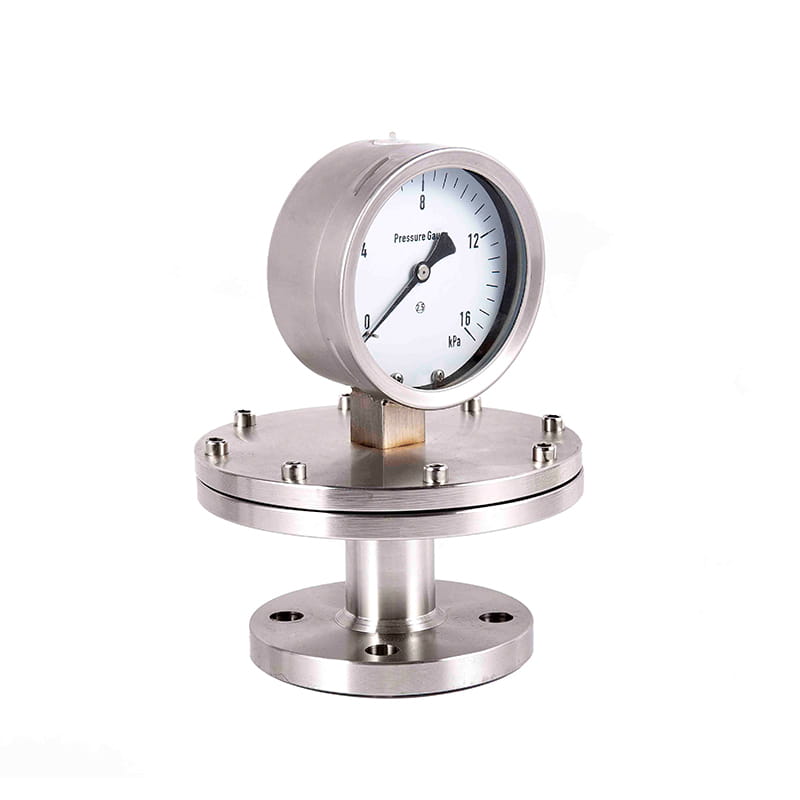

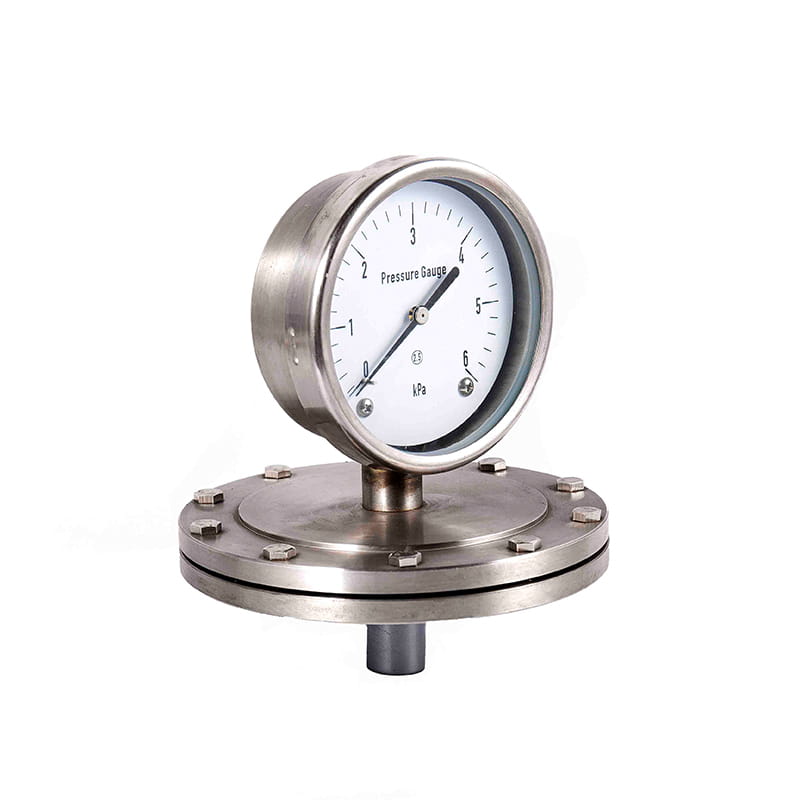

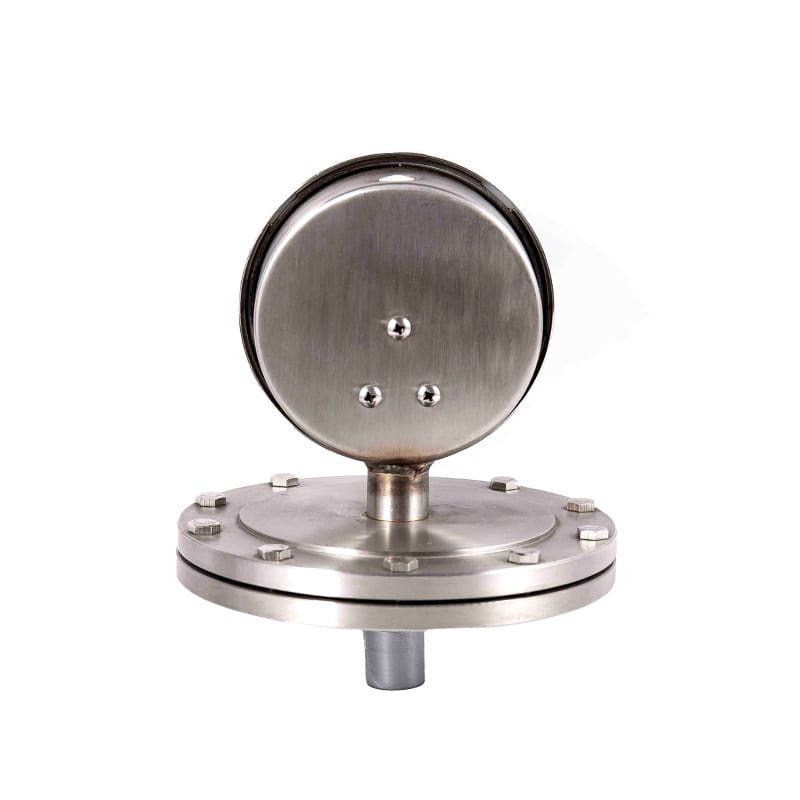

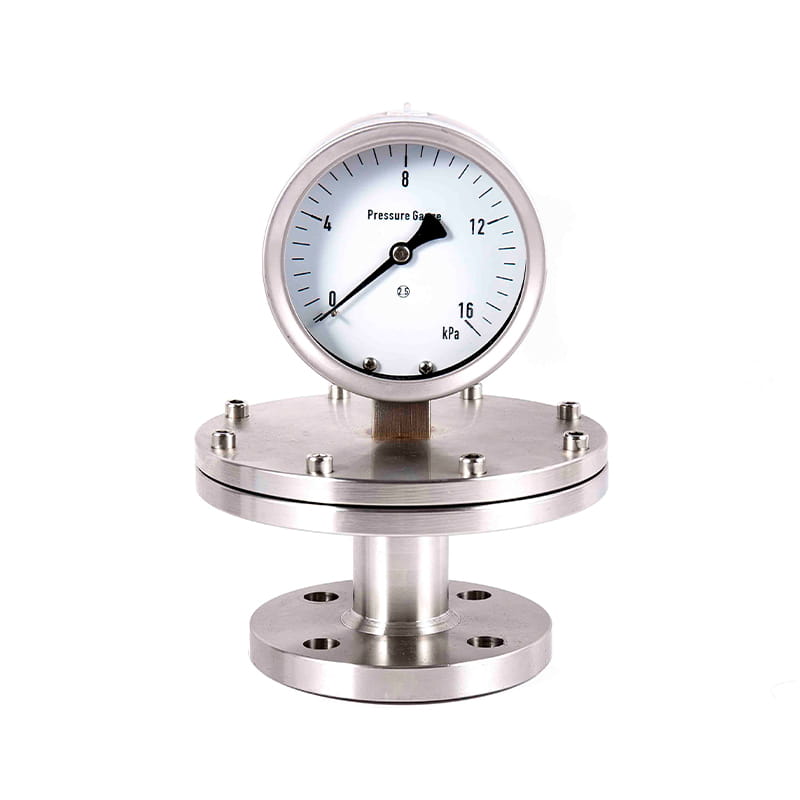

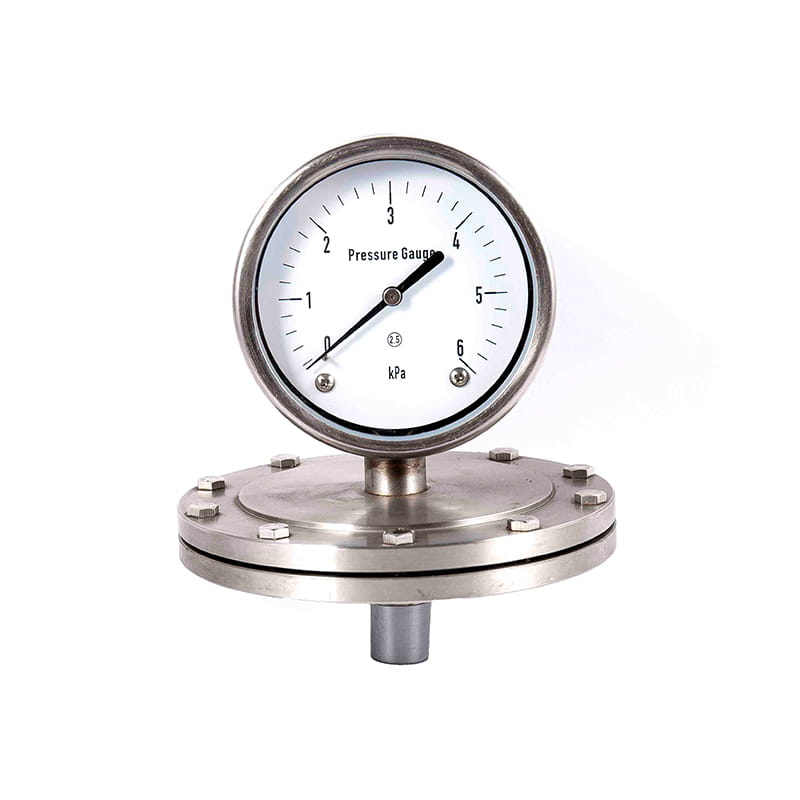

YP 시리즈 다이어프램 압력 게이지

모델

YP100-엘 、 YP100-에프

YP150-L 、 YP150-에프

공칭 직경

에프 100

F 150

정확도 클래스

2.5

측정 범위

( + KPA 둔다

부압 : -60 ~ 0-40 ~ 0-25 ~ 0-16 ~ 0-10 ~ 0

0 ～ 10-6 ～ 0-4 ～ 0 -2.5 ～ 0-1.6 ～ 0

양압 : 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1

0 ～ 1.6 0 ～ 2.5

양성 및 부정적 압력 : -0.8 ~ 0.8-1.2 ~ 1.2-2 ~ 2-3 ~ 3

-5 ～ 5-8 ～ 8-12 ～ 12-20 ～ 20-30 ～ 30

측정 범위

( + MPA 둔다

진공: -0.1 ~ 0

압력 진공 : -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3

-0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

압력: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4

0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5

주변 온도를 사용하십시오

-40 ℃～ 70 ℃

다이어프램 재료

OCR18NI12MO2TI ; SUS316 ; SUS316L

장착 유형

나사 ( L )); 플랜지 ( F ), ( F1 )

진동 저항 등급

다섯 · 시간 · 2

유입 보호

IP64

표준을 시행하십시오

JB/T 5491

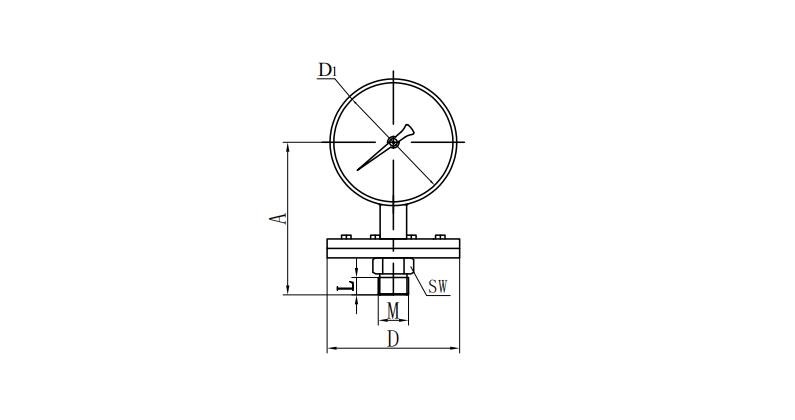

모델

치수( mm ))

에이

디

D1

SW

엘

중

YP100-L

135

φ 97.5

미세 절제 φ 165

110

27

20

중20 × 1.5

YP150-L

160

160

27

20

M20 × 1.5

참고 : 관절 스레드 ( M ) 사용자 요구 사항에 따라 파이프 스레드 또는 테이퍼 파이프 스레드로 만들 수 있습니다 (선택 안내서 참조).
