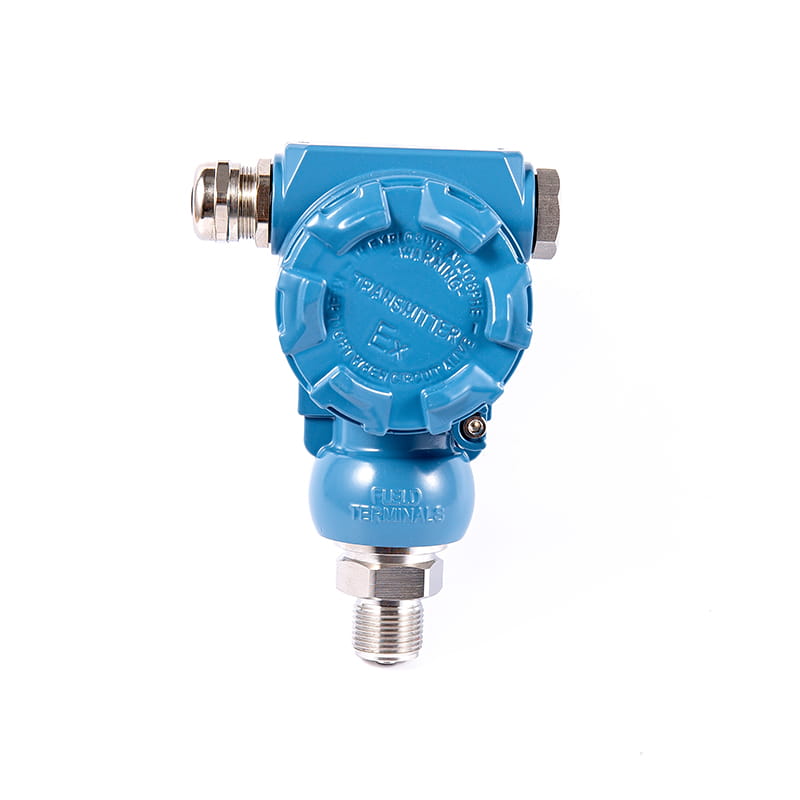

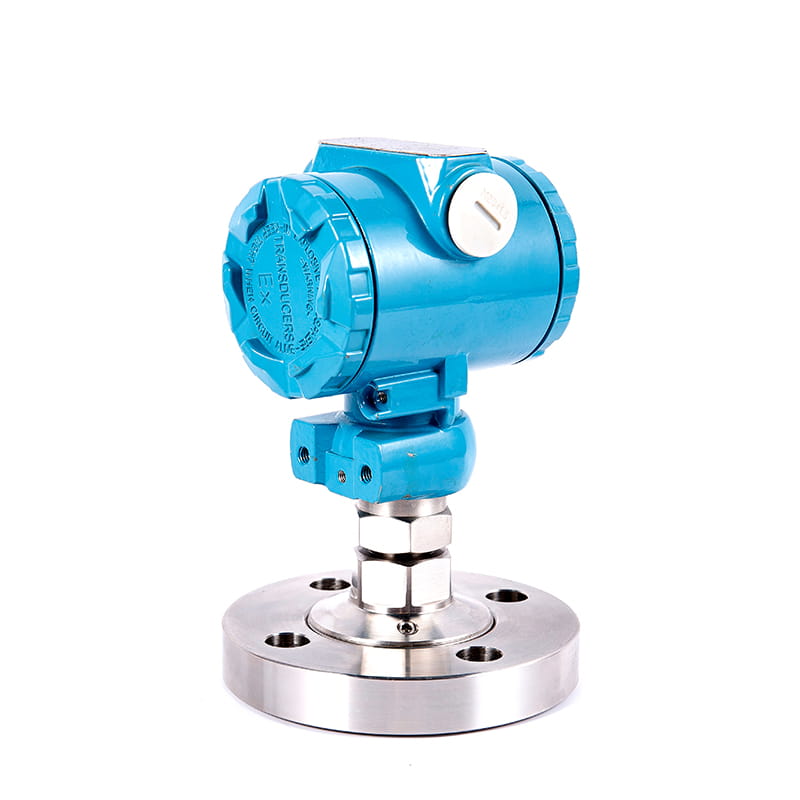

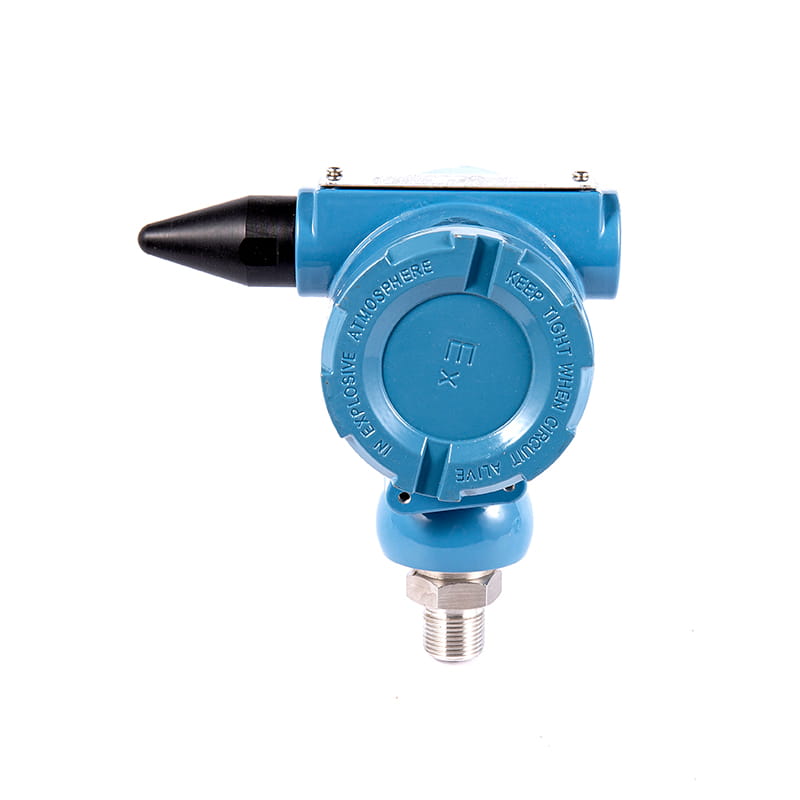

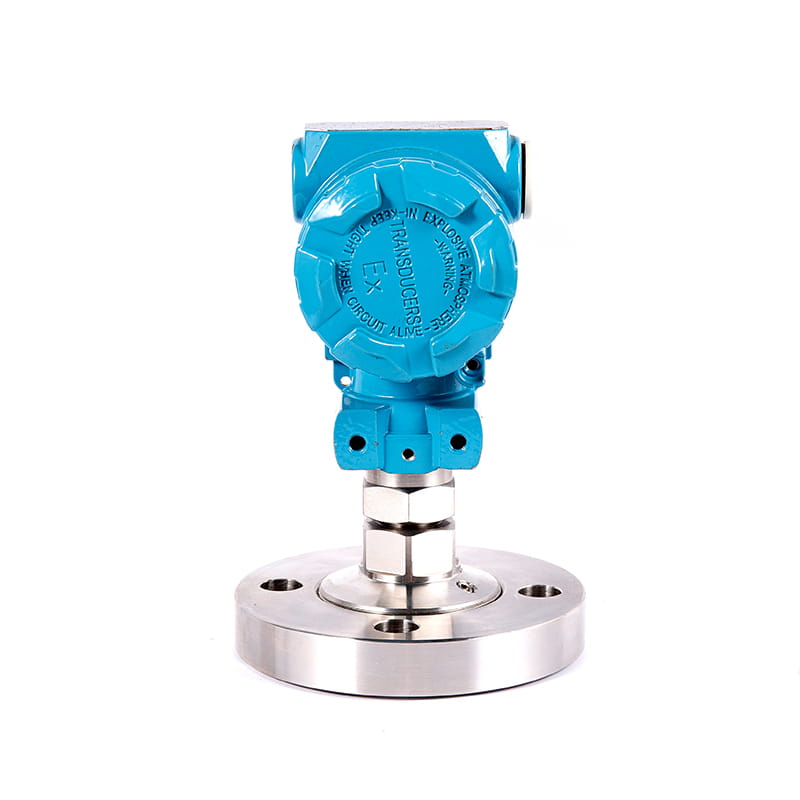

1. 개요

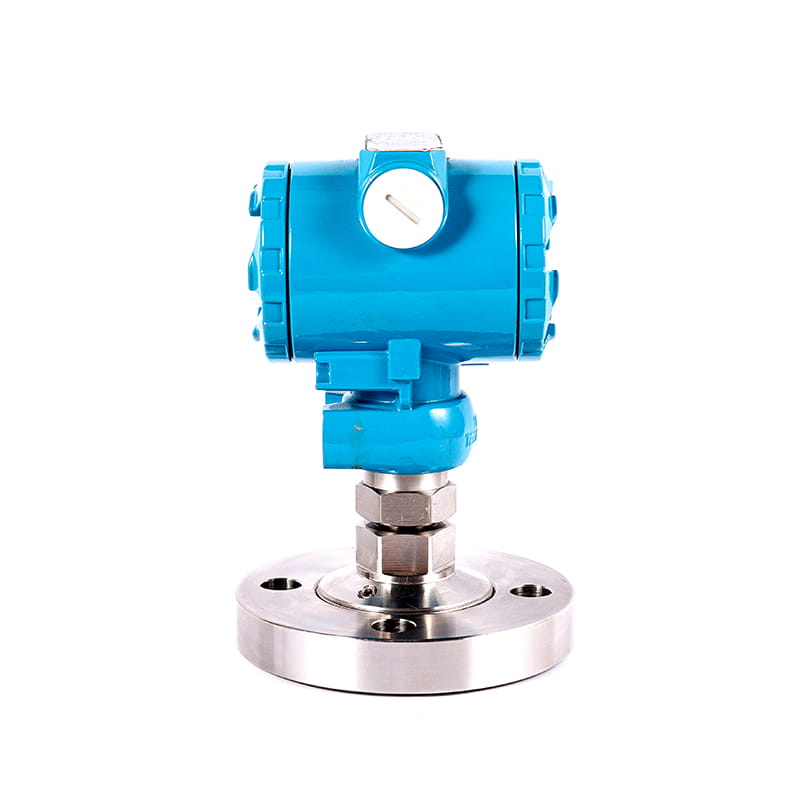

이 압력 트랜스미터는 높은 감도, 높은 정밀도 및 강력한 과부하 방지 기능을 갖추고 있습니다. 수입 센서로 제조된 센서와 증폭 회로는 고도로 통합되어 있습니다. 다이캐스트 합금 알루미늄 표면이 도색되어 있으며 회로 영점과 이득을 조정할 필요가 없습니다. 강력한 간섭 방지 능력, 산 및 알칼리 저항, 장기 안정성 및 신뢰성.
2. 작동 원리

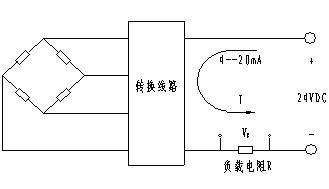

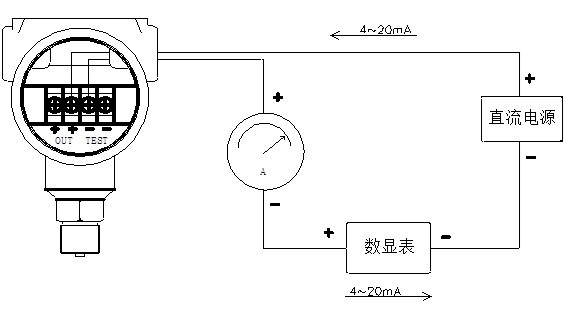

이 압력 트랜스미터는 수입된 압력 칩을 사용하며 민감한 부품은 확산 또는 이온 주입을 통해 저항기로 형성되고 휘트스톤 브리지에 연결되며 미세 가공 기술로 브리지 아래에 압력 감지 다이어프램이 형성됩니다. 다이어프램에 압력이 가해지면 저항 값이 변하고 가해진 압력에 비례하는 선형화된 출력 신호가 생성됩니다. 휘트스톤 브리지에 DC 전원 공급 장치를 추가하면 DC 전압 신호의 출력이 생성됩니다. 2차 변환 라인 이후에는 2선식 시스템 4mA ~ 20mA 출력이 실현됩니다.
3. 기능적 특성
◆ 우수한 안정성, 전체 각도 및 0 위치의 장기 안정성에 도달할 수 있습니다. 0.2%FS/ 년. 범위 내 보상온도 0 ℃~ 70 °C, 온도 드리프트는 다음보다 작습니다. 0.2%FS, 온도 드리프트는 다음보다 작습니다. 0.5%FS 전체 허용 작동 온도 범위에서.
◆ 역방향 보호 및 전류 제한 보호 회로를 사용하면 설치 중에 양극과 음극이 바뀔 때 송신기가 손상되지 않으며 송신기는 자동으로 전류를 제한합니다. 35mA 비정상일 때.
◆ 견고한 구조, 움직이는 부품 없음, 높은 신뢰성, 긴 서비스 수명
◆ 가스, 물, 기름, 증기 등을 고정밀도로 측정할 수 있으며, 측정하는 매체의 질량에 영향을 받지 않습니다.

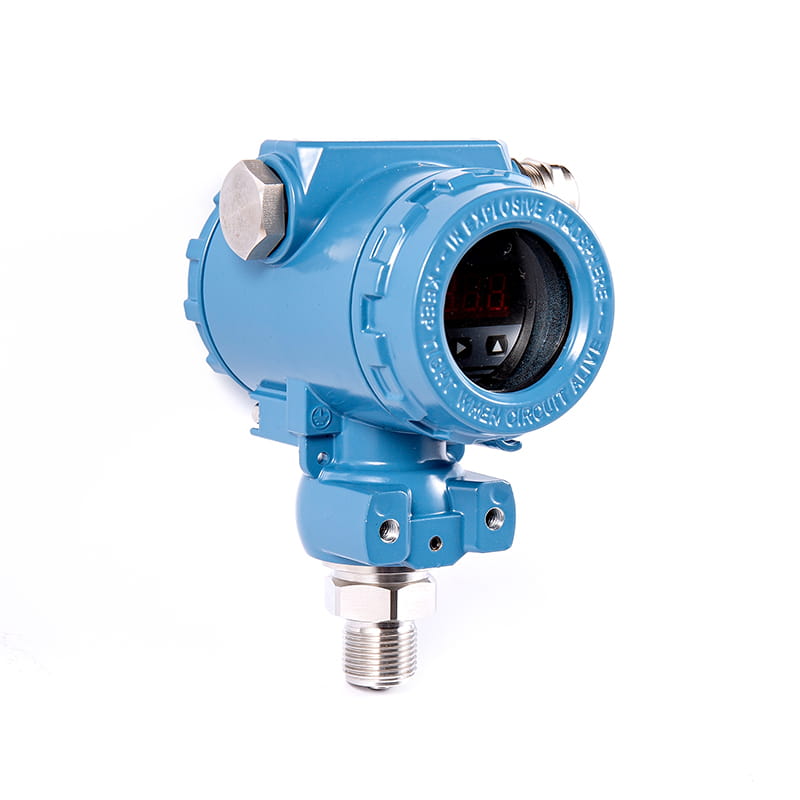

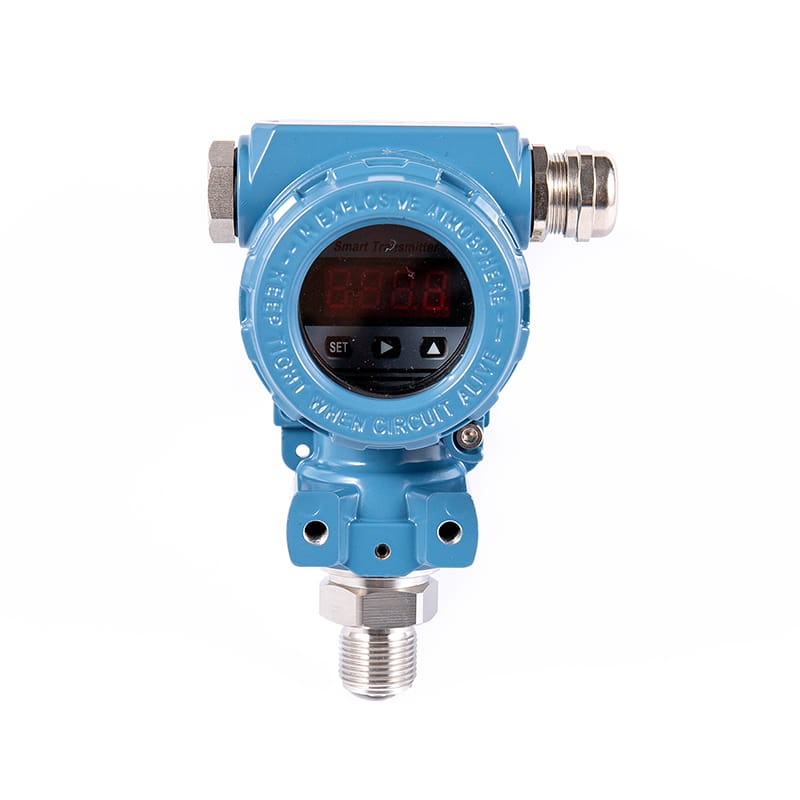

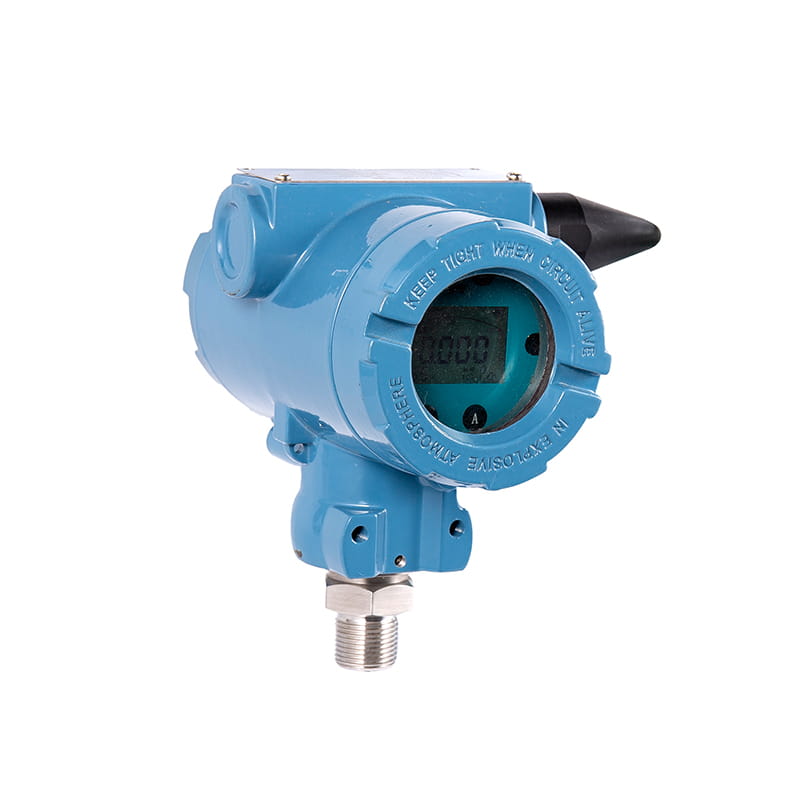

◆ 현장 디지털 디스플레이를 추가할 수 있습니다.
◆ 설치가 쉽고, 구조가 간단하며, 경제성과 내구성이 뛰어납니다.
