압력과 신호의 충돌 : 전기 접촉 압력 게이지의 작동 미스터리！

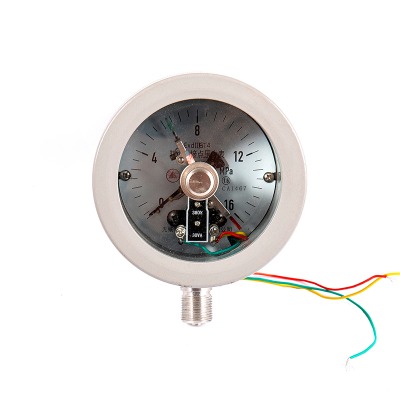

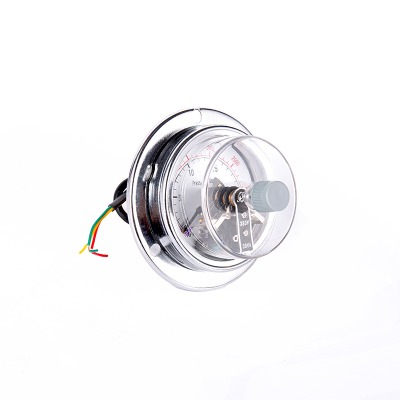

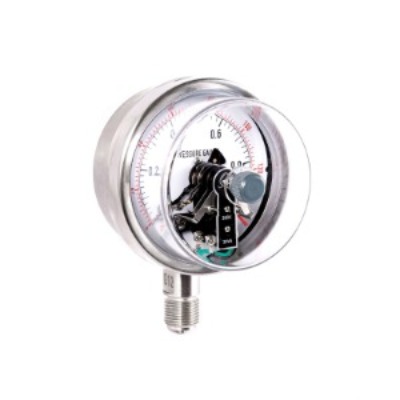

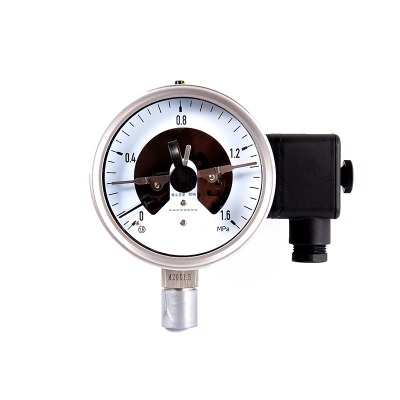

전기 접촉 압력 게이지는 압력이 설정 값에 도달 할 때 신호 또는 제어 회로를 자동으로 보낼 수있는 기기입니다. "비밀"은 주로 구조 설계와 작업 원칙의 독창적 인 조합에 있습니다.

I. 구조와 원리
· 측정 섹션 : 일반 압력 게이지와 유사하게 스프링 튜브 (또는 다이어프램, 벨로우즈)를 통한 압력을 감지하여 포인터가 회전하고 실시간 압력 값을 표시합니다.
· 전기 접촉 장치 : 다이얼에서 표시기 포인터 외에도 두 개의 (또는 그 이상의) 조정 가능한 "접촉 포인터"(상한, 하한)가 있으며 포인터와 접점은 컴퓨터 접점과 연결됩니다.
· 작동 로직 : 압력 변화로 인해 표시 포인터가 특정 접점 포인터와 접촉하면 접점이 전도성이되어 외부 회로가 트리거됩니다 (예 : 알람, 펌프의 시작/정지 등) : 압력이 설정 범위 외부에 있으면 접촉이 열리고 회로 재설정이 열립니다.

II. 키 "비밀": 정확한 제어 및 유연한 응용 프로그램
A.Freedom 세트
상한 및 하한 연결 지점에는 수동 조정 기능이 있으며 압력 범위를 정의하기 위해 실제 요구에 따라 설정할 수 있습니다 (예 : "압력이 0.2 MPa보다 낮을 때 펌프가 시작되고 0.5 MPa보다 높은 경우 정지")는 다른 시나리오에 적합합니다.

B. 조정 제어 시스템
수동 개입이 필요하지 않으면 릴레이 및 컨택 터는 접점의 온 오프를 통해 직접 제어하여 장비의 자동 시작 단계 또는 압력 용기의 과압 경보 및 파이프 라인 압력 유지)를 달성 할 수 있습니다.

c.dual 기능
일반적인 압력 게이지처럼 실시간 압력을 표시 할뿐만 아니라 제어 요소 역할을하여 시스템 설계를 단순화하고 비용 절감 비용을 절약 할 수 있습니다.

III. 사용 메모
· 연락처에서 자주 온 오프를 피하십시오 (마모가 발생하기 쉬운) 압력 범위를 합리적으로 설정하고 작업 수를 줄여야합니다.
· 접촉 용량은 제한적입니다. 고전력 장비를 제어 할 때는 연락처를 함께 사용해야합니다.
· 접촉을 정기적으로 청소하여 산화를 방지하여 접촉이 좋지 않고 신뢰성에 영향을 미칩니다.


요컨대, 전기 접촉의 "비밀" 압력계 압력 측정을 전기 제어와 원활하게 통합하여 간단한 구조를 통해 자동 압력 관리를 달성하는 데있어 상수도, 화학 공학, 기계 및 기타 분야에서 널리 사용됩니다.
