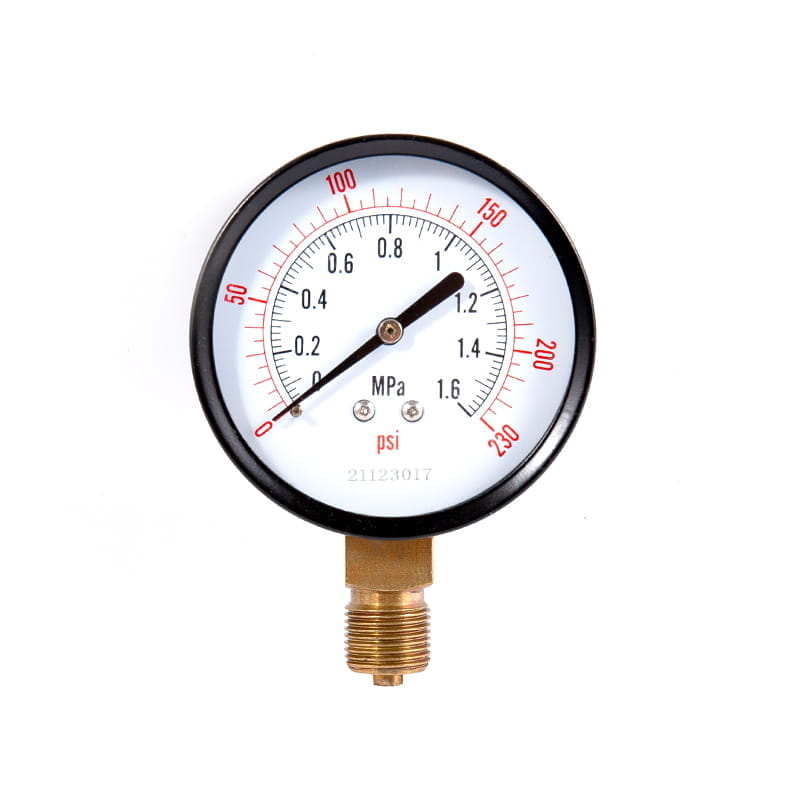

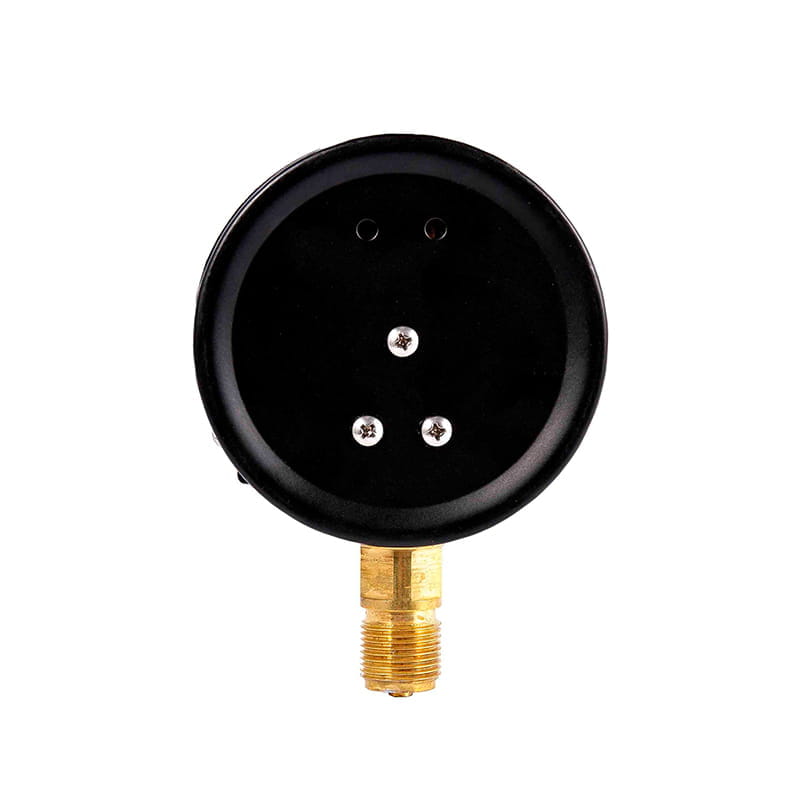

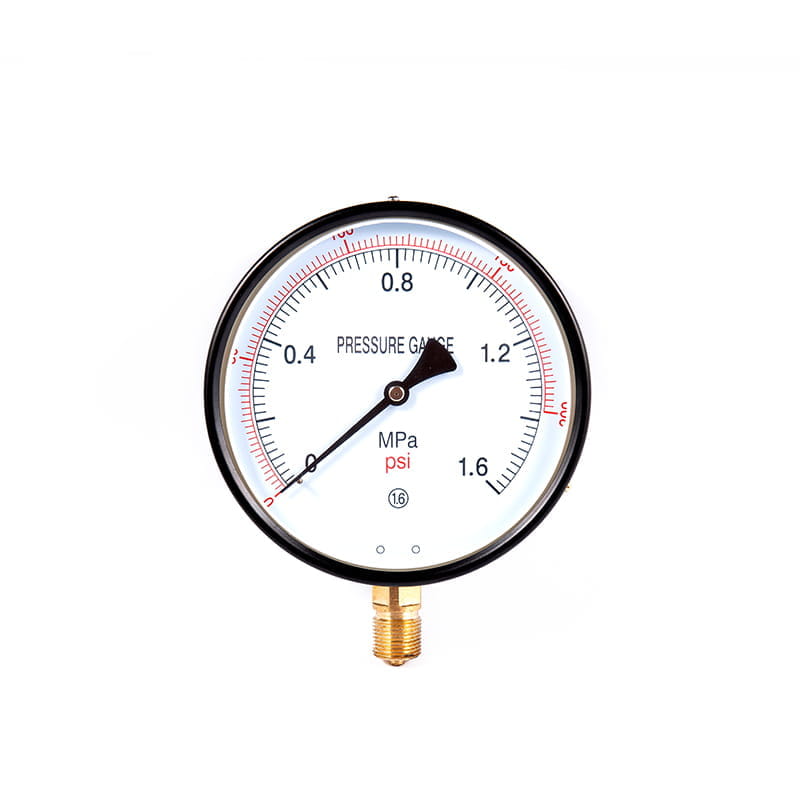

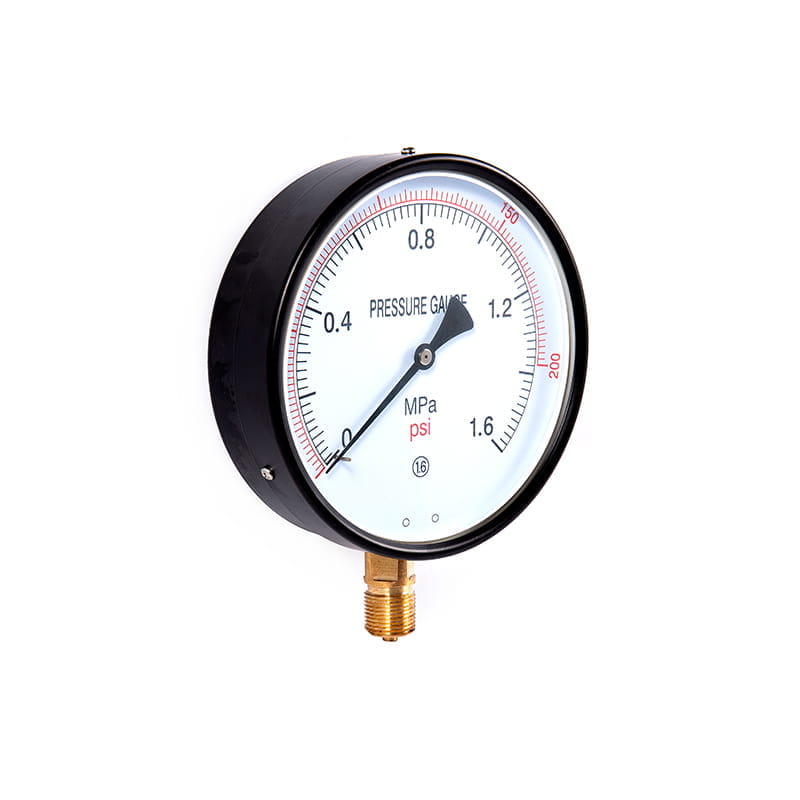

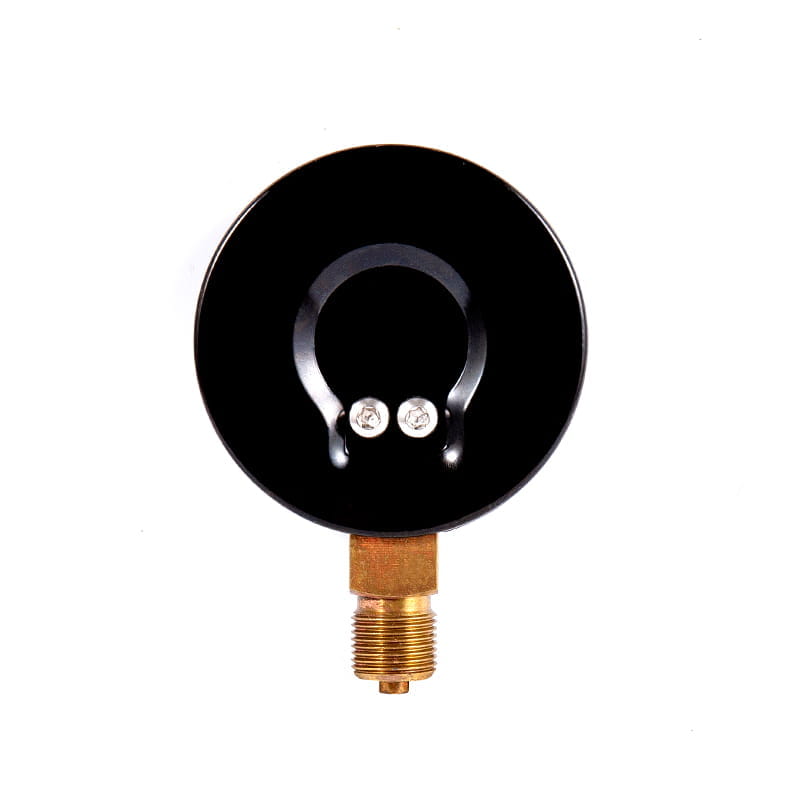

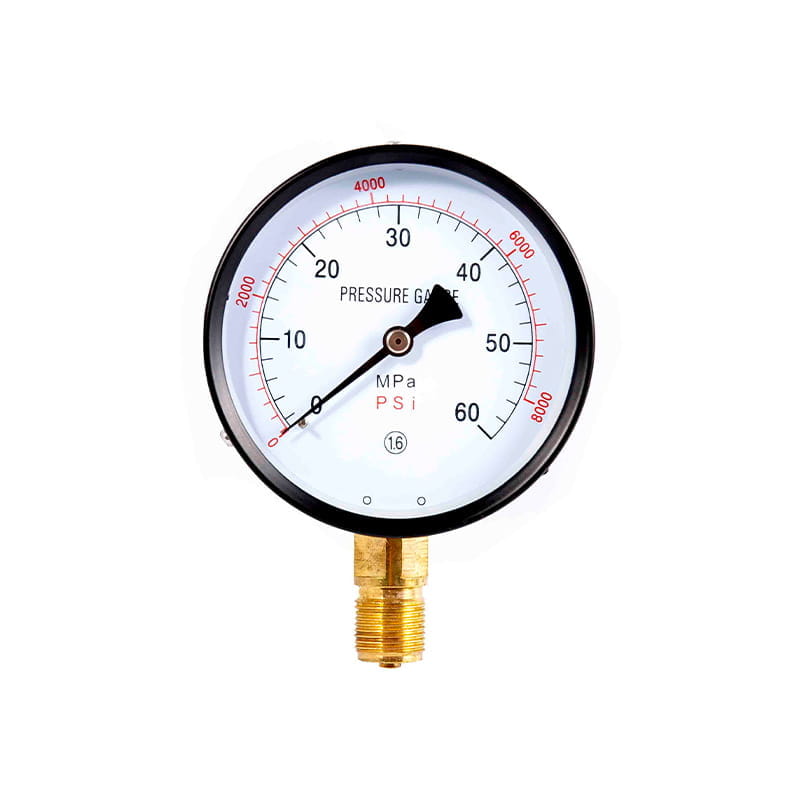

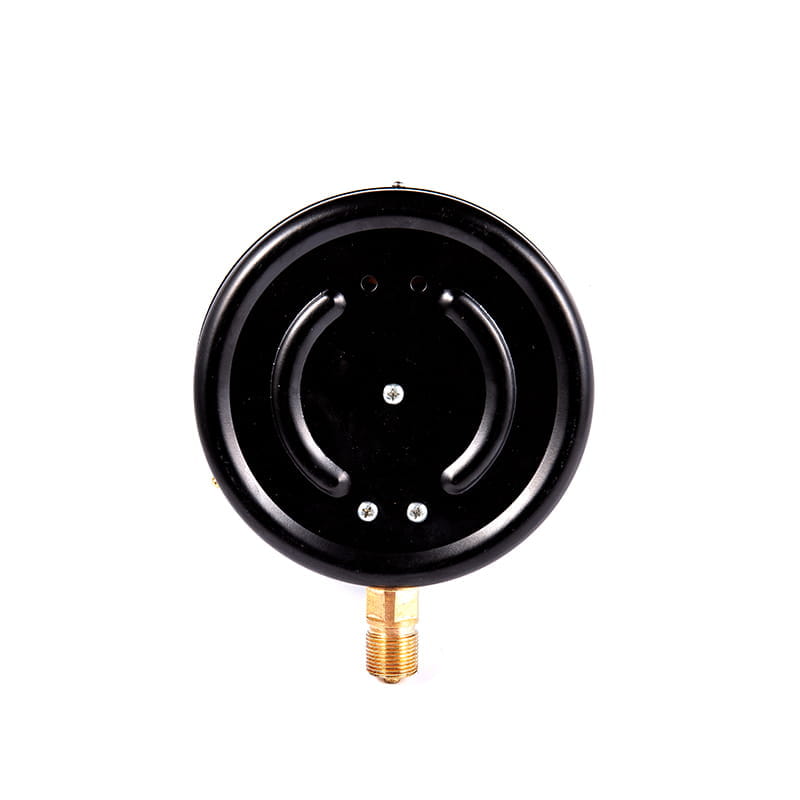

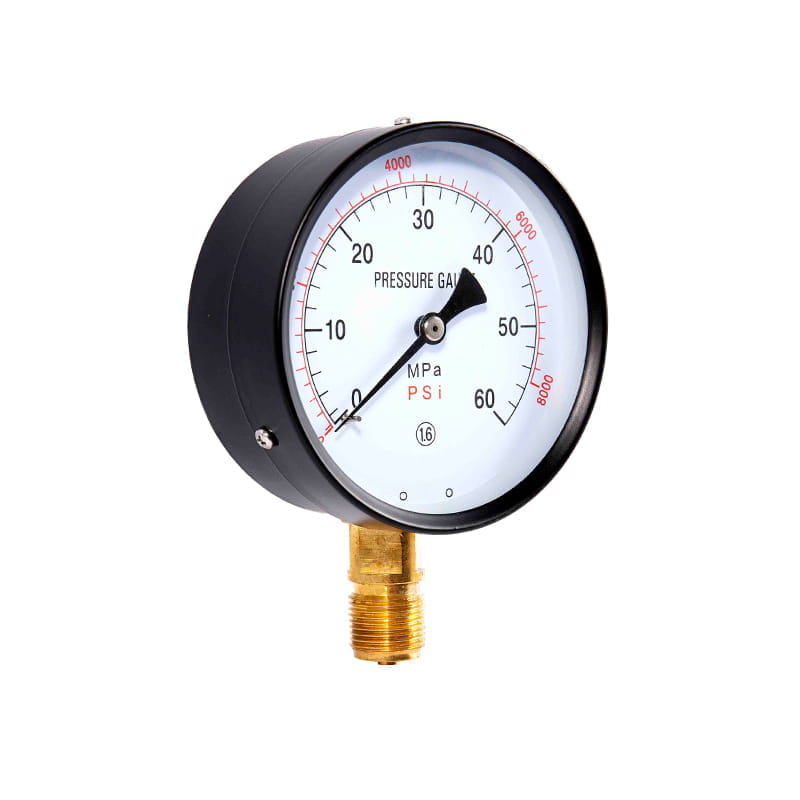

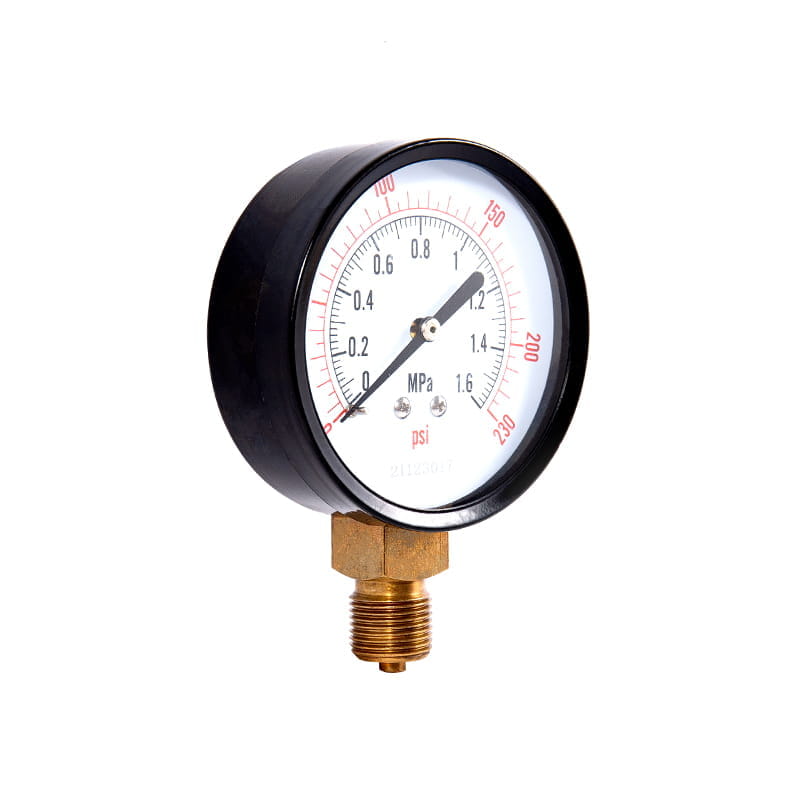

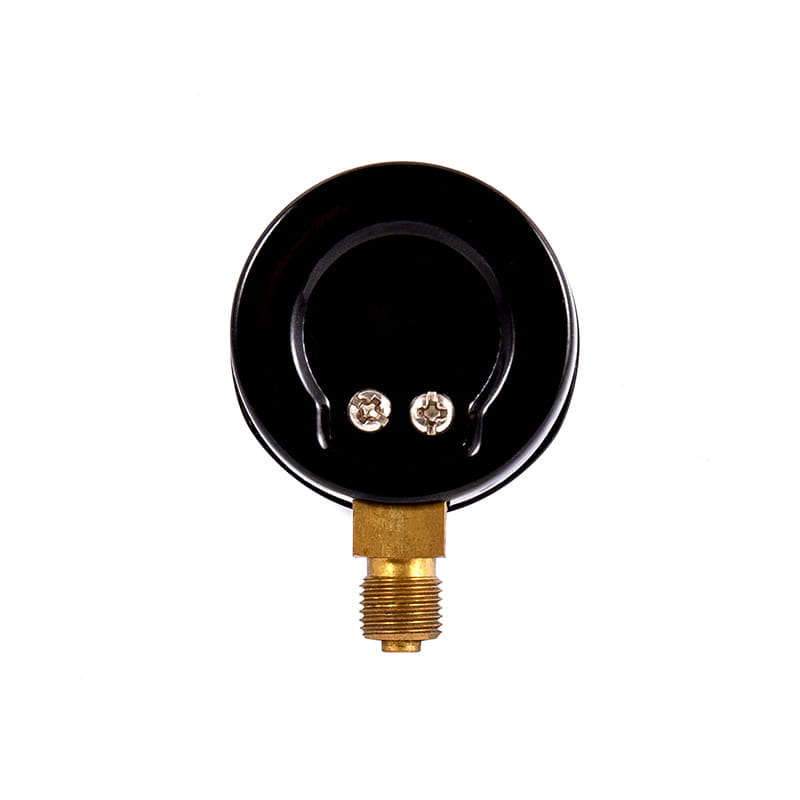

◆ 모델 : Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ 사용 :이 일련의 기기는 폭발의 위험이없고, 결정화되지 않으며, 고형화되지 않으며, 구리 및 구리 합금에 부식 효과가없는 액체, 가스 또는 증기의 압력을 측정하는 데 적합합니다.
◆ 실제 적용에서 다양한 미디어 (예 : 오일 금지, 화재 방지, 부식 저항 등)의 특수 특성에 따르면 기기의 요구 사항은 다르 므로이 일련의 계측기는 많은 해당 특수 기기, 공칭 직경, 설치 유형, 정확도 레벨, 측정 범위 등을 도출합니다.
1.1 가연성 및 폭발성 매체의 압력을 측정하는 데 적합합니다. 기름기가 많은 가연성 물질과 접촉하는 것은 엄격히 금지되어 있습니다. 공장을 떠나기 전에 탈지 처리가 이루어지며 그리스가없는 방법으로 테스트됩니다.
1.1.1 Yo 시리즈 산소 압력 게이지
1.1.2 YH 시리즈 수소 압력 게이지
1.1.3 YY 시리즈 아세틸렌 압력 게이지
1.2 사용 된 재료는 매체의 부식에 내성이 있거나 기기는 매체에 영향을 미치지 않으며 감지 요소와 인터페이스에 깨끗하고 그리스가 없도록합니다.
1.2.1 YA 시리즈 암모니아 압력 게이지
1.2.2 ydq 시리즈 질소 압력 게이지
◆ 기술 매개 변수 ：
| 모델 번호 | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| 공칭 직경 | φ 40 | φ 50 | φ 60 | φ 75 | φ 100 | φ 150 | φ 200 | φ 250 | |
| 설치 양식 | ⅰ | * | * | * | * | * | * | * | * |
| ⅱ | / | / | * | / | * | * | * | * | |
| ⅲ | * | * | * | * | / | / | / | / | |
| ⅳ | / | / | * | / | * | * | / | / | |
| ⅴ | * | * | * | * | / | / | / | / | |
| ⅵ | / | / | * | * | * | * | / | / | |
| 커넥터 스레드 | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| 정확도 클래스 | 2.5 | 1.6 | |||||||
| 측정 범위 ( MPA 둔다 | 빈: -0.1 ～ 0 압력 진공 ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3-0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 압력: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| 환경 적 사용 조건 | 온도 ： -40 ℃～ 70 ℃ | ||||||||
| 진동 등급 | 다섯 · 시간 · 3 | ||||||||
| Borden 튜브 재료 | QSN4-0.3 | ||||||||
| 보호 수업 | IP54 、 IP65 | ||||||||
| 구현 표준 | GB/T 1226 | ||||||||
| 참고 : 1. 공동 스레드는 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다. | |||||||||
◆ 외부 치수 :
| 방사형 직접 유형 (() | 축 편심 직접 유형 (ⅱ) |
| 축 방향 동심 직접 유형 (III) | 축 편심 삽입 유형 (IV) |
| 축 방향 동심 삽입 유형 (V) | 방사형 볼록 유형 (vi) |
| 모델 번호 | 전체 차원 ( mm 둔다 | |||||||
| 에이 | 비 | 기음 | 디 | D0 | D1 | D2 | 중 | |
| Y40 －ⅰ | 38 | 25 | 8.5 | φ 41 | / | / | φ 3.5 | M10 × 1 |
| Y40 －ⅲ | 45 | 26 | / | φ 41 | / | / | φ 3.5 | M10 × 1 |
| Y40 －ⅴ | 38 | 26 | / | φ 41 | φ 3.5 | φ 53 | φ 3.5 | M10 × 1 |
| Y50 －ⅰ | 50 | 29 | 9.5 | φ 52 | / | / | φ 4 | M10 × 1 |
| Y50 －ⅲ | 54 | 29 | / | φ 52 | / | / | φ 4 | M10 × 1 |
| Y50 －ⅴ | 47 | 29 | / | φ 52 | φ 4 | φ 64 | φ 4 | M10 × 1 |
| Y60 －ⅰ | 54 | 30 | 12 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| Y60 －ⅱ | 63 | 34 | 18 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| Y60 －ⅲ | 58 | 30 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| Y60 －ⅳ | 45 | 34 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| Y60 －ⅴ | 45 | 34 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| Y60 －ⅵ | 54 | 30 | 12 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| Y75 －ⅰ | 62 | 31 | 10 | φ 75 | / | / | φ 5 | M14 × 1.5 |
| Y75 －ⅲ | 54 | 32 | / | φ 75 | / | / | φ 5 | M14 × 1.5 |
| Y75 －ⅴ | 54 | 32 | / | φ 75 | φ 5 | φ 91 | φ 5 | M14 × 1.5 |
| Y75 －ⅵ | 62 | 32 | 10 | φ 75 | φ 5 | φ 91 | φ 5 | M14 × 1.5 |
| Y100 －ⅰ | 89 | 44 | 17 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| Y100 －ⅱ | 83 | 44 | 30 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| Y100 －ⅳ | 68 | 44 | 30 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| Y100 －ⅵ | 89 | 44 | 18 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| Y150 －ⅰ | 115 | 49 | 17 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| Y150 －ⅱ | 88 | 49 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| Y150 －ⅳ | 85 | 49 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| Y150 －ⅵ | 115 | 49 | 18 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| Y200 －ⅰ | 140 | 53 | 20 | φ 200 | / | / | φ 6 | M20 × 1.5 |
| Y200 －ⅱ | 92 | 53 | 53 | φ 200 | / | / | φ 6 | M20 × 1.5 |
| Y250 －ⅰ | 165 | 53 | 20 | φ 250 | / | / | φ 6 | M20 × 1.5 |
| Y250 －ⅱ | 92 | 53 | 53 | φ 250 | / | / | φ 6 | M20 × 1.5 |
