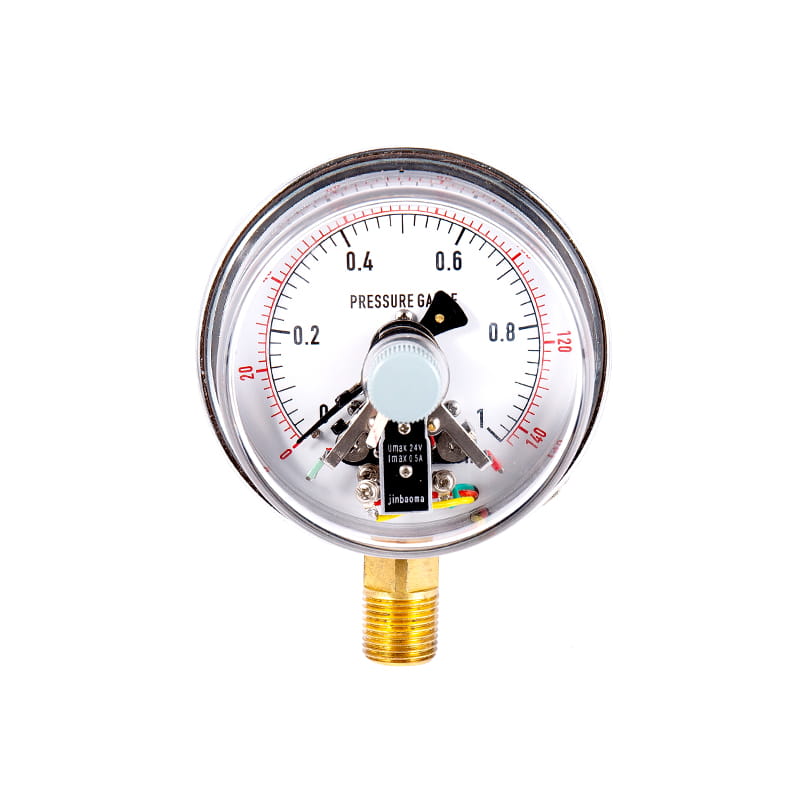

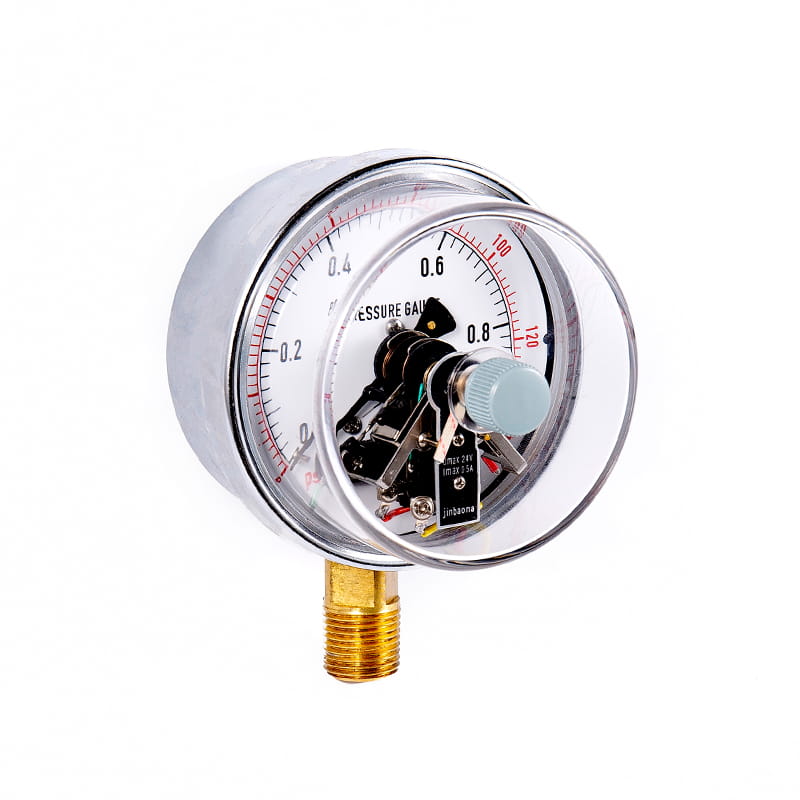

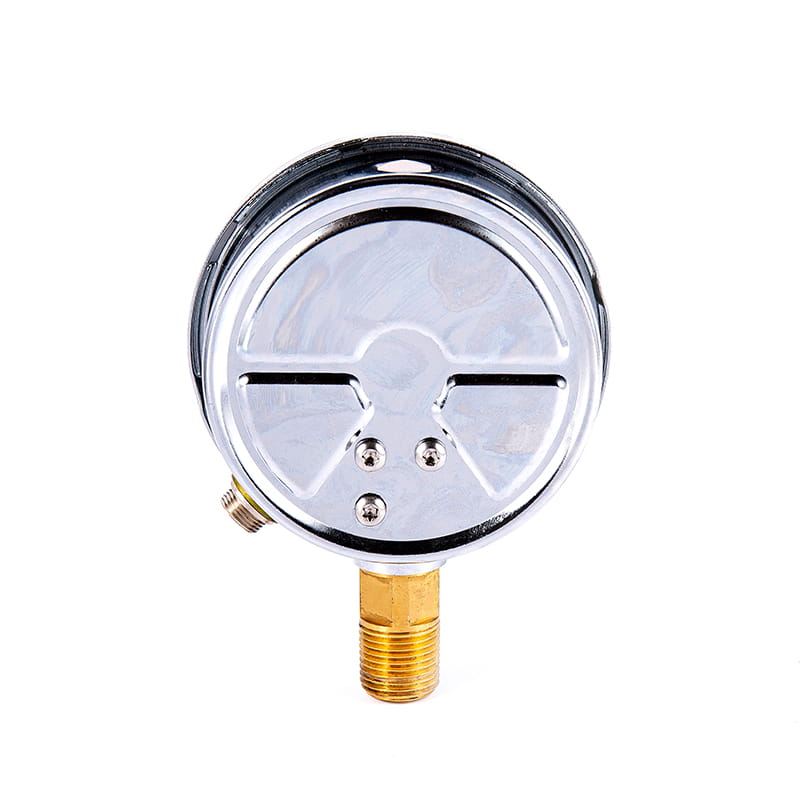

◆ 모델 : YXCM100 YXCM150
◆ 사용 : 이러한 종류의 기기는 자기 보조 전기 접촉 압력 게이지에 대한 이상적인 대안이며, 직관적 인 표시와 간단한 조정으로 전통적인 전기 접촉 압력 게이지의 장점을 유지하고, 자력 유도 통합 회로를 사용하여 신호 내부를 사용하여 기기 내부를 기본적으로 개선하여 기계적 접촉을 사용하지 않고 다른 특징을 수집하지 않고 스파크 반응, 안전하고 신뢰할 수있는 작업 및 정확한 작업 및 정확한 작업을 수집합니다. 쉽게 서로 연결할 수 있습니다 PC 보드, 옵토 커플러, 프로그램 컨트롤러 및 기타 전자 회로, 소형 전원 릴레이 또는 컨택 터를 직접 구동 할 수 있습니다.
◆ 충격 방지 유형 압력 게이지를 만들 필요가 있다면 글리세린 또는 실리콘 오일로 채울 수 있습니다.
◆ 기술 매개 변수 :
| 모델 | YXCM100 | YXCM150 | ||||||
| 공칭 직경 | φ 100 | φ 150 | ||||||
| 장착 유형 | ⅰ | * | * | |||||
| ⅱ | * | * | ||||||
| ⅳ | * | * | ||||||
| ⅵ | * | * | ||||||
| 피팅 스레드 | M20 × 1.5 | |||||||
| 정확도 클래스 | 1.6 | |||||||
| 측정 범위 ( MPA 둔다 | 진실 공간: -0.1 ~ 0 압력 진공 : -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3-0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 압력: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||||||
| 환경 적 사용 조건 | 온도: -10 ° C ~ 55 ° C; 상대 습도 : ≤ 75 비율 | |||||||
| 전기 매개 변수 | ★ 최대 부하 : 5A 220다섯 AC; 5A 30V DC ★ 전원 공급 장치 전압 : 24V DC ★ 전력 소비 : ≤1.5va ★ 전기 수명 : 105 타임스 ★ 제어 모드 : 본격적인 조절 가능한 상한 및 하한, 상한 상한 (이중 상한), 하한 하한 (이중 하한) 및 기타 느린 자기 유도 스위치 | |||||||
| 배선 | 항공 플러그 | 1 | 2 | 3 | 4 | 5 | ||
| 선 색상 | 빨간색 | 녹색 | 노란색 | 검은색 | 야자 나무 | |||
| 출력 단자 | 상한 | 하한 | 공공의 | 전원 공급 장치 음성 전극 | 전원 공급 장치 음극 | |||
| 진동 저항 등급 | V · 시간 · 3 | |||||||
| Bourdon 튜브 재료 | QSN4-0.3 | |||||||
| 유입 보호 | IP54 | |||||||
| 표준을 시행하십시오 | | |||||||
| 참고 : 공동 스레드는 사용자 요구 사항에 따라 파이프 스레드 또는 테이퍼 파이프 스레드로 만들 수 있습니다 (선택 안내서 참조). | ||||||||
◆ 치수:

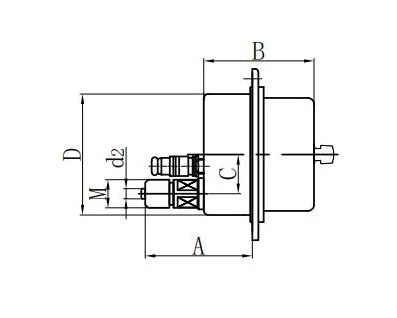

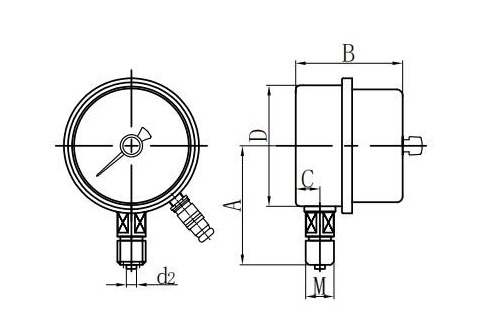

| 방사형 직접 (I.) | 축 편심 직접 (ii.) |

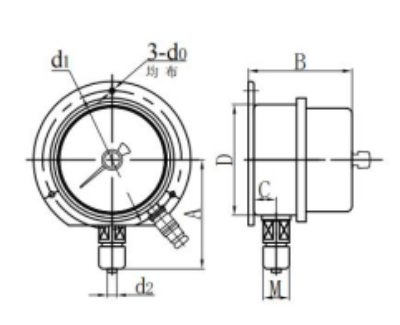

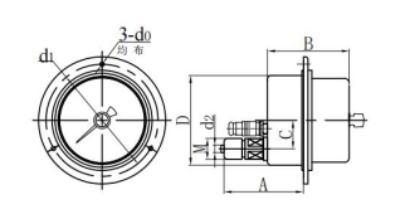

| 축 편심 플러시 마운트 (iv.) | 방사형 볼록 마운트 (VI.) |
| 모델 | 치수( mm )) | |||||||
| 에이 | 비 | 기음 | 디 | D0 | D1 | D2 | 중 | |
| YXCM100- ⅰ | 89 | 72 | 17 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YXCM100- ⅱ | 112 | 72 | 30 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YXCM100- ⅳ | 78 | 72 | 30 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YXCM100- ⅵ | 89 | 72 | 17 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YXCM150- ⅰ | 113 | 79 | 18 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YXCM150- ⅱ | 118 | 79 | 45 (30) | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YXCM150- ⅳ | 115 | 79 | 45 (30) | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YXCM150- ⅵ | 113 | 79 | 18 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
