◆ 모델: WSSXCH-4 ,,, WSSXCH-5
◆ 응용 :이 일련의 온도계는 수은 손상, 명확한 표시, 견고성 및 충격 저항의 특성을 가지고 있습니다. 저온에서 중간 온도에서 액체, 가스 및 증기의 현장 검사에 적합합니다.
해당 전기 부품이 장착되면 측정 및 제어 할 온도 시스템에 경보 또는 자동 제어를 보낼 수 있습니다.
이 일련의 온도계의 전기 접촉은 진공 장치로 개선되어 접촉의 산화로 인한 접촉이 열악하지 않으므로 빠르고 민감한 응답 및 신뢰할 수있는 접촉 접촉의 특성을 가지며 저전력 및 저전압의 작업 조건 하에서 자기 전기 접촉 온도계를 대체 할 수있는 신인입니다.
◆ 기술 매개 변수 :
| 모델 | WSSXCH-4 | WSSXCH-5 | ||||||
| 공칭 직경 (mm))))). | φ 100 | φ 150 | ||||||
| 피팅 스레드 | M27 × 2 | |||||||
| 보호 튜브의 직경 (mm). | 10 | |||||||
| 보호 튜브를 견딜 수 있습니다 (MPA). | 6.3 | |||||||
| 정확도 클래스 | 1.5 | |||||||
| 측정 범위 ( ° C.) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | ||||
| 셀 값 ( ° C.) ) | 1 | 1 | 2 | 2 | ||||
| 측정 범위 ( ° C.) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | ||||
| 셀 값 ( ° C.) ) | 5 | 5 | 10 | 10 | ||||
| 삽입 길이 (mm). | L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | |||||||
| 시간 상수 | ≤ 40 년대 | |||||||
| 전기 매개 변수 | ★ 정격 전압 : 24V DC ★ 정격 전류 : 0.25A ★ 전기 수명 : 105 타임스 ★ 제어 모드 : 전체 스케일은 상한 및 하한,,, 상한 상한 (이중 상한), 하한 하한 (이중 하한) 및 기타 느린 리드 스위치를 조정할 수 있습니다. | |||||||
| 배선 | 1 | 2 | 3 | 4 | ||||
| 상한 출력 | 하한 출력 | 출력 공개 | 보호 접지 | |||||
| 유입 보호 | IP55 | |||||||
| 표준을 시행하십시오 | JB/T 8803 | |||||||
| 참고 : 관절 스레드는 파이프 스레드로 만들 수 있습니다. G1/2 , G3/4 그리고 사용자 요구 사항에 따라. | ||||||||
◆ 치수:
| 축 장착 ( 01) )) | 방사형 장착 ( 11 ) |

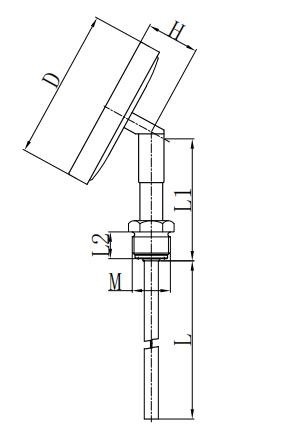

| 120 ⁰ 설치( 21 ) | 짐벌 장착 ( 81 ) |
| 모델 | 치수( mm )) | ||||||
| 디 | 시간 | 엘 | L1 | L2 | L3 | 중 | |
| WSSXCG-401 | φ 107 | / | 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； …… 2000 | 72 | 16 | 42 | M27 × 2 |
| WSSXCG-411 | φ 107 | 46 | 91 | 16 | 42 | M27 × 2 | |
| WSSXCG-421 | φ 107 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXCG-481 | φ 107 | 58 | 64 | 16 | 42 | M27 × 2 | |
| WSSXCG-501 | φ 150 | / | 72 | 16 | 42 | M27 × 2 | |
| WSSXCG-511 | φ 150 | 36 | 115 | 16 | 42 | M27 × 2 | |
| WSSXCG-521 | φ 150 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXCG-581 | φ 150 | 58 | 64 | 16 | 42 | M27 × 2 | |
Wuxi Huihua Special Instrumentation Co., Ltd. was established in December 2001, the registered capital is 5 million yuan, the existing staff of more than 50 small and medium-sized joint-stock enterprises.
이 회사는 수입 기기의 현지화에 대한 대안의 다양한 유형의 특수 기기 생산을 전문으로합니다. 지진 압력 게이지, 지진 전기 접촉 압력 게이지, 스테인레스 스틸 압력 게이지, 다이어프램 부식 압력 제압 게이지, 해양 압력 게이지 및 기타 시리즈. 현장 기기를 기준으로, 우리는 다양한 종류의 압력 송신기, 압력 컨트롤러, 디지털 압력 게이지 등을 개발했습니다. 30 개 이상의 시리즈와 3000 개의 사양이 있습니다. 공급 제품은 석유, 화학, 종이, 야금, 채굴, 화학 섬유, 전력, 식품, 환경 보호, 고무 및 플라스틱, 유압 및 기타 많은 산업 및 2,000 명 이상의 국내 고객에게 널리 사용되며, 대규모 대규모 및 중형 기업과 우호적 인 관계를 구축하고 대다수의 사용자 브랜드를 수립했습니다.
처럼 WSSXCH 시리즈 리드 전기 접촉 바이메탈 온도계 Manufacturers, 엄격한 품질 관리 프로세스는 제조 시스템 전체에 걸쳐 일관된 품질이 생산되도록합니다.
