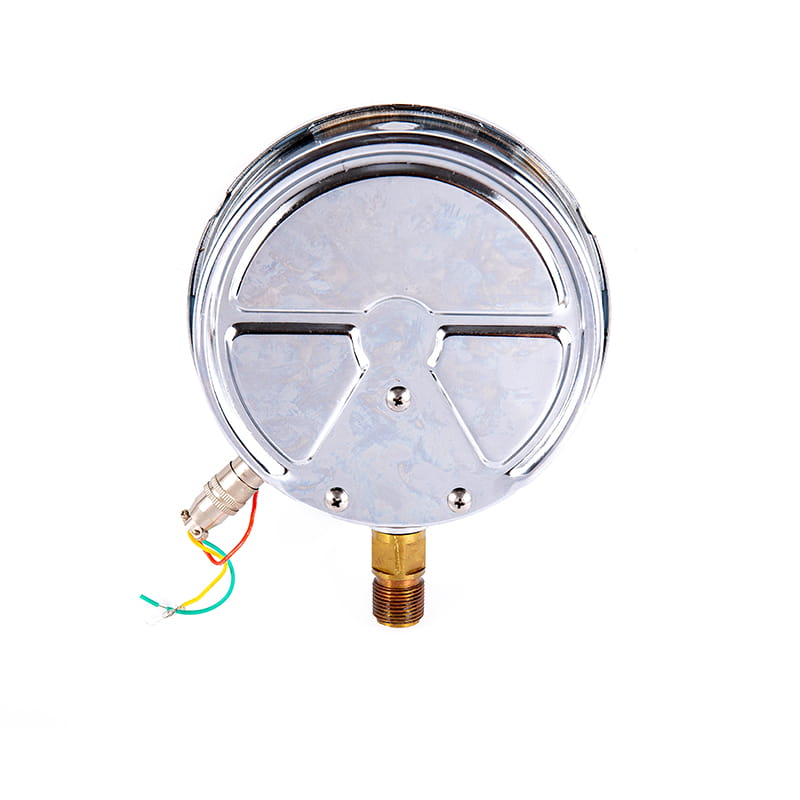

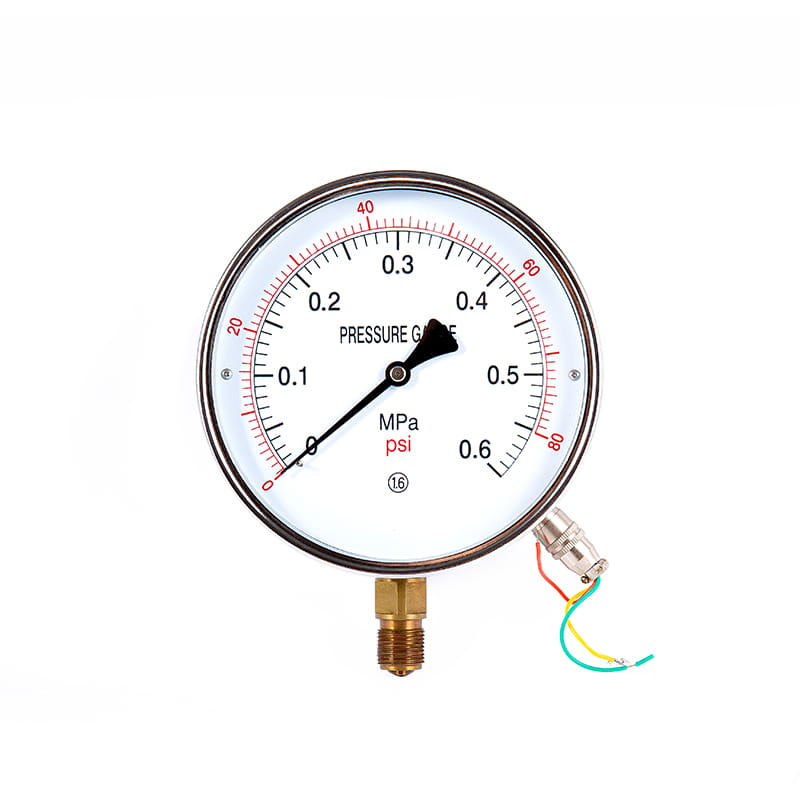

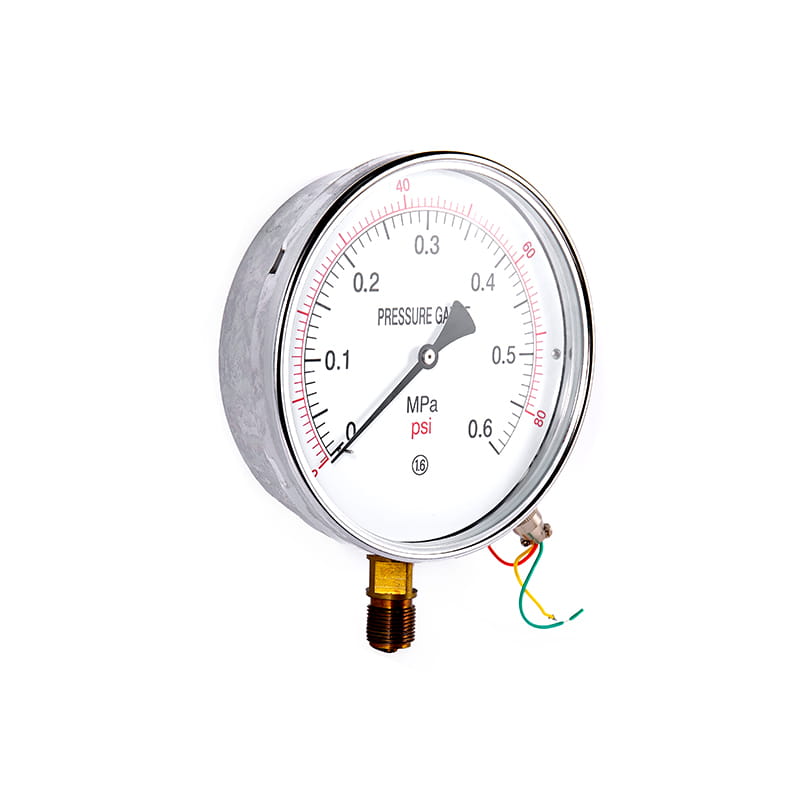

YTT 원격 압력 게이지

◆ 모델 : YTT100 YTT100A YTT150 YTT150A

◆ 응용 :이 유형의 기기는 폭발 위험이없는 액체, 가스 또는 증기의 압력, 결정화, 응고 없음 및 구리 및 구리 합금에 대한 부식 효과가 없음을 측정하는 데 적합합니다.

압력 값의 로컬 표시 외에도 기기는 또한 지속적으로 출력 할 수 있습니다 ( 0 ~ 10 ))) 엄마 또는 ( 4 ~ 20 ) 엄마 DC 신호는 장거리로 제어실로 전송할 수 있으며 지능형 디지털 디스플레이 기기와 함께 사용하여 디스플레이, 녹음, 조정 및 제어를위한 자동 시스템을 형성 할 수 있습니다.

기기는 내부의 주요 변환을 겪었고, 원래 차동 변압기가 제거되어 확산 실리콘 전압 감지 요소로 대체되어 로컬 디스플레이 부품과 신호 출력 부품이 두 개의 독립적 인 시스템이되었으며 출력 신호 정확도와 신뢰성이 크게 향상되었으며 부서가 도달 할 수 있습니다. 1.0 또는 심지어 0.5 수준.
◆ 충격 방지 유형 압력 게이지를 만들 필요가 있다면 글리세린 또는 실리콘 오일로 채울 수 있습니다.

견적을 받으십시오

◆ 기술 매개 변수 :

모델		YTT100	YTT150	YTT100A	YTT150A
공칭 직경		φ 100	φ 150	φ 100	φ 150
장착 유형	ⅰ	*	*	*	*
	ⅱ	*	*	*	*
	ⅳ	*	*	*	*
	ⅵ	*	*	*	*
전기 매개 변수		★ 파워 공급: 24다섯 DC ★ 출력 신호 : ( 4 ~ 20 ))) MA DC ★ 부하 저항 : 250 ω		★ 파워 공급: 220V AC ★ 출력 신호 : ( 0 ~ 10 ) MA DC ★ 부하 저항 : ≤ 1.5K ω
배선
정확도 클래스		1.6
신호 출력 정확도		1.0 ； 0.5
측정 범위 ( + MPA 둔다		진실 공간: -0.1 ~ 0 압력 진공 : -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3-0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 압력: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
환경 적 사용 조건		온도: -10 ° C ~ 55 ° C; 상대 습도 : ≤ 85 비율
진동 저항 등급		V · 시간 · 3
유입 보호		IP54
표준을 시행하십시오		JB/T 10203
피팅 스레드		M20 × 1.5
참고 : 공동 스레드는 사용자 요구 사항에 따라 파이프 스레드 또는 테이퍼 파이프 스레드로 만들 수 있습니다 (선택 안내서 참조).

◆ 치수:

방사형 직접 (I.)

축 편심 직접 (ii.)

축 편심 플러시 마운트 (iv.)

방사형 볼록 마운트 (VI.)

모델	치수( mm ))
모델	에이	비	기음	디	D0	D1	D2	중
YTT100- ⅰ YTT100A- ⅰ	89	45	17	φ 98	/	/	φ 6	M20 × 1.5
YTT100- ⅱ YTT100A- ⅱ	83	45	34	φ 98	/	/	φ 6	M20 × 1.5
YTT100- ⅳ YTT100A- ⅳ	68	45	34	φ 98	φ 6	φ 118	φ 6	M20 × 1.5
YTT100- ⅵ YTT100A- ⅵ	89	45	17	φ 98	φ 6	φ 118	φ 6	M20 × 1.5
YTT150- ⅰ YTT150A- ⅰ	116	48	19	φ 148	/	/	φ 6	M20 × 1.5
YTT150- ⅱ YTT150A- ⅱ	90	49	55	φ 148	/	/	φ 6	M20 × 1.5
YTT150- ⅳ YTT150A- ⅳ	69	49	55	φ 148	φ 6	φ 165	φ 6	M20 × 1.5
YTT150- ⅵ YTT150A- ⅵ	116	48	20	φ 148	φ 6	φ 165	φ 6	M20 × 1.5
