방대한 산업 생산 시스템에서 액체 레벨 측정은 정밀한 "현명한 눈"과 같으며 생산 공정의 안정적이고 효율적인 운영을 보장하는 데 중요한 역할을 합니다. 석유화학 산업의 대형 저장 탱크부터 발전 부문의 보일러 물 탱크, 식품 및 음료 산업의 생산 탱크에 이르기까지 액체 수위를 정확하게 감지하는 것은 매우 중요합니다. 독특한 작동 원리와 뛰어난 성능 이점을 갖춘 자기 플랩 레벨 게이지는 많은 산업 분야에서 신뢰할 수 있는 액체 레벨 측정 도구가 되었습니다.
I. 작동 원리: 부력과 자력의 독창적인 조합

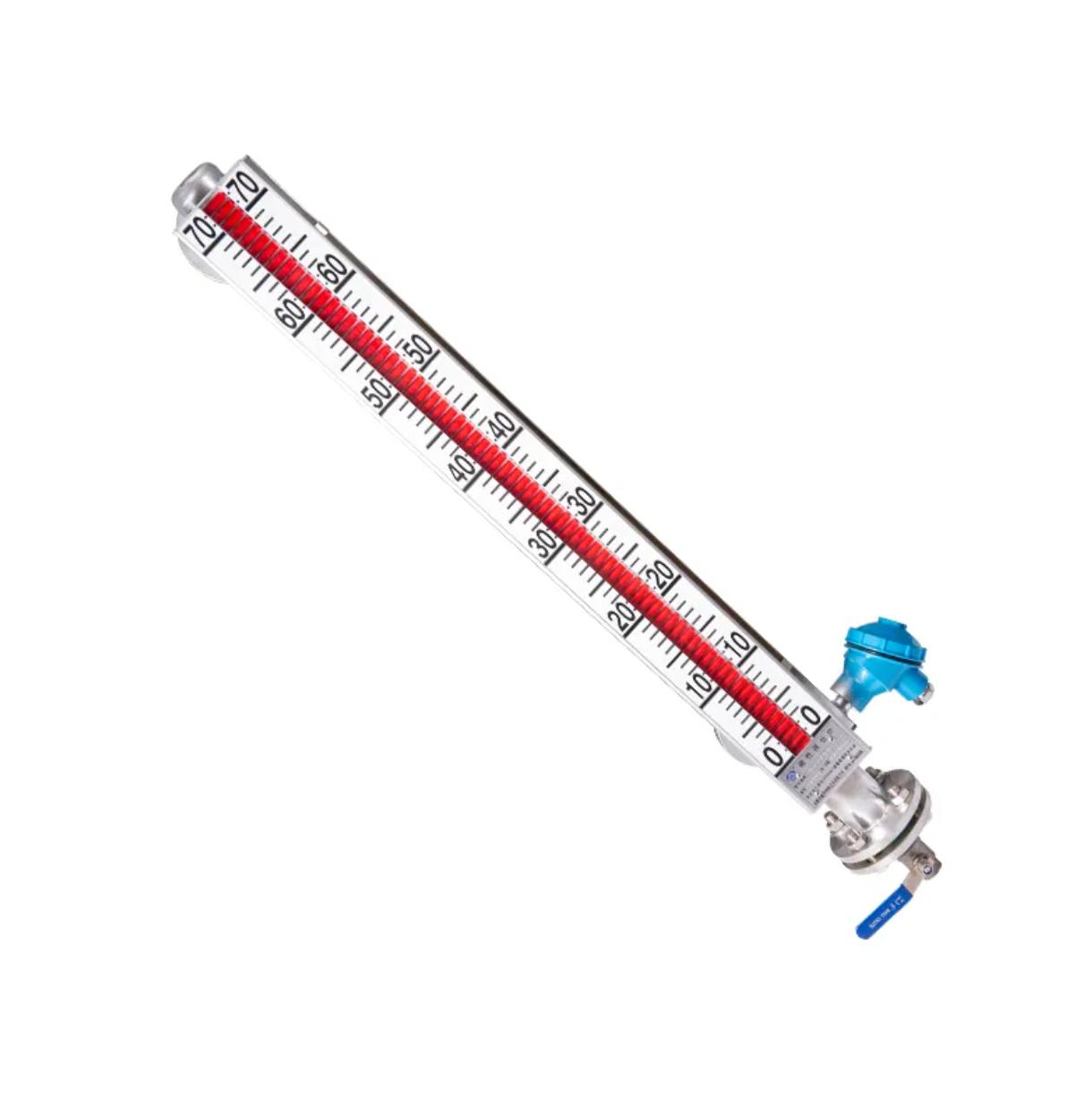

자기 플랩 레벨 게이지의 디자인은 부력의 원리와 자기의 상호 작용에서 영감을 얻었습니다. 주로 측정 용기에 연결된 메인 튜브, 내부에 영구 자석이 포함된 자기 플로트, 외부 디스플레이 패널(빨간색과 흰색 이중 색상 자기 플립 컬럼으로 구성)로 구성됩니다. 측정용기 안의 액체 수위가 변하면 메인 튜브 내부의 자석 플로트가 부력 효과로 인해 동시에 위아래로 움직입니다. 또한, 플로트 내부의 영구자석강은 자기 결합 효과를 통해 외부 디스플레이 패널의 자기 플립 컬럼을 구동하여 180도 회전합니다. 액체 레벨이 상승하면 플립 컬럼이 흰색에서 빨간색으로 변경됩니다. 액체 레벨이 떨어지면 플립 컬럼이 빨간색에서 흰색으로 다시 변경됩니다. 플립 컬럼의 색상 변경을 통해 사람들은 액체 레벨 높이를 직관적이고 명확하게 읽을 수 있으며 액체 레벨을 시각적으로 모니터링할 수 있습니다. 이 비접촉식 측정 방법은 기존 측정 방식에서 기계적 마찰로 인한 결함을 방지할 뿐만 아니라 액체 레벨 미터 , 측정 프로세스의 안전성과 신뢰성도 보장합니다. 열악한 산업 환경에서도 안정적으로 작동할 수 있습니다.
II. 제품 장점: 산업 요구 사항을 완벽하게 충족합니다.
직관적이고 명확한 디스플레이
자기 플랩 레벨 게이지의 디스플레이 패널은 독특하게 설계되었습니다. 눈금 표시와 숫자가 두꺼워져 시인성과 시야각이 크게 향상되었습니다. 강한 빛에 노출된 실외 저장 탱크나 조명이 어두운 실내 생산 작업장에서든 작업자는 액체 레벨 데이터를 쉽고 빠르게 읽을 수 있습니다. 이중 색상 플립 컬럼 디자인은 훨씬 더 눈길을 끌고 다양한 주변 조명 조건에서 명확하게 구별되며 생산 공정 중 액체 레벨 모니터링에 큰 편의성을 제공합니다.
설치 및 유지보수가 편리함
간단한 주요 구조로 모듈형 디자인을 채택했습니다. 주요 구성 요소에는 메인 튜브, 플로트, 디스플레이 패널 및 연결 플랜지가 포함됩니다. 복잡한 움직이는 부품이 없습니다. 설치 방법은 유연하고 다양합니다. 측면 장착형은 유류 저장 탱크, 소방용 물 탱크 등 대형 수직 용기에 적합합니다. 상부 장착형은 구형 탱크, 수평 탱크 등 상부 개방이 제한된 곳에 사용됩니다. 또한 액면계에는 스톱 밸브가 장착되어 있습니다. 이후 단계에서 청소, 유지보수 또는 부품 교체가 필요할 때 기계를 멈추지 않고 작동할 수 있어 유지보수 비용과 시간을 효과적으로 줄이고 생산 효율성을 높일 수 있습니다.
광범위한 유용성
압력과 온도에 대한 저항성이 뛰어납니다. 작동 압력의 상한은 1.0 MPa에 도달할 수 있으며 작동 온도 범위는 -20℃ ~ 200℃입니다. 고온 증기 및 저온 액화 가스와 같은 극한 작업 조건에 적응할 수 있습니다. 점성이 있거나 쉽게 응고되는 매체의 경우 측정 과정에서 매체의 유동성을 보장하고 측정 정확도를 보장하기 위해 스팀 재킷 또는 전기 가열 장치를 선택적으로 선택할 수 있습니다. 또한 부식 방지 및 방폭 기능 측면에서도 탁월한 성능을 발휘합니다. 이는 가혹한 부식 환경을 위해 특별히 설계된 내부 라이너 및 플라스틱 유형의 액체 레벨 게이지를 제공하며 불화수소산 및 진한 황산과 같은 강력한 부식성 매체를 견딜 수 있습니다. 동시에 방폭형(Exd IIC T6 Gb)과 본질안전형(Ex ia IIC T6 Ga)에 대한 이중 인증을 받았으며 보호 수준은 IP66/IP67입니다. 이는 석유 및 가스 저장 및 운송은 물론 제약 및 기타 인화성 및 폭발성 장소에도 안전하게 적용될 수 있습니다.
높은 정밀도와 신뢰성:
안정적인 구조와 고급 측정 원리를 갖춘 자기 플랩 레벨 게이지는 높은 측정 정확도를 가지며 작은 범위 내에서 오류를 제어할 수 있습니다. 장기간 사용하는 동안 외부 간섭에 쉽게 영향을 받지 않으며 항상 안정적인 성능을 유지할 수 있어 산업 생산에 대한 정확한 액체 레벨 데이터를 제공하고 비정상적인 액체 레벨로 인한 장비 고장 및 생산 사고를 효과적으로 방지할 수 있습니다.
III. 적용분야: 다양한 산업 발전 촉진
석유 및 화학 산업
석유 정제 및 화학 생산 과정에서 다양한 저장 탱크 및 반응 용기의 액체 수위를 모니터링하는 것은 매우 중요합니다. 마그네틱 플랩 레벨 게이지는 원유, 정제 석유 제품 및 화학 원료의 액체 레벨 높이를 실시간으로 표시할 수 있습니다. 자기 스위치와 결합하면 높거나 낮은 액체 레벨 경보 기능을 구현하여 탱크 넘침이나 비움과 같은 사고를 효과적으로 방지할 수 있습니다. 예를 들어 대형 정유소의 저장 탱크 영역에서 자동 제어 시스템과 함께 자기 플랩 레벨 게이지를 사용하면 원격 모니터링 및 자동 유체 보충이 가능해 생산 안전성과 관리 효율성이 크게 향상됩니다.
전력산업
보일러 물탱크의 수위는 발전소의 안전한 운전을 위한 핵심 지표입니다. 고온 저항 설계와 스팀 재킷 단열 조치를 갖춘 자기 플랩 레벨 게이지는 200℃ 이상의 온도에서 물의 수위를 정확하게 측정할 수 있습니다. 또한 잘못된 수위로 인한 보일러 건식 연소 또는 물 넘침 사고를 감지하고 예방할 수 있습니다. 특정 화력 발전소에 첨단 자기 플랩 레벨 게이지를 채택한 후 수위 측정 오류가 크게 줄어들고 운영 안정성이 크게 향상되었으며 지속적이고 안정적인 전력 공급이 보장되었습니다.
식품 및 음료 산업
위생적인 생산 환경에서는 액체 레벨 측정 장비에 대한 위생 요구 사항이 매우 높습니다. 플라스틱 타입의 마그네틱 플랩 레벨 게이지는 FDA 소재 본체와 식품 등급 밀봉 링을 채택하고 완전히 밀폐된 구조로 박테리아의 성장을 효과적으로 방지합니다. 맥주 발효 탱크 및 유제품 저장 탱크와 같은 장비의 액체 레벨 모니터링에 널리 사용되어 식품 및 음료 생산 공정의 위생 안전과 품질 안정성을 보장합니다.
IV .설치 위치 및 환경 요구 사항
수직 제어: 액체 레벨 게이지 본체는 지면과 완전히 수직이어야 하며 경사 각도 오차는 2° 이하입니다. 레벨 게이지를 사용하여 교정하는 것이 좋습니다. 설치 시 열팽창 및 수축의 영향을 피하기 위해 본체 하단에 ≥ 100mm의 공간을 확보하고 상단에 ≥ 50mm의 여유를 두는 것이 좋습니다.
간섭원 방지: 강한 자기장(대형 모터로부터 30m 이내), 진동이 심한 지역(진동 강도 > 5mm/s), 고온 방사원이 있는 지역(>60℃)에는 설치가 금지됩니다. 이로 인해 자기 결합이 실패하거나 기계적 손상이 발생할 수 있습니다.
매체 호환성: 본체 재질(예: 304SS/316L)은 매체 부식에 대한 내성이 있어야 하며 플랜지의 밀봉 표면은 PTFE 개스킷을 사용해야 합니다. 염화물 함량이 과도한 매체의 경우 이중상 스테인리스강 재질을 선택해야 합니다.
간섭원 방지: 강한 자기장(대형 모터로부터 30m 이내), 진동이 심한 지역(진동 강도 > 5mm/s), 고온 방사원이 있는 지역(>60℃)에는 설치가 금지됩니다. 이로 인해 자기 결합이 실패하거나 기계적 손상이 발생할 수 있습니다.
매체 호환성: 본체 재질(예: 304SS/316L)은 매체 부식에 대한 내성이 있어야 하며 플랜지의 밀봉 표면은 PTFE 개스킷을 사용해야 합니다. 염화물 함량이 과도한 매체의 경우 이중상 스테인리스강 재질을 선택해야 합니다.
