산업 장비 충격 방지 압력 게이지 모델, 구조 및 재료를 알고 계십니까?

충격 방지 압력 게이지

산업 생산의 복잡한 환경에서 압력 측정의 안정성은 장비 안전과 생산 효율성에 직접적인 영향을 미칩니다. 보통 압력 게이지 진동이나 펄스가 있는 환경에서는 포인터가 흔들리고 판독값이 부정확해지며 메커니즘이 손상되기 쉽습니다. 이와 대조적으로, 독특한 디자인을 갖춘 충격 방지 압력 게이지는 진동 조건에서 "필수" 장비가 되었습니다. 이 기사에서는 모델, 구조, 재료라는 세 가지 차원에서 심층 분석을 수행하여 정확한 선택과 적용을 돕습니다.

모델

충격 방지 압력계 모델에는 일반적으로 측정 범위, 구조 형태, 설치 방법과 같은 핵심 정보가 포함됩니다. 주류 YN 시리즈를 예로 들면 다음과 같습니다.

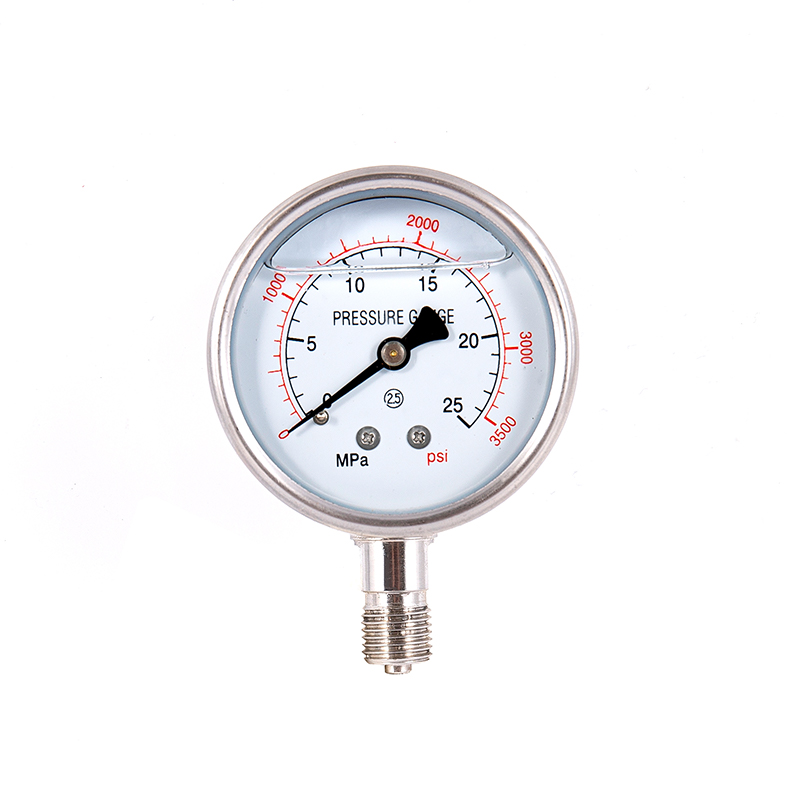

·YN-60: Y는 압력 게이지를 나타내고, N은 충격 저항을 나타내며, 60은 다이얼 직경(mm 단위)을 나타냅니다. 접미사가 없으면 방사상 무에지 설치로 간주되어 중소형 장비(예: 공기 압축기, 유압 펌프)에 적합합니다.

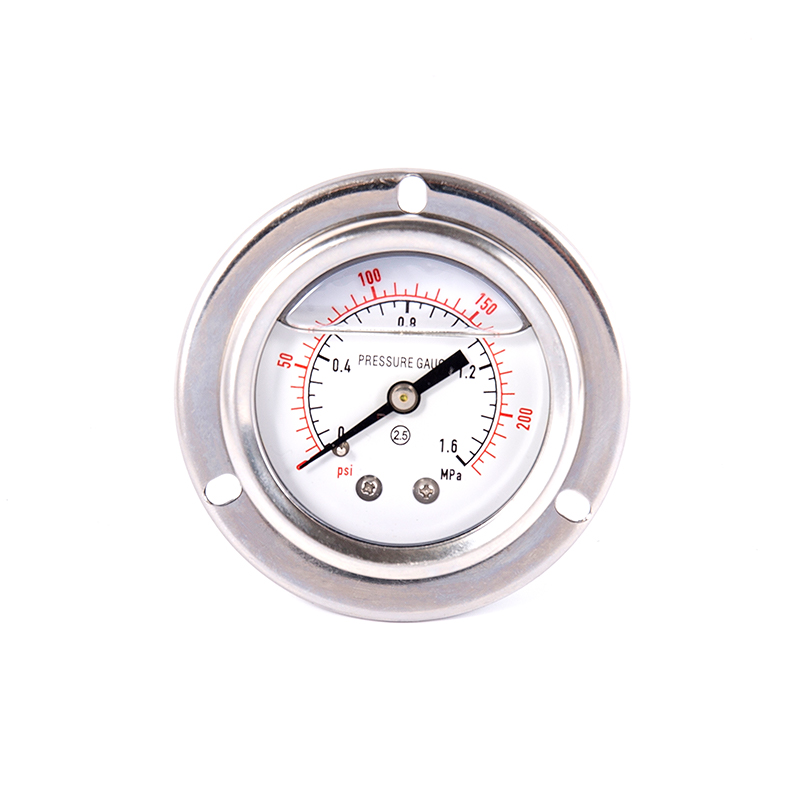

·YN-100ZQ: "ZQ"는 진동 전달을 방지하기 위해 제어 캐비닛 패널에 내장하는 데 적합한 축방향 가장자리 장착 설치를 나타냅니다. 이는 선박 엔진실 및 광산 기계와 같이 진동이 심한 시나리오에서 일반적으로 사용됩니다.
선택 원리: 진동 강도(예: 장비 진동이 3.5m/s를 초과하는 경우 충격 방지 유형을 선택해야 함), 매체 특성(예: 부식 환경에서는 스테인리스 스틸 재질이 필요함) 및 설치 공간을 기준으로 종합적으로 선택됩니다.

구조 설계

충격 방지 압력 게이지의 안정성은 세 가지 핵심 설계에서 비롯됩니다.
듀얼 댐핑 시스템
·물리적 버퍼링: 시계 케이스는 고점도 실리콘 오일 또는 글리세린(ISO VG 1000 표준에 따름)으로 채워져 있어 기계적 진동 에너지의 80% 이상을 흡수하여 포인터 움직임의 진폭을 80% 줄입니다.
·씰링 디자인: 모서리 장착 설치형 축형(예: YN-100ZQ)의 경우 이중층 유리를 사용하여 댐핑 유체와 위치 결정 핀을 격리하여 오일 누출이 정확도에 영향을 미치는 것을 방지합니다.

동적 응답 최적화: 압축기 및 펌프와 같은 맥동 압력과 관련된 응용 분야의 경우 충격 방지 압력 게이지는 포인터의 이동 경로를 확장(예: 나선형 스프링 튜브 사용)하고 순간적인 압력 변동을 점진적인 변화로 변환하여 ±1.6%의 정확도로 장기적인 안정성을 보장함으로써 이를 달성합니다.

재료별로 선택
재료는 압력 게이지의 내식성, 온도 저항 및 서비스 수명을 직접적으로 결정합니다.
케이스 및 커넥터:
·스테인리스강: 산 및 알칼리 부식에 강하며 화학 및 제약 산업에 적합합니다. 원자력 발전, 식품 가공 등 수요가 많은 시나리오에서 안정적으로 작동할 수 있습니다.
·구리합금: 비용이 저렴하고 가공이 쉬우며 강한 부식 효과 없이 유압 시스템에 일반적으로 사용됩니다. 그러나 암모니아 매체와 접촉하는 것을 피해야 합니다(응력 부식이 발생하기 쉽기 때문).

스프링 튜브 및 운동:
·인청동 : 탄성이 좋고 피로에 강합니다. 일반 산업 장비 등 고온(-10℃ ~ 60℃) 환경에 적합합니다.
·스테인리스강 : 고온(-40℃~200℃)에서도 변형에 강해 증기관, 고온 반응용기에 적합합니다.

댐핑 유체 및 씰:
·실리콘 오일 : 내열성이 넓어 -40℃에서도 굳지 않고 200℃에서도 증발하지 않습니다. 이는 고온 응용 분야(사출 성형 기계의 유압 시스템 등)에 선호되는 선택입니다.
·니트릴 고무 씰: 기름에는 강하지만 용제에는 강하지 않습니다. 불소 고무 씰은 강한 부식성 매체를 견딜 수 있지만 비용이 더 많이 듭니다.

적용 시나리오 및 선택 제안
내진 압력계가 필수인 시나리오

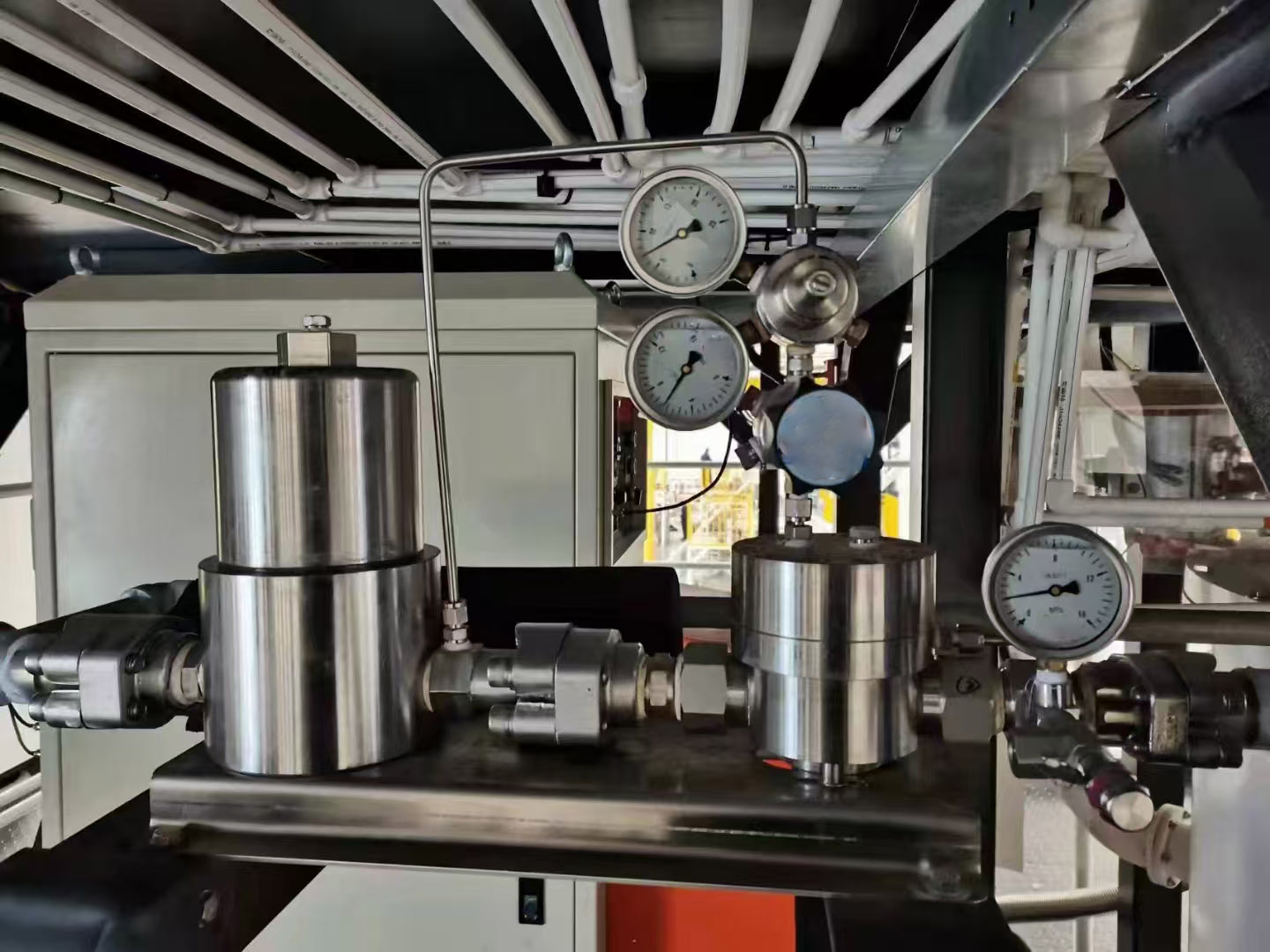

·강한 진동 환경: 선박 엔진실(진동 가속도 5m/s² 이상), 광산 분쇄기, 축 설치 모델 선택.
맥동 압력 매체: 왕복 압축기 출구(맥동 최대 0.2MPa), 사출 성형기의 유압 시스템(충격 주파수 30-50Hz). 버퍼 나사가 있는 구조를 우선적으로 선택하십시오.

선택을 위한 주요 매개변수
·범위: 사용 압력의 1.5배를 포괄합니다(예: 10MPa 사용 조건의 경우 0~16MPa 선택). 스프링 튜브의 피로를 방지하기 위해 전체 범위에서 장기간 작동을 피하십시오.
·연결: 장비에 따라 적절한 스레드를 선택합니다(예: G1/2, M20*1.5). 부식성 매체의 경우 316L 스테인리스 스틸 커넥터를 사용하십시오.

유지 관리 및 설치: 수명 연장
·설치사양 : 수직으로 설치하여 댐핑유체가 고르게 분포되도록 하십시오. 경사각은 30° 이하여야 합니다. 주요 진동원의 경우 필요한 경우 버퍼 튜브를 추가해야 합니다.
·정기적인 유지보수: 24개월에 한 번씩 교정하십시오. 고온 환경(80°C 이상)에서는 12개월마다 실리콘 오일 상태를 점검하십시오. 오일이 흐려지거나 누출되면 즉시 교체해야 합니다.
·극한 환경 취급: -20℃ 이하: 오일 및 글리세린이 충전된 온도계는 금지됩니다. 대체 저온 실리콘 오일 유형을 사용할 수 있습니다. 부식성이 높은 환경에서는 스테인리스강 표면의 보호층 무결성을 정기적으로 점검해야 합니다.

충격 방지 압력 게이지의 선택 및 적용에는 기술과 경험의 조합이 필요합니다. YN-60의 기본 산업 응용부터 YN-150ZQ의 복잡한 작업 조건, 구리 합금의 경제성부터 316L 스테인리스강의 높은 내식성에 이르기까지 모든 세부 사항에는 산업 디자인의 장인 정신이 반영됩니다. 산업 생산의 안전을 보호하려면 Wuxi 특수 압력 게이지를 선택하십시오.
