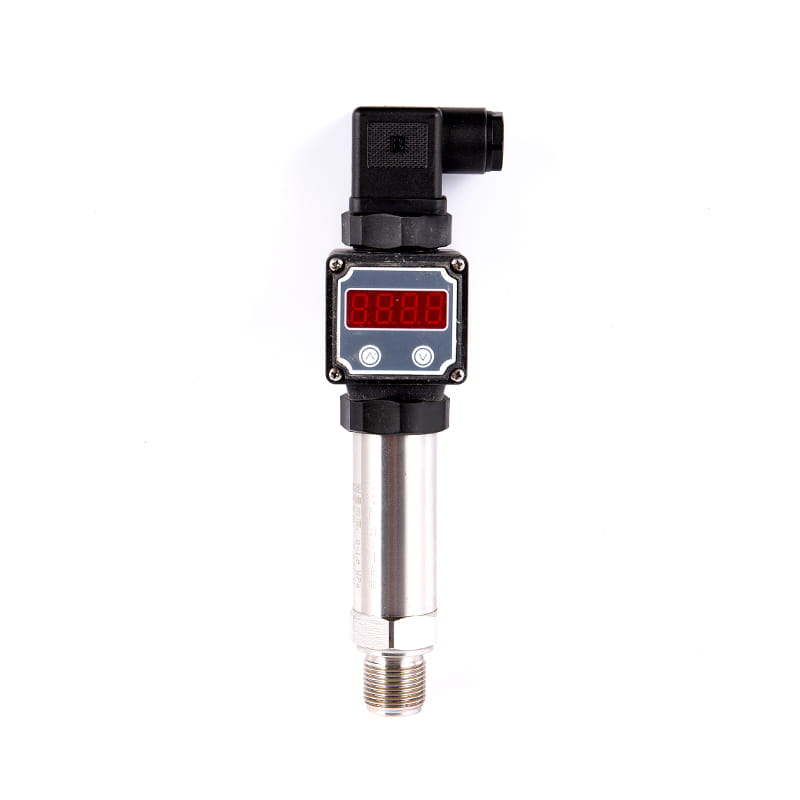

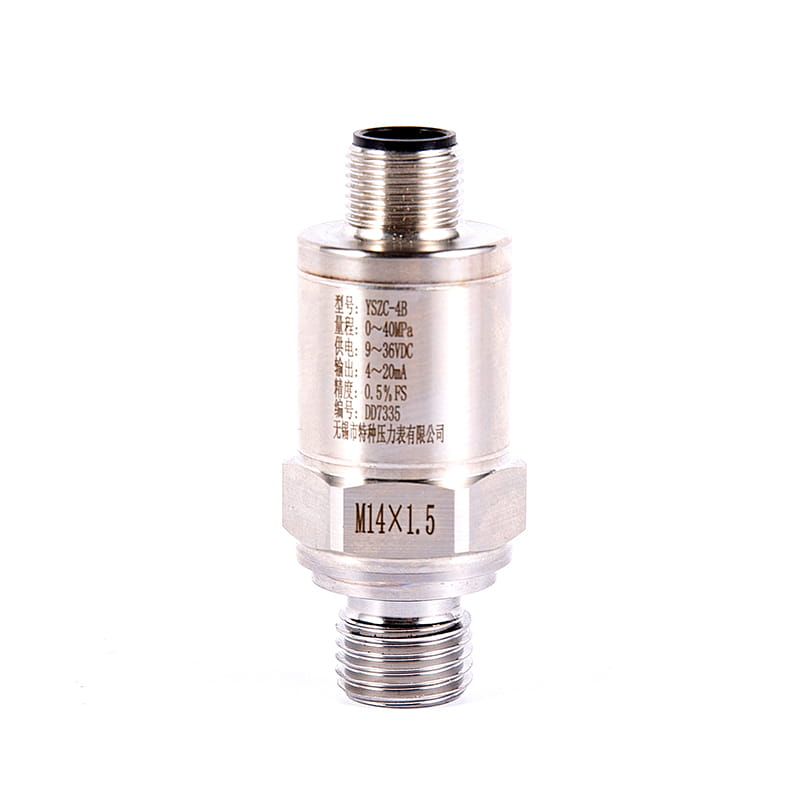

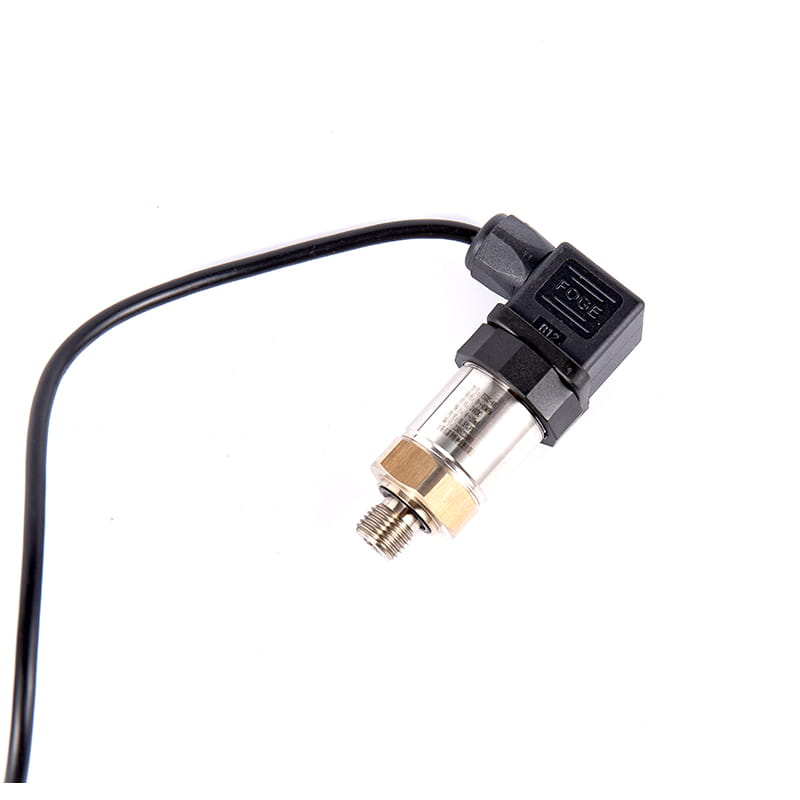

1. 개요
이 압력 트랜스미터는 높은 감도, 높은 정밀도 및 강력한 과부하 방지 기능을 갖추고 있습니다. 수입 센서로 제조된 센서와 증폭 회로는 고도로 통합되어 있습니다. 쉘은 일체형 스테인레스 스틸 튜브이며 회로의 영점과 이득을 조정할 필요가 없습니다. 강력한 간섭 방지 능력, 산 및 알칼리 저항, 장기 안정성 및 신뢰성.
2. 작동 원리
소형 압력 트랜스미터는 수입된 압력 칩을 사용하고, 민감한 부품은 확산 또는 이온 주입 공정을 통해 휘트스톤 브리지에 연결되며, 압력 감지 다이어프램은 미세 가공 기술을 통해 브리지 아래에 형성됩니다. 다이어프램에 압력이 가해지면 저항값이 변하고 가해진 압력에 비례하는 선형 출력 신호가 생성됩니다. 휘트스톤 브리지에 DC 전원 공급 장치를 추가하면 DC 전압 신호의 출력이 생성됩니다. 2차 변환 라인 이후에는 2선식 시스템 4mA~20mA 출력이 구현됩니다.
3. 기능적 특성
◆ 우수한 안정성, 충만감, 장기 안정성 제로 0.2%F에스/ 년. 범위 내 보상온도 0 ℃~ 70 °C, 온도 드리프트는 다음보다 작습니다. 0.2%FS, 온도 드리프트는 다음보다 작습니다. 0.5%FS 전체 허용 작동 온도 범위에서.
◆ 역방향 보호 및 전류 제한 보호 회로를 사용하여 설치 중 양극과 음극이 바뀌어도 송신기가 손상되지 않습니다. , 그리고 송신기는 자동으로 전류를 제한합니다. 35mA 비정상일 때.
◆ 견고한 구조, 움직이는 부품 없음, 높은 신뢰성, 긴 서비스 수명.
◆ 가스, 물, 기름, 증기 등을 고정밀도로 측정할 수 있으며, 측정하는 매체의 질량에 영향을 받지 않습니다.
◆ 설치가 쉽고, 구조가 간단하며, 경제성과 내구성이 뛰어납니다.
4. 주요 기술 매개변수
| 측정 범위 | （ 0 ～ 10 ) kPa ～（ 0-40 ) MPa |
| 최대 과부하 | 2 표준 범위의 배 |
| 압력의 형태 | 게이지 압력, 약간의 차압 |
| 정확도 등급 | 0.5%F · S |
| 공급 전압 | 24V DC |
| 부하 저항 | ≤ 250 Ω |
| 측정 매체 | 증기압 또는 가스, 액체 |
| 장기적인 안정성 | ± 0.2%F · S/ 년 |
| 주변 상대습도 | ≤ 95% |
| 온도를 보상하다 | 0 ℃~ 70 ℃ |
| 작동 온도 | -10 ℃~ 70 ℃ |
5. 구조적 특징
| 인클로저 | 스테인레스 스틸 모놀리식 |
| 주요 구조 재료 | SUS304 、 SUS316 |
| 압력 연결 | M20 × 1.5 |

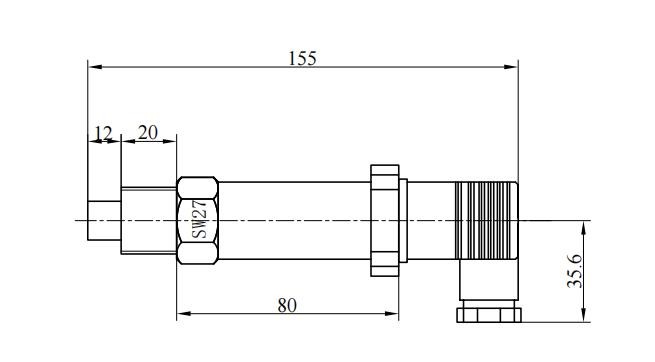

6 . 치수
7. 주의사항
◆ 공급되는 모든 제품에는 제품 번호, 기술 매개변수, 공장 날짜 등이 포함된 사용 설명서 및 인증서가 함께 제공됩니다. 실수하지 않도록 주의 깊게 확인하시기 바랍니다.
◆ 송신기 손상을 방지하려면 송신기 다이어프램을 단단한 물체로 직접 누르지 마십시오.
◆ 설치 시 제품 연결 방법 및 나사 유형에 따라 필드 인터페이스가 제품 인터페이스와 일치하는지 확인하고 연결할 때 천천히 조이십시오. 토크는 트랜스미터 하우징에 직접 추가할 수 없으며 육각 압력 인터페이스에만 추가할 수 있습니다.
◆ 전원 연결 시 반드시 당사의 배선 지침을 엄격히 준수하여 연결하십시오.
◆ 트랜스미터의 과부하 압력은 다음을 초과해서는 안 됩니다. 200 측정 범위의 %.
◆ 사용 중 이상이 발견된 경우에는 전원을 끄고 사용을 중지한 후 점검을 하시거나 당사 기술부서로 직접 문의하시기 바랍니다.
◆ 운송 및 보관 중에는 원래의 포장을 복원하여 서늘하고 건조하며 통풍이 잘 되는 창고에 보관해야 합니다.

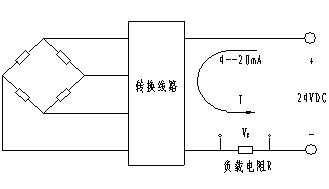

8. 전기 연결 및 압력 인터페이스
◆ 압력 인터페이스 스레드: M20 × 1.5
