캡슐 압력 게이지 란 무엇입니까? 캡슐 압력 게이지의 구조 및 매개변수

저압 측정 분야에서 캡슐 압력 게이지는 높은 정확도와 안정성으로 인해 중요한 위치를 차지합니다. 가스 파이프라인, 환기 시스템, 화학 반응 용기의 저압 모니터링 등 어디에서나 이들의 존재를 볼 수 있습니다. 오늘은 캡슐 압력계의 모델 의미와 구조 구성, 재질 선택에 대해 자세히 알아보겠습니다.


캡슐 압력 게이지: 모델

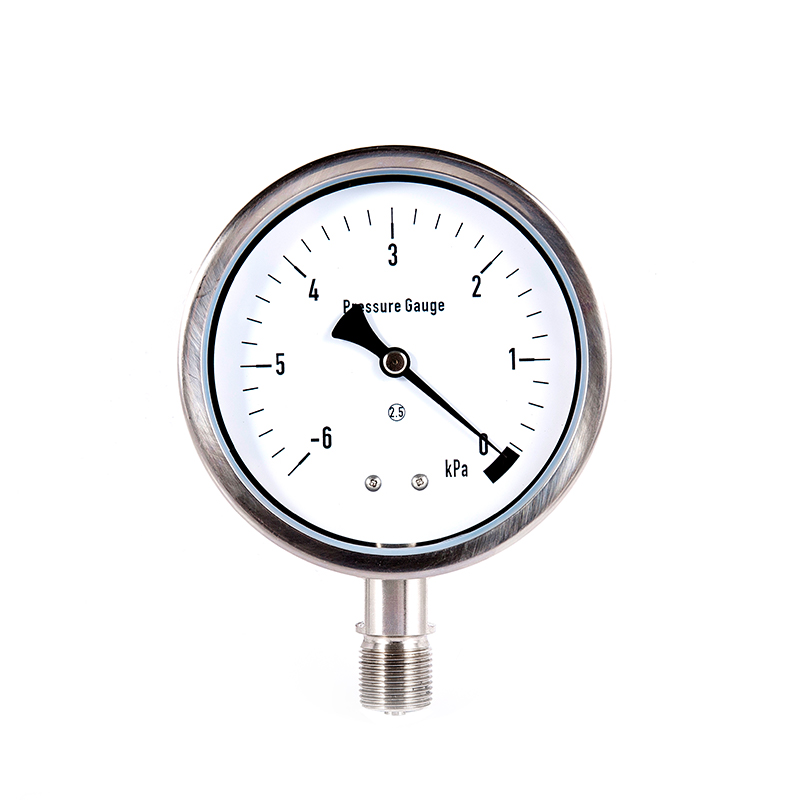

기본 모델: "YE"로 시작합니다. 여기서 "Y"는 압력 게이지를 나타내고 "E"는 특히 다이어프램 구조를 나타냅니다(일반 스프링 튜브 압력 게이지의 "Y"와 다름).
다이얼 직경: 기본 일련번호 바로 뒤의 숫자는 다이얼 직경(단위: mm)을 나타냅니다. 예를 들어 YE-100은 다이얼 직경이 100mm이고 YE-150은 150mm를 의미합니다. 다이얼이 클수록 판독 정확도가 높아지므로 장거리 관찰이 필요한 시나리오에 적합합니다.
특수 기능 식별자: 일부 모델에는 특수 기능을 나타내는 추가 문자가 있습니다. 예를 들어, "YE-100B"에서 "B"는 모서리가 있는 스테인레스 스틸 재질을 나타낼 수 있습니다. "YE-100Z"에서 "Z"는 축 설치를 나타냅니다(기본값은 방사형 설치).
예를 들면: "YE-100BZ"는 "스테인리스 스틸 재질, 다이얼 직경 100mm, 축 장착형 캡슐 압력 게이지"를 나타냅니다. 모델 번호만 봐도 사용 요구 사항을 충족하는지 빠르게 확인할 수 있습니다.

캡슐 압력 게이지의 구조적 구분
비록 캡슐 압력 게이지 크기가 크지 않고 내부 구조가 독창적으로 설계되었으며 모든 구성 요소가 함께 작동하여 저압의 정확한 측정이 가능합니다.
핵심 측정 요소: 캡슐

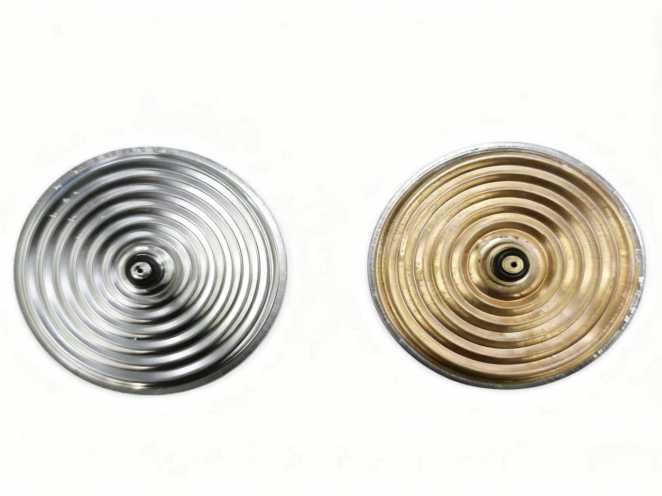

이는 두 개의 금속 다이어프램(보통 구리 합금 또는 스테인레스 스틸로 만들어짐)의 가장자리를 용접하여 밀봉된 평면 원형 상자를 만드는 방식으로 형성됩니다. 측정된 매체가 다이어프램 상자에 들어가면 압력 효과로 인해 다이어프램이 탄성 변형(팽창 또는 수축)을 겪게 됩니다. 이것이 압력 측정의 "전원"입니다.
전송 메커니즘: 작은 변위를 증폭합니다.
다이어프램의 변형은 매우 작습니다. 포인터를 회전시키려면 커넥팅 로드 및 기어와 같은 전달 메커니즘을 통해 증폭되어야 합니다. 이 프로세스는 작은 압력 변화를 눈에 보이는 포인터 변위로 변환하는 "레버 원리"와 유사합니다.
표시 시스템: 압력 값을 시각적으로 표시
포인터와 다이얼이 포함되어 있습니다. 스케일 단위는 대부분 KPa(킬로파스칼) 또는 MPa(메가파스칼, 낮은 범위의 응용 분야에 일반적으로 사용됨)입니다. 일부 특수 모델은 막대와 같은 단위를 표시하여 다양한 시나리오에서 읽기를 용이하게 할 수도 있습니다.
셸 및 연결
외부 쉘은 내부 구성 요소를 보호하고 방진 및 방습 기능도 제공합니다. 커넥터는 측정된 파이프라인을 연결하는 데 사용되어 중간 압력을 캡슐에 도입합니다. (M20*1.5)와 같은 인터페이스 사양은 파이프라인과 일치해야 합니다.

재료 선택 및 적용 시나리오
다이어프램 압력 게이지의 재질은 부식성, 수명 및 적용 환경에 직접적인 영향을 미칩니다. 이를 선택할 때 측정 매체의 특성을 고려해야 합니다.
1. 멤브레인 박스 재질:
구리 합금: 가격이 저렴하고 탄성이 뛰어나 비부식성 가스(예: 공기, 질소) 또는 중성 액체 측정에 적합합니다.
스테인레스 스틸: 강한 내식성을 나타내며 미량의 부식성 물질(예: 약산성 가스, 습한 환경의 증기)이 포함된 매체를 측정하는 데 사용할 수 있습니다. 화학공업, 연안지역 등에서 내구성이 더 좋습니다.
2. 쉘 재질:
일반 탄소강: 표면을 페인트로 처리하여 가격이 저렴하며 건조하고 부식성이 없는 실내 환경에 적합합니다.
스테인레스 스틸: 습기, 먼지 및 가벼운 부식성 가스에 저항할 수 있는 더 높은 보호 수준으로 실외 또는 열악한 환경에 적합합니다.
3. 씰링 재료:
조인트와 하우징 사이의 밀봉은 일반적으로 니트릴 고무 또는 실리콘 고무를 사용하여 수행됩니다. 니트릴 고무는 내유성이 우수하고 실리콘 고무는 고온에 더 강합니다. 재료의 선택은 매체의 온도와 특성에 따라 이루어질 수 있습니다.

캡슐 압력 게이지는 주로 "저압 분야"에 사용되지만 가스 안전, 환경 모니터링 및 식품 가공과 같은 산업에서는 없어서는 안될 요소입니다. 올바른 위치에서 그 가치를 최대한 활용하기 위해서는 모델의 의미를 이해하고, 구조적 원리를 파악하고, 적절한 재료를 선택하는 것이 필요합니다. 다음번 구매시 이 가이드를 참고하시면 적합한 모델을 쉽게 찾으실 수 있습니다!
