바이메탈 전기 접촉 온도계에 대한 명확한 이해가 있습니까?

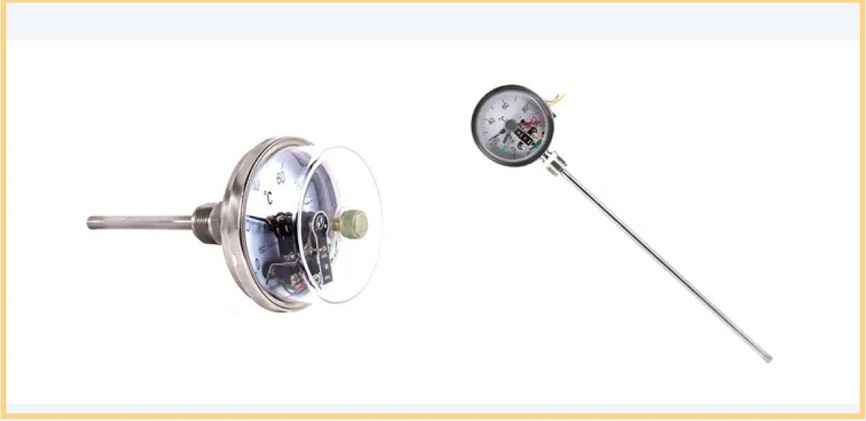

이분면 전기 접촉 온도계

그만큼 바이메탈 전기 접촉 온도계 온도 측정과 자동 제어 기능을 결합한 산업 기기입니다. IT와 일반 온도계의 가장 큰 차이점은 온도를 나타내는 것 외에도 회로를 자동으로 제어 할 수 있다는 것입니다.

1. 모델 번호를 읽는 방법? 주요 매개 변수는 모두 코드에 포함되어 있습니다.
그만큼 model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· 접두사 (WSSX) : 제품 유형이 바이메탈 전기 접촉 온도계임을 분명히 나타냅니다.

· 첫 번째 숫자 (4) : 설치 방법을 나타냅니다. 1- 방사형 유형 (다이얼은 삽입로드에 수직입니다), 2- 축 유형 (다이얼은 삽입로드와 평행), 3- 범용 유형 (다이얼이 360 ° 회전 할 수 있음), 4- 플랜지 설치 유형, 5- 스레드 설치 유형.

· 두 번째 숫자 (1) : 다이얼의 직경을 나타냅니다. 옵션은 1-60mm, 2-100mm, 3-150mm, 4-200mm입니다. 직경이 클수록 판독 값이 명확 해져 장거리 관찰에 적합합니다.

· 세 번째 숫자 (1) : 정확도 수준을 나타냅니다. 1-1.0 레벨, 2-1.5 레벨. 정확도 수준이 낮을수록 측정 오차가 작을 수 있습니다 (예 : 1.0 레벨은 오차가 범위의 ± 1%를 넘지 않음을 의미합니다).

· 추가 코드 : 예를 들어, "P"는 보호 파이프를 나타내며 "M"은 방수 구조를 나타냅니다. 사용 환경에 따라 선택을 할 수 있습니다.

2, 세 가지 핵심 구성 요소는 성능을 결정합니다.
그만큼 core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· 온도 측정 원소 (온도 감지 코어) : 그것은 다른 열 팽창 계수 (예 : 황동 및 이리듐 합금)로 두 개의 금속 시트를 함께 롤링하여 만들어집니다. 온도가 변할 때, 바이메탈 시트는 팽창의 차이로 인해 구부러져 포인터가 회전하고 온도 표시를 달성합니다.

· 전기 접촉 장치 (온도 제어를위한 키 구성 요소) : 고정 접점 및 이동식 접점으로 구성됩니다. 이동식 접점은 포인터와 함께 움직입니다. 온도가 사전 설정 값에 도달하면 두 접점이 접촉/분리를하여 외부 경보 또는 제어 회로를 트리거합니다 (예 : 팬 시작, 히터 종료).

· 헤드 및 장착 구성 요소 : 그만큼 head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, 재료 선택 : 그만큼 materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

올바른 제품을 선택하는 4,3 단계

· 측정 범위 : 측정 할 온도 범위를 기준으로 선택하십시오. 실제 측정은 범위의 1/3에서 2/3 내에 떨어지는 것이 좋습니다 (예 : 0-100 ℃를 측정하는 경우 0-150 ℃ 범위를 선택하면 더 정확한 결과를 제공 할 수 있음).

· 환경을 고려하십시오 : 습한/부식 환경의 경우 316L 보호 튜브가있는 스테인레스 스틸 다이얼을 선택하십시오. 진동 시나리오의 경우 충격 방지 구조의 모델을 선택하십시오.

·설치: 파이프 온도 측정의 경우 나사산 또는 플랜지 설치를 사용하십시오. 장비 온도 측정을 위해서는 방사형 또는 범용 유형을 선택하십시오.

요약:
바이메탈 전기 접촉 온도계의 구조는 복잡하지 않지만, 합리적인 모델과 재료의 선택은 측정 정확도와 장비의 안전성에 직접 영향을 미칩니다. 이 기사가 핵심 지식을 신속하게 파악하고 선택 실수를 피할 수 있기를 바랍니다. 사용에 문제가 발생 했습니까? 피드백 섹션 ~ 에서 메시지를 남겨 주시는 오신 것을 환영합니다
