차압 게이지의 재료를 선택하는 방법은 무엇입니까?

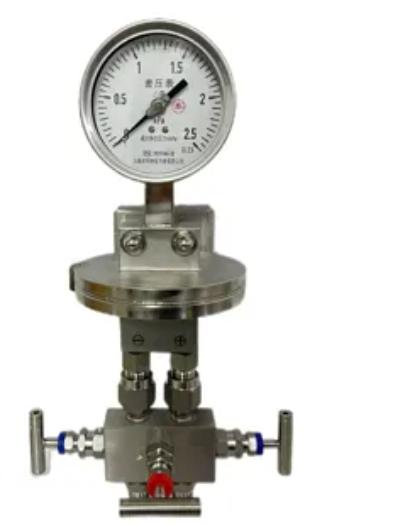

차압 게이지

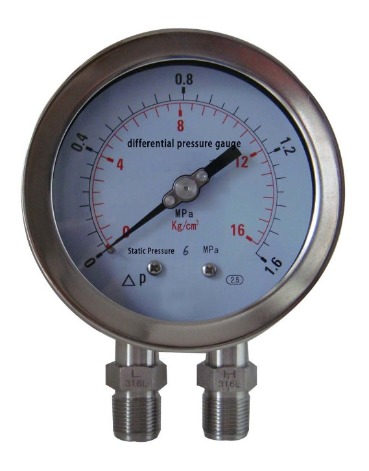

미분 압력 게이지 두 지점 사이의 압력 차이를 측정하는 데 사용되는 기구입니다. 두 개의 압력 인터페이스(H 고압 끝, L 저압 끝)가 있습니다.그리고 모니터링(필터, 클린룸), 측정(흐름, 레벨), 제어(산업 프로세스).이는 시스템의 안전하고 효율적이며 안정적인 작동을 보장하고 예방적 유지 관리를 달성하기 위한 중요한 도구입니다.

I,차압계 모델을 식별하는 방법은 무엇입니까?
차압계 모델은 일반적으로 "시리즈 코드 범위 정확도 설치 방법 특수 기능"으로 구성됩니다. 제조업체마다 명명 규칙이 약간 다르지만 핵심 매개변수는 동일합니다. 이러한 점을 이해하면 충분합니다:
·시리즈 코드: 악기의 기본 유형을 나타냅니다. 예를 들어, YXC 시리즈는 자기 보조 점 전기 접촉 차압 게이지(알람 기능 포함)이고, CYW 시리즈는 미세 차압 게이지(저차압 시나리오에 적합)이며, DP 시리즈는 일반 산업용입니다. 차압 게이지.
·범위: 측정 범위를 직접 결정합니다. 단위는 대부분 KPa, MPa 또는 mbar입니다. 선택은 실제 압력 차이 요구 사항을 기반으로 해야 합니다.
·정확도 등급: 일반적인 등급은 0.5, 1.0, 1.6입니다. 숫자가 작을수록 정확도가 높아집니다(0.5등급은 오류가 범위의 0.5%를 초과하지 않음을 나타냄). 정확한 측정 및 제어를 위해서는 더 높은 등급을 선택해야 합니다; 일반적인 모니터링의 경우 1.0등급이면 충분합니다.

II,차압 게이지 구조의 분해: 3가지 핵심 구성 요소가 성능을 결정합니다.
차압 게이지의 구조는 복잡하지 않습니다. 코어는 세 부분으로 구성됩니다: "감지 요소 전송 메커니즘 표시 장치". 각 부분은 측정 안정성에 직접적인 영향을 미칩니다.
·감지 요소: 차압 신호를 기계적 변위로 변환하는 역할을 하는 차압용 "센서"입니다. 일반적인 유형으로는 다이어프램 유형(저차압 및 부식성 환경에 적합), 벨로우즈 유형(측정 범위가 더 넓고 내충격성이 우수함), 피스톤 유형(특히 고압 측정용) 등이 있습니다.
·전송 메커니즘: 감지 요소의 변위를 포인터로 전송하는 신호의 "변환기"입니다. 직류의 경우 레버 기어 변속기입니다. 고품질 차압 게이지는 녹 방지 기어를 사용하여 마모를 줄이고 수명을 연장합니다.
·표시 장치: 다이얼, 포인터, 유리 패널을 포함한 결과의 "표시 창"입니다. 다이얼에는 범위와 눈금 값이 표시되어야 하며 유리 패널은 대부분 강화 유리(충격 방지) 또는 플렉시글라스(경량)입니다.

III,재료는 어떻게 선택하나요? (더 나은 내구성을 위해 필요에 따라 선택하세요.)
차압 게이지용 재료 선택은 주로 "접촉 매체"와 "적용 가능한 환경"에 따라 달라집니다. 주요 부품에 권장되는 재료는 다음과 같습니다:
·케이스 소재: 일반 환경의 경우 냉간 압연 강철(경제적 옵션)을 선택하고, 습한/야외 환경의 경우 304 스테인리스 강철(부식 방지)을 선택하고, 부식성 환경의 경우 316L 스테인리스 강철 또는 폴리테트라플루오로에틸렌(산과 알칼리에 강함)을 선택합니다.
·감지소자 소재: 가스/청정액체 측정에는 니트릴고무(탄성이 좋음)를 선택하고, 오일/유기용매 측정에는 불소고무(오일에 강함)를 선택하고, 강한 부식성 매체(산, 알칼리 용액 등) 측정에는 폴리테트라플루오로에틸렌을 선택합니다.
·접합재: 감지소자의 재질과 일치시키면 재질의 비호환성으로 인한 누출이나 부식을 방지할 수 있습니다. 일반적으로 사용되는 재료는 304 스테인레스 스틸과 황동입니다 (매체가 부식을 일으키지 않는다는 확인이 필요합니다).

IV,차압계 선택을 위한 세 가지 핵심 원칙
·초기 요구 사항: "작은 작업에 너무 많은 장비를 사용"하거나 "측정 범위가 충분하지 않음"을 방지하기 위해 측정 범위, 정확도 요구 사항 및 중간 특성을 명확하게 정의합니다.
·이제 환경을 살펴보겠습니다. 온도, 습도, 부식성 등의 요소를 기반으로 케이스와 핵심 구성 요소의 재료를 결정합니다.
·신뢰 품질: 자격을 갖춘 제조업체를 선택하는 것을 우선시하세요. 향후 유지보수 문제를 줄이기 위해 변속기 메커니즘의 부드러움과 조인트의 밀봉 성능에 특별한 주의를 기울이십시오.

요약:
압력 게이지의 선택은 복잡해 보일 수 있지만 "모델의 매개변수를 살펴보고 구조의 코어를 검사하며 재료의 환경을 고려"하는 논리에 따라 적합한 장비를 쉽게 찾을 수 있습니다. 특정 시나리오에서 선택에 대한 구체적인 질문이 있는 경우 백엔드에 메시지를 남겨주세요!
