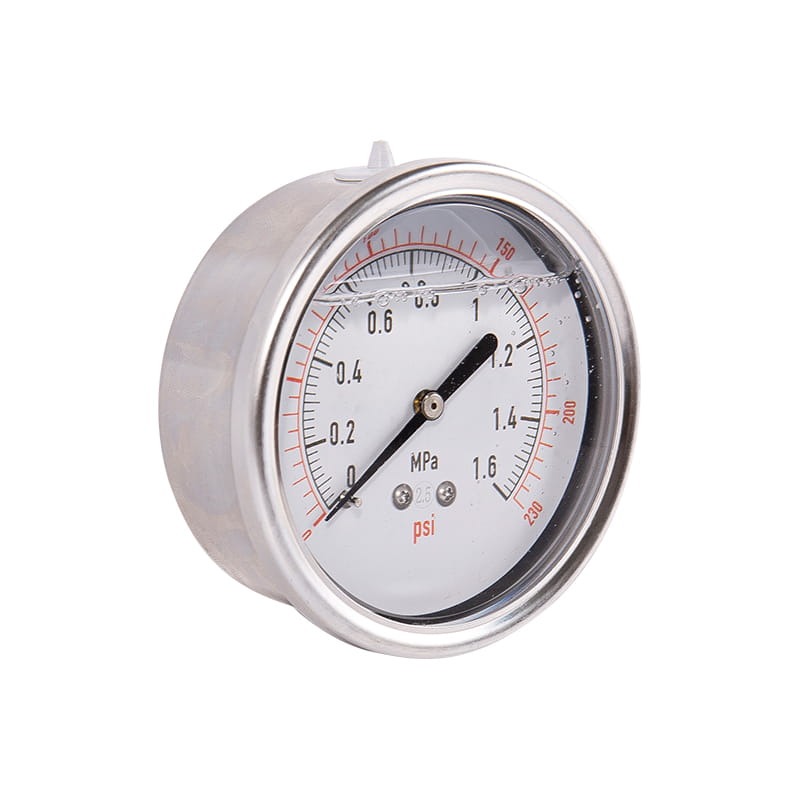

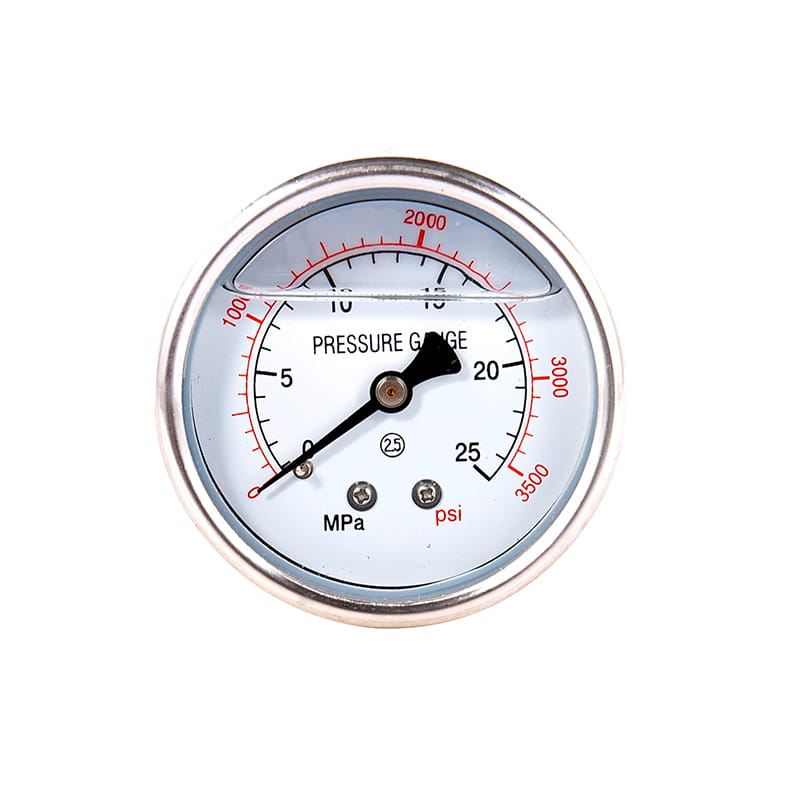

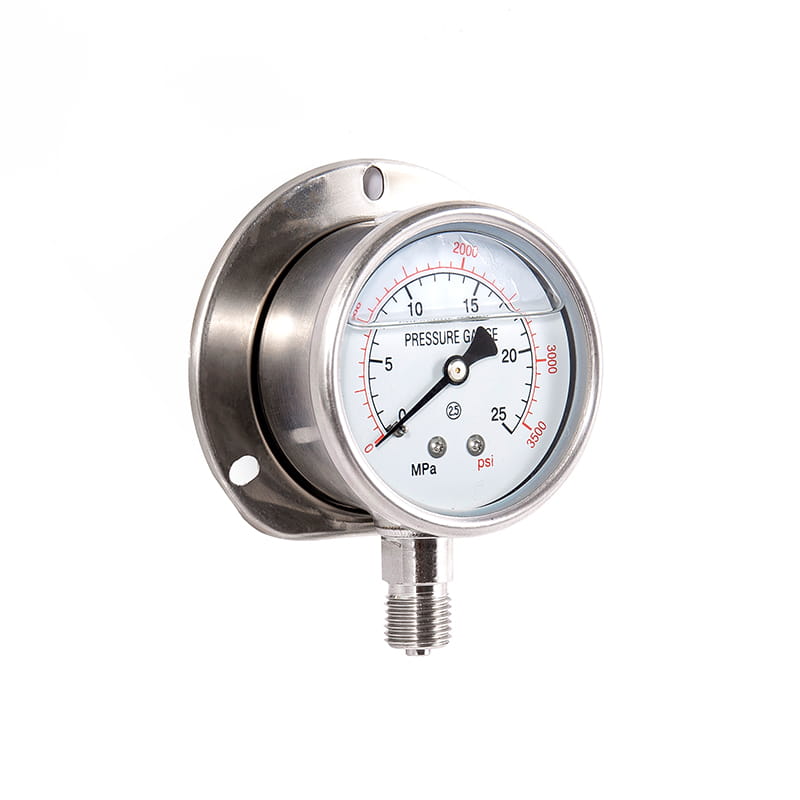

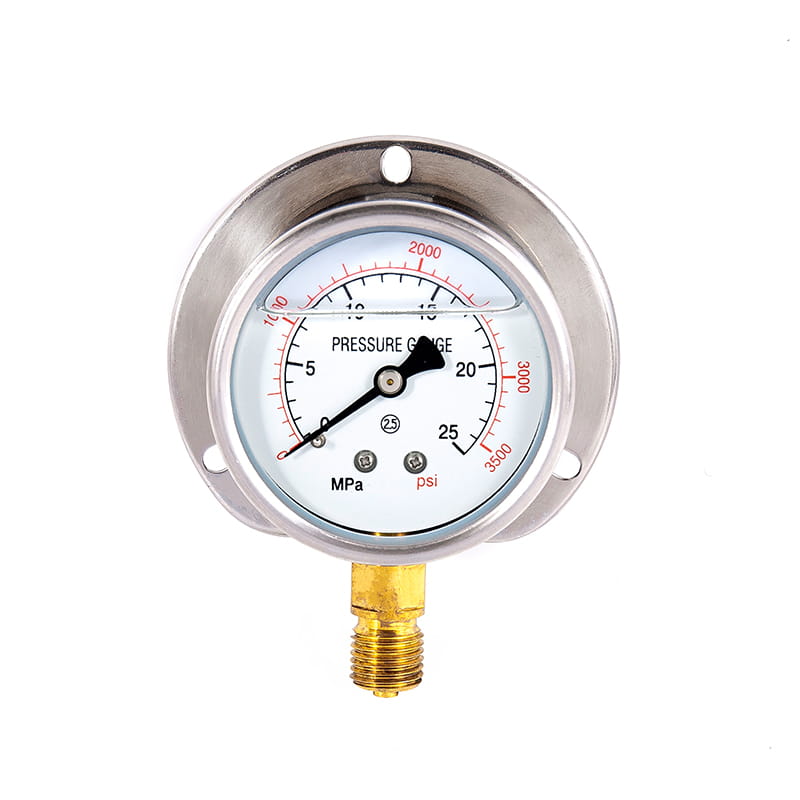

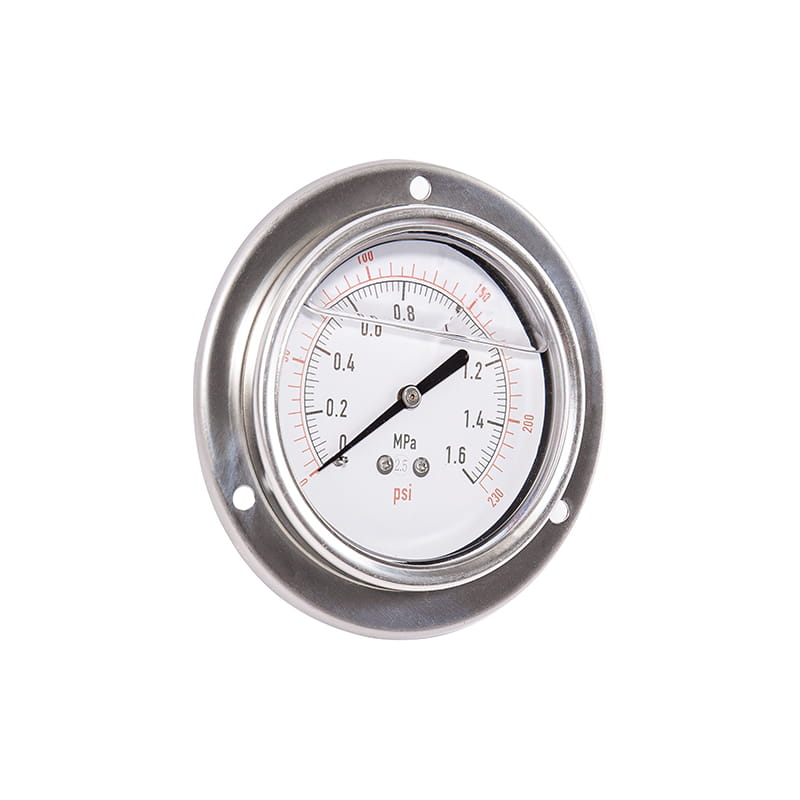

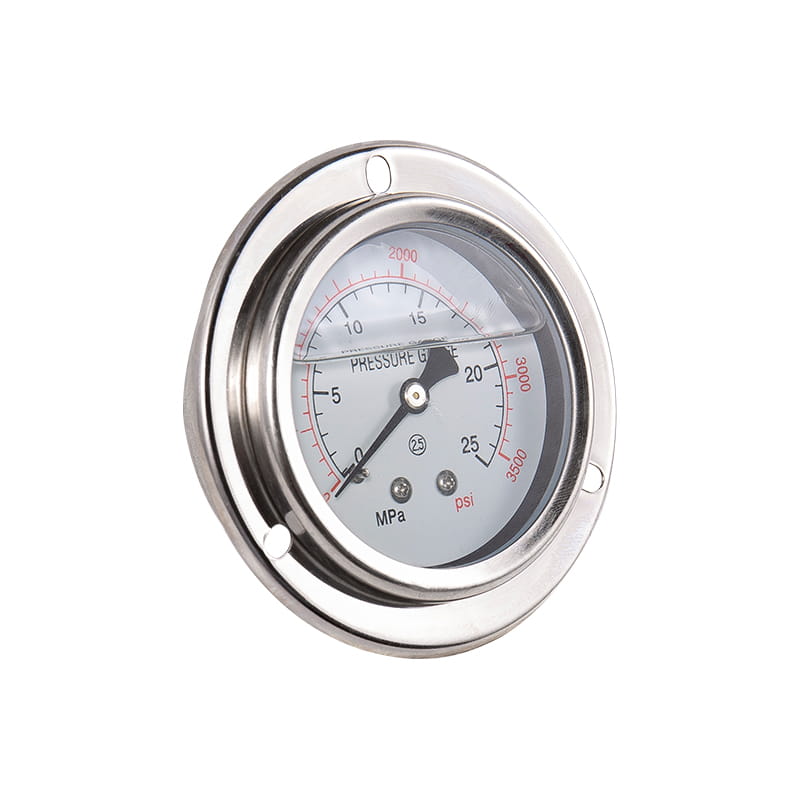

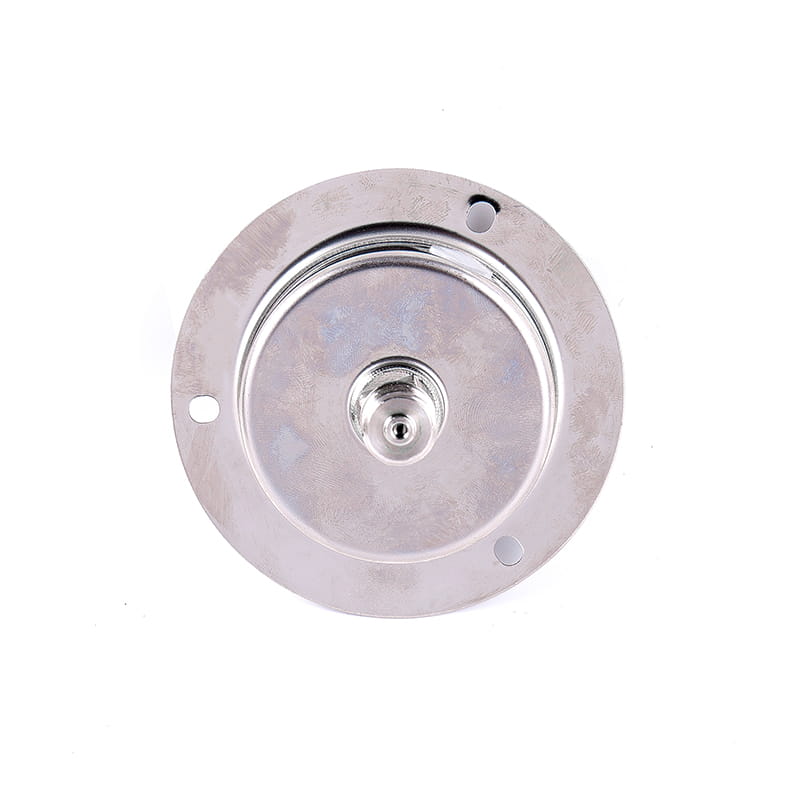

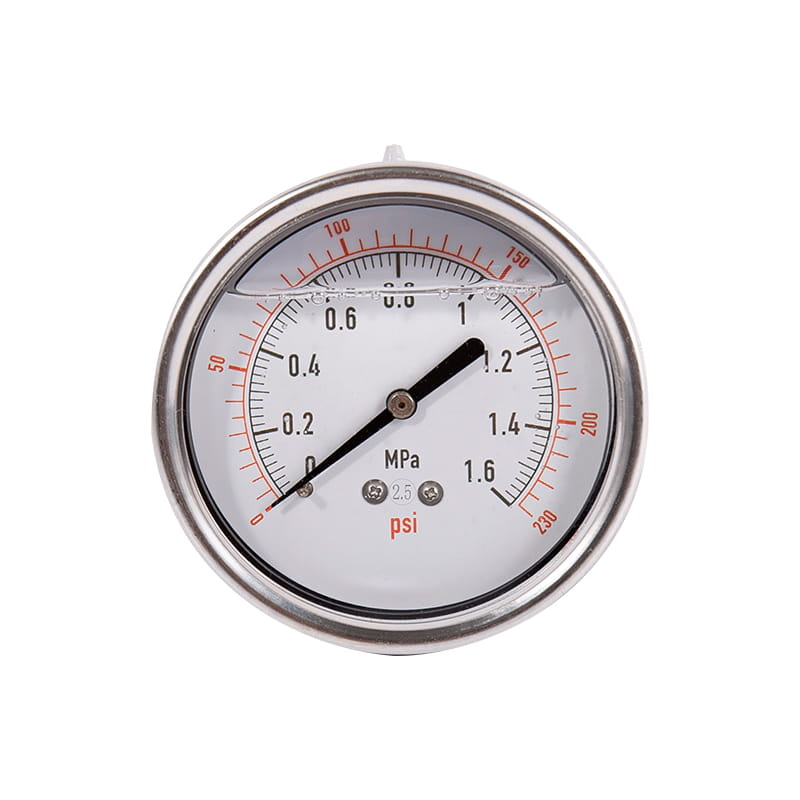

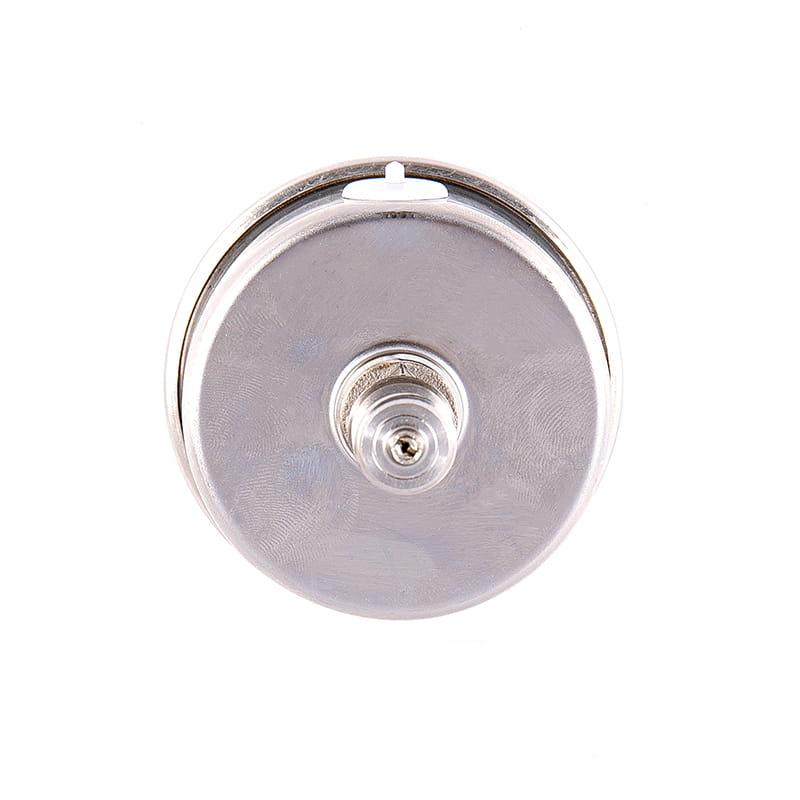

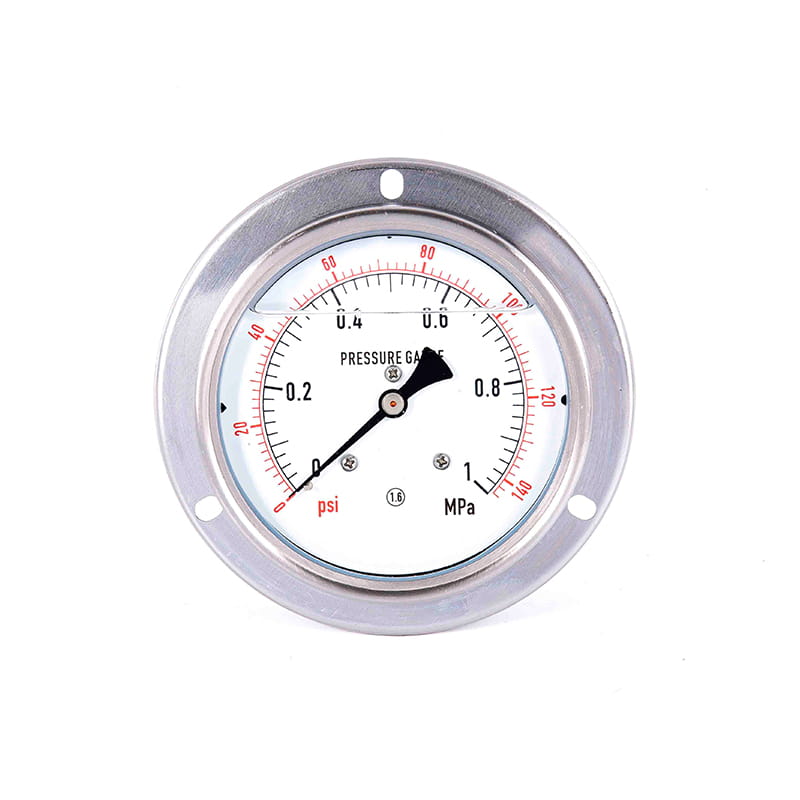

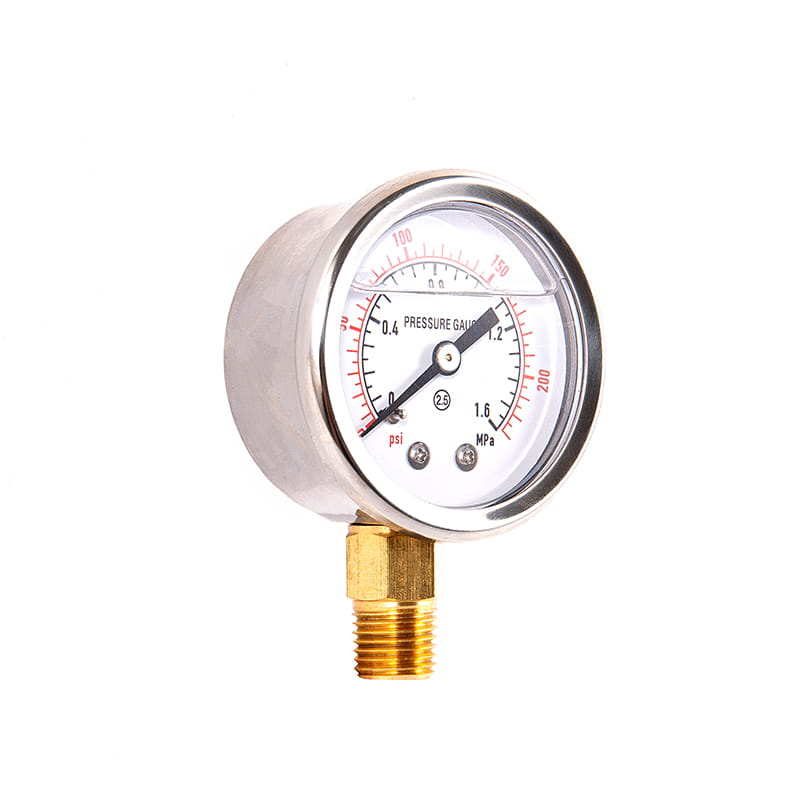

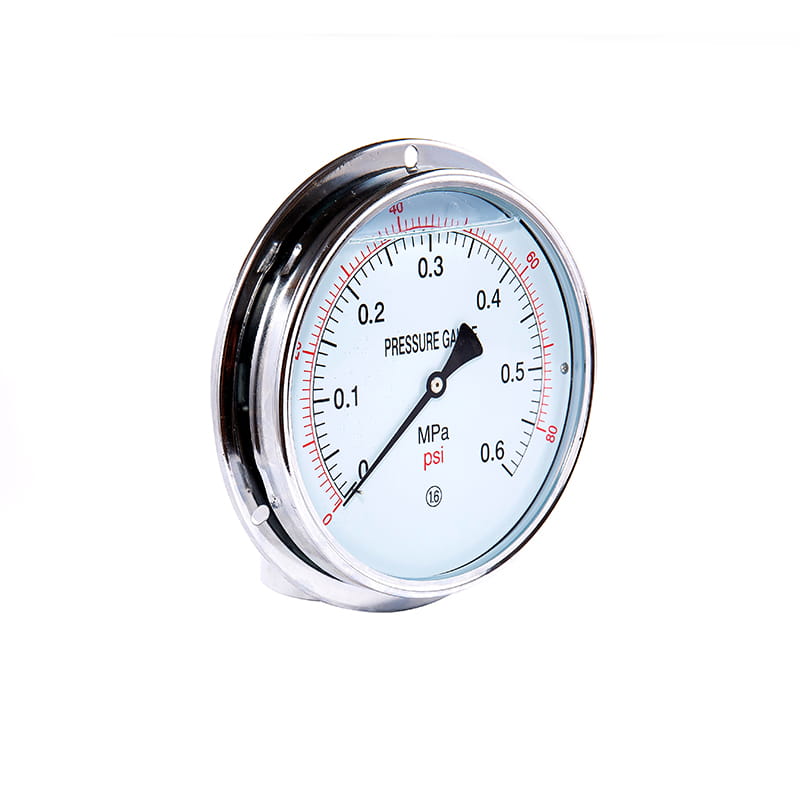

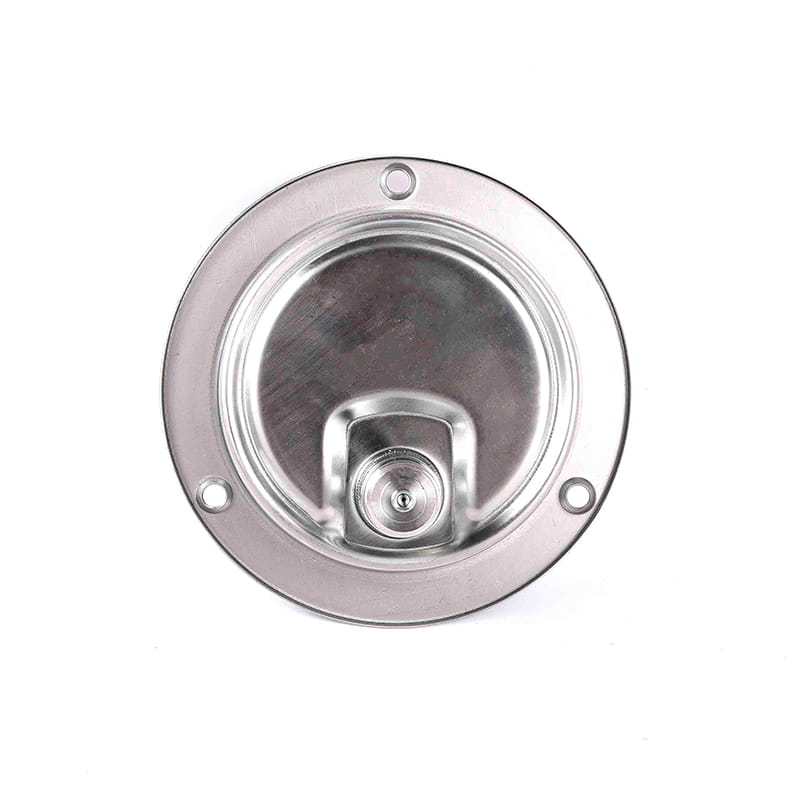

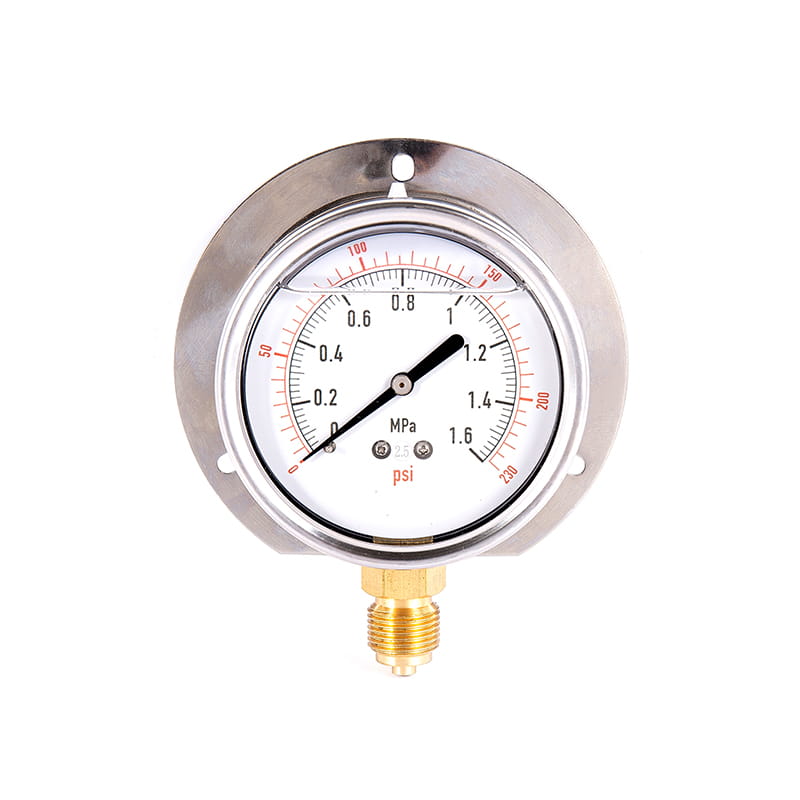

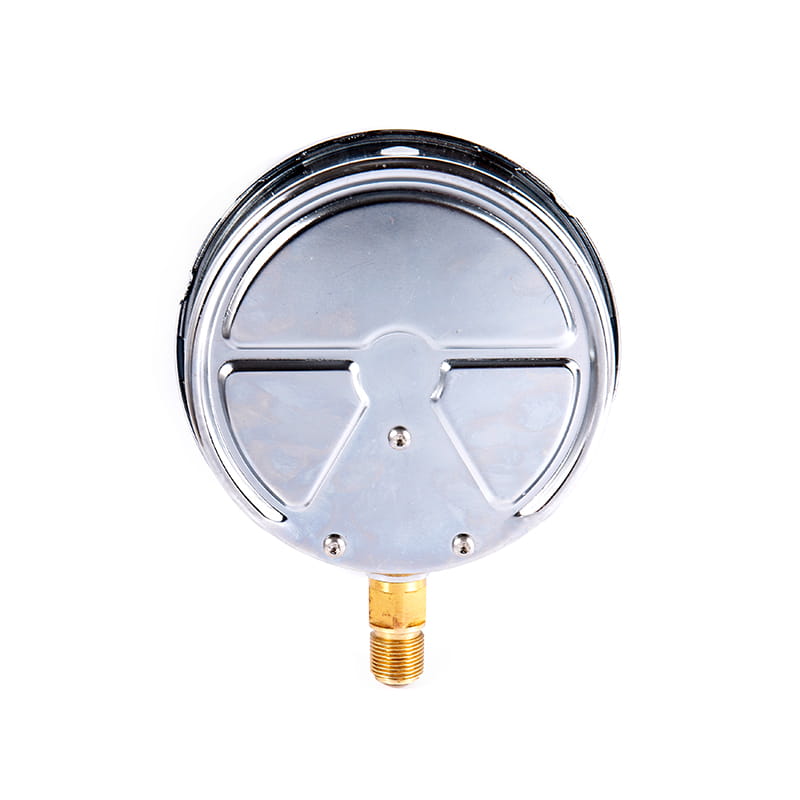

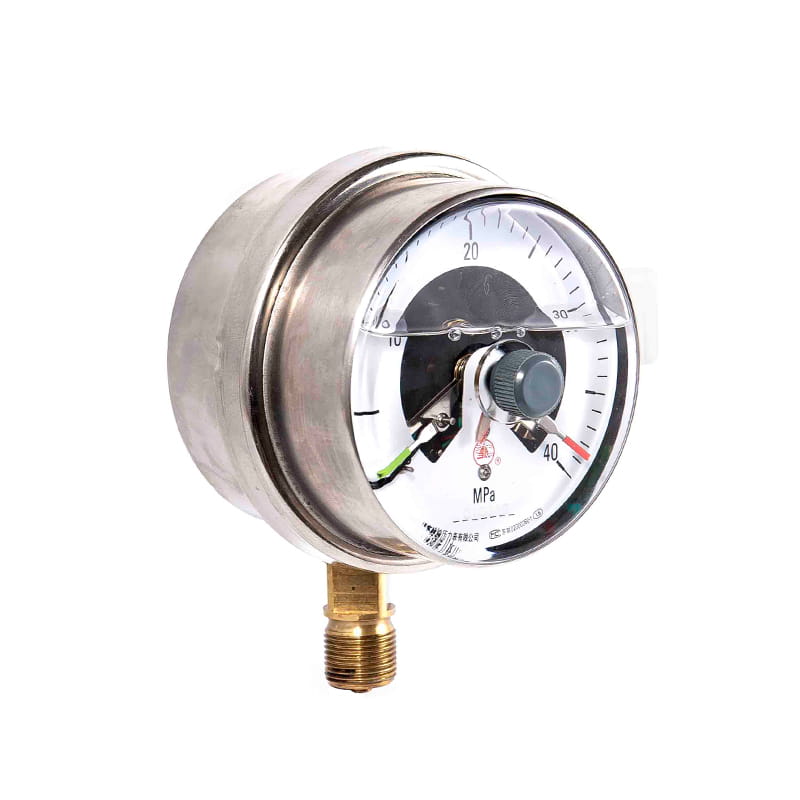

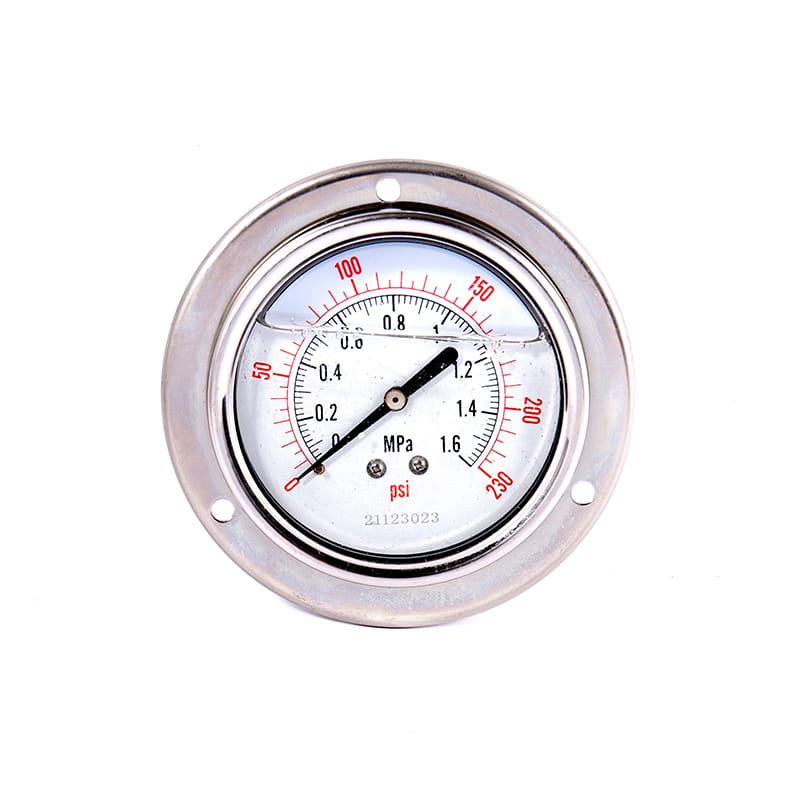

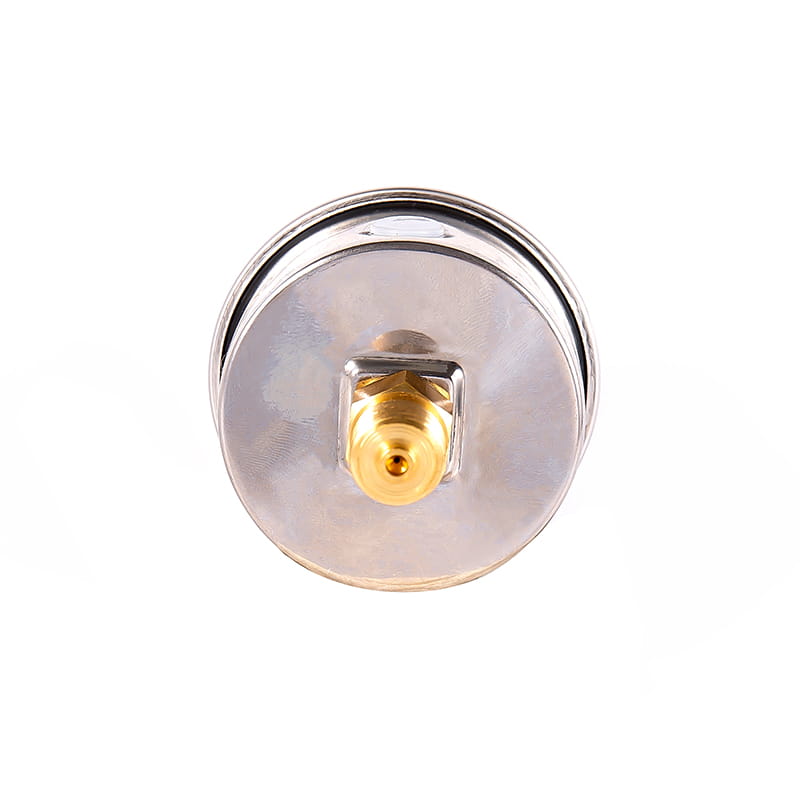

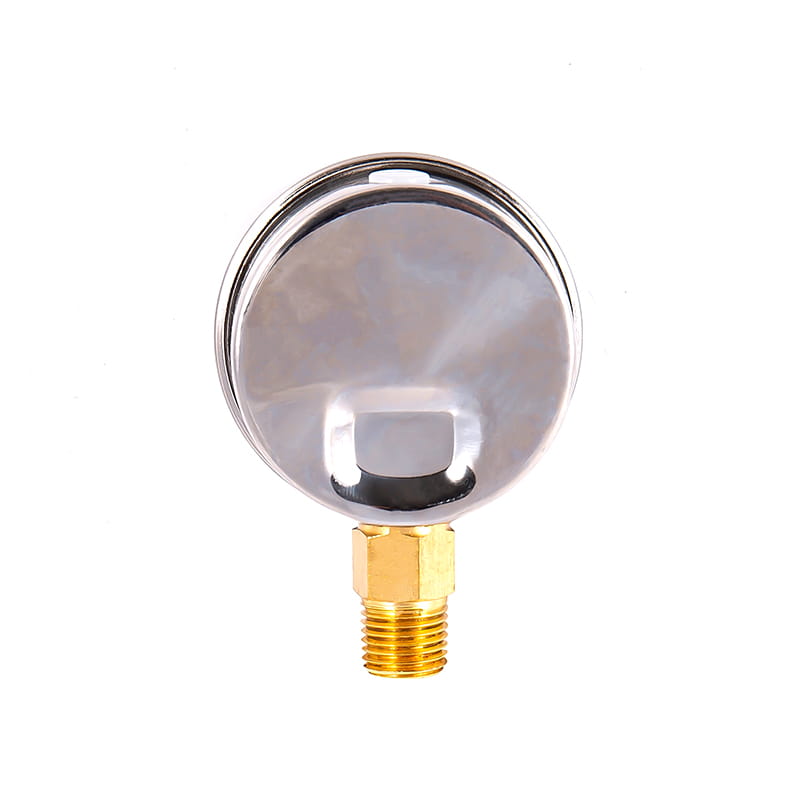

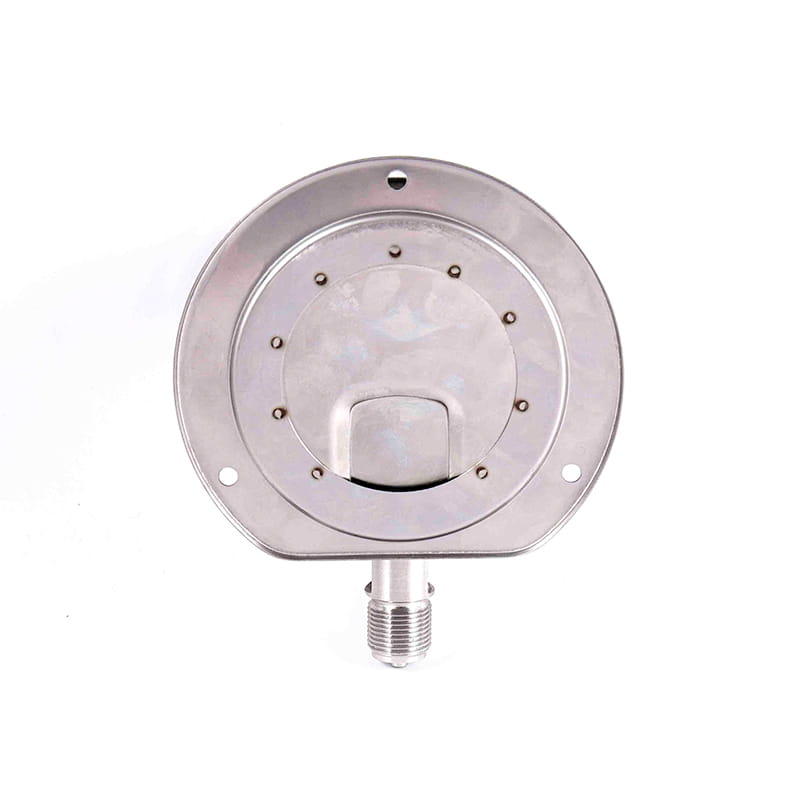

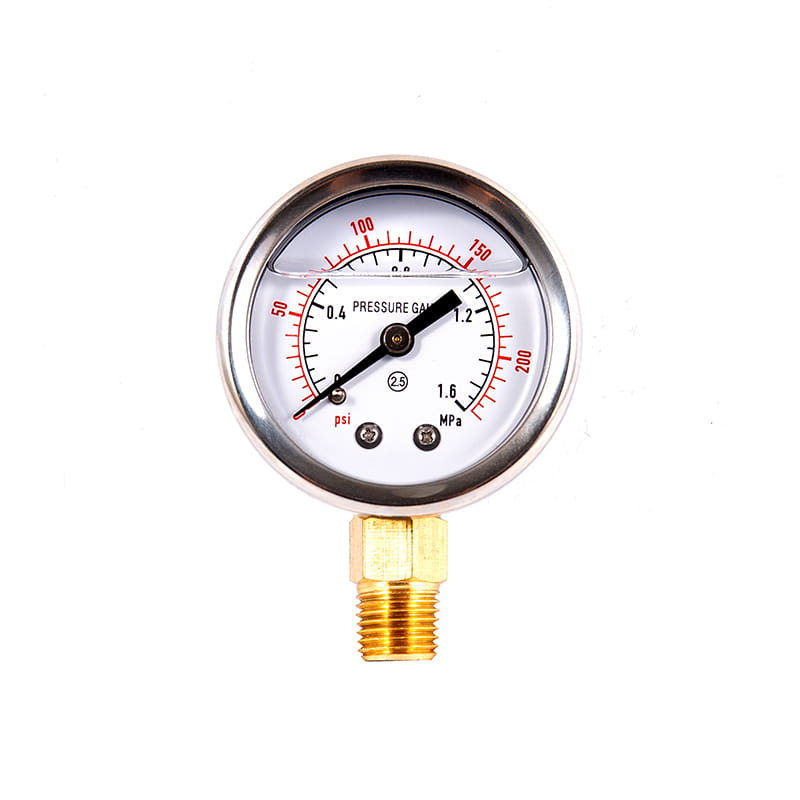

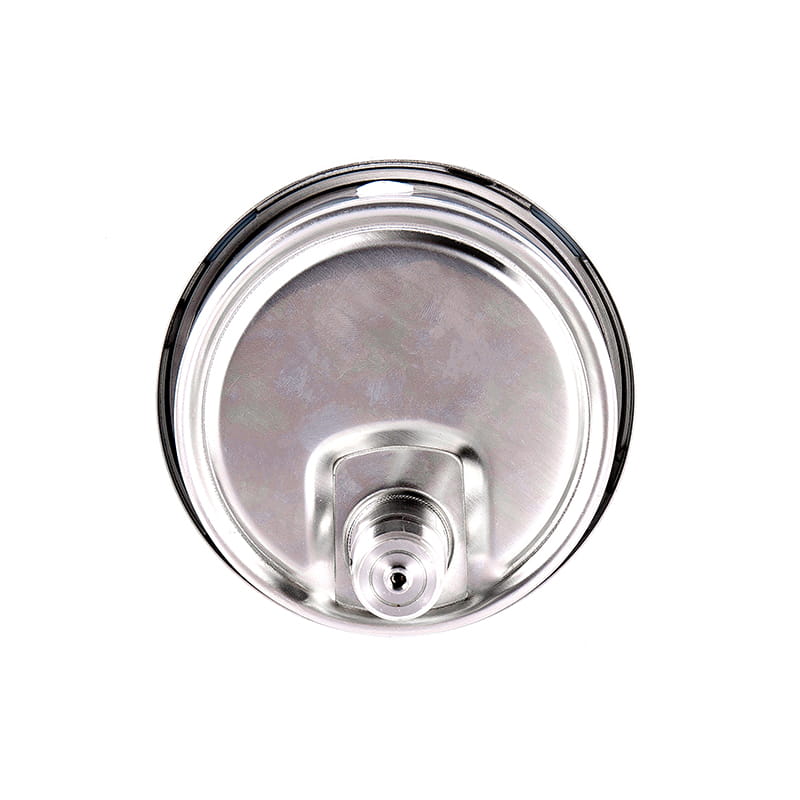

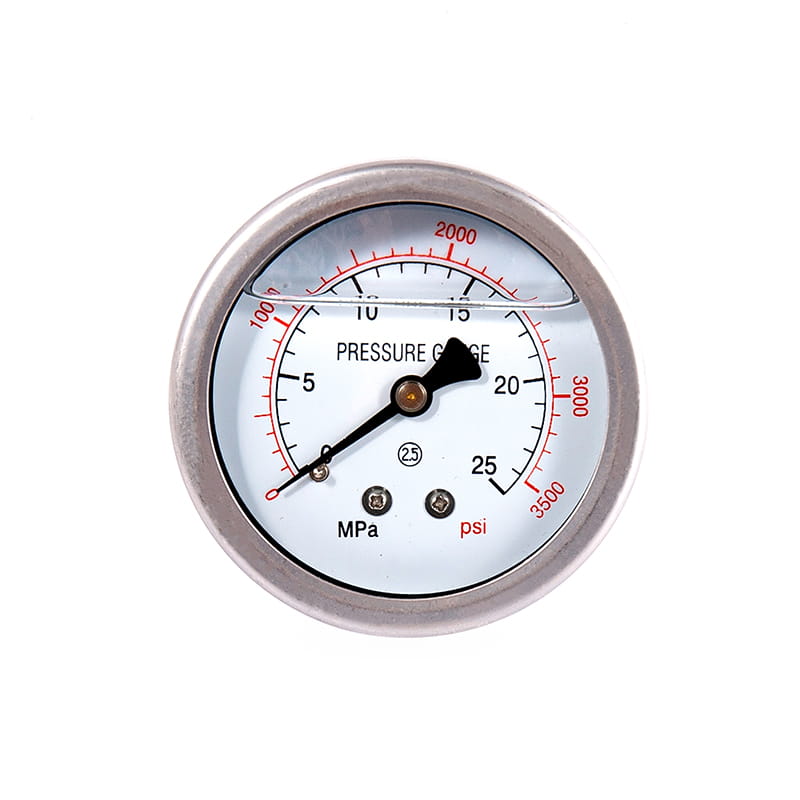

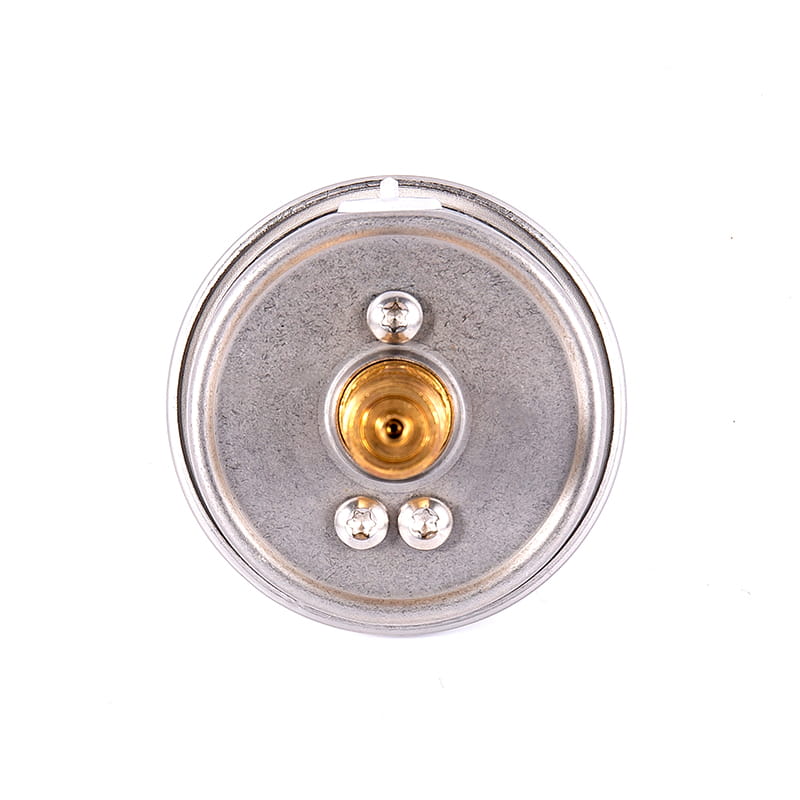

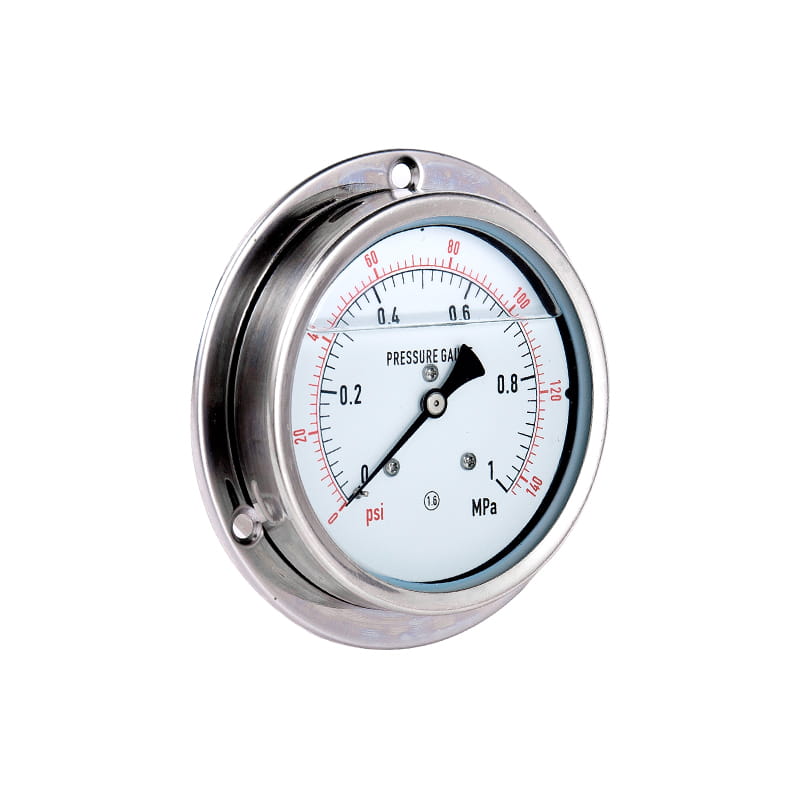

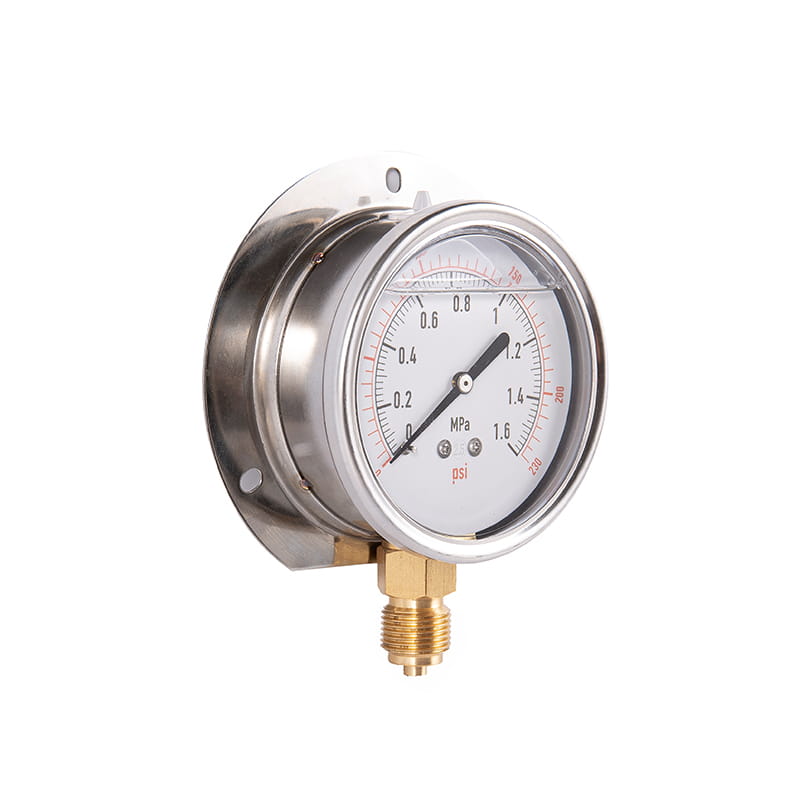

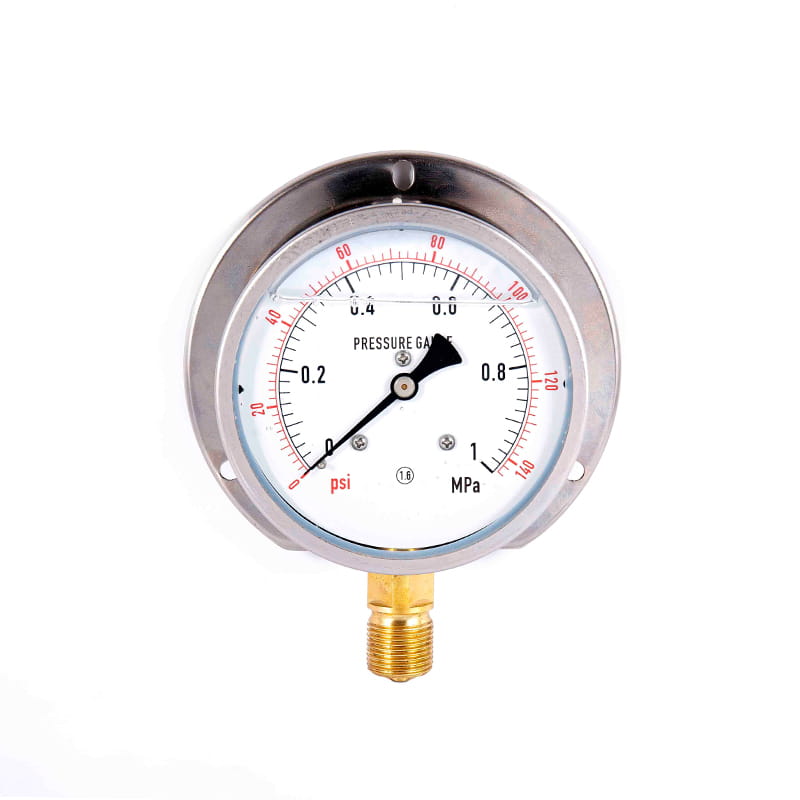

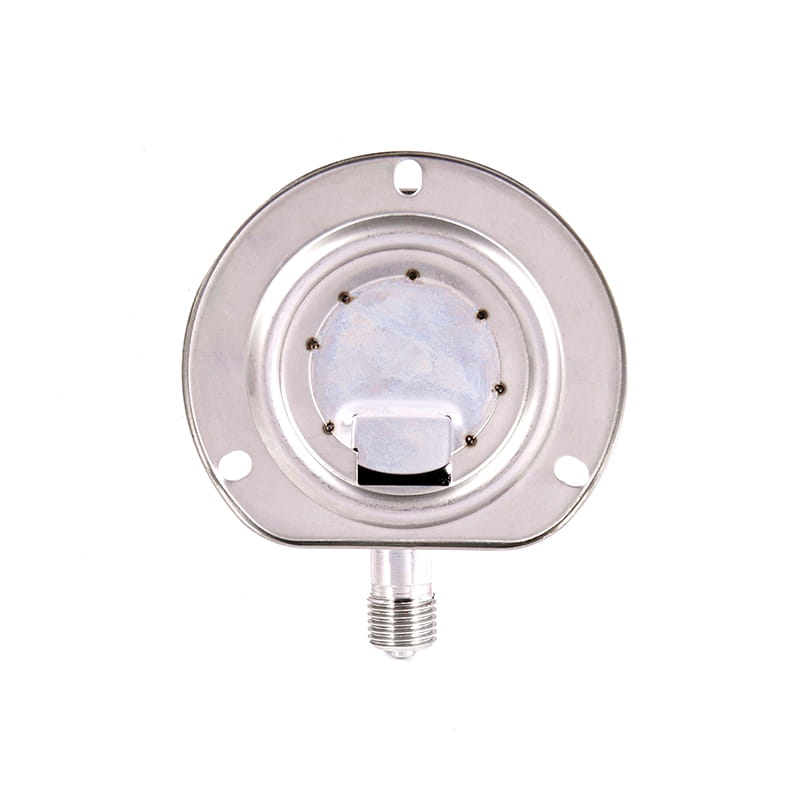

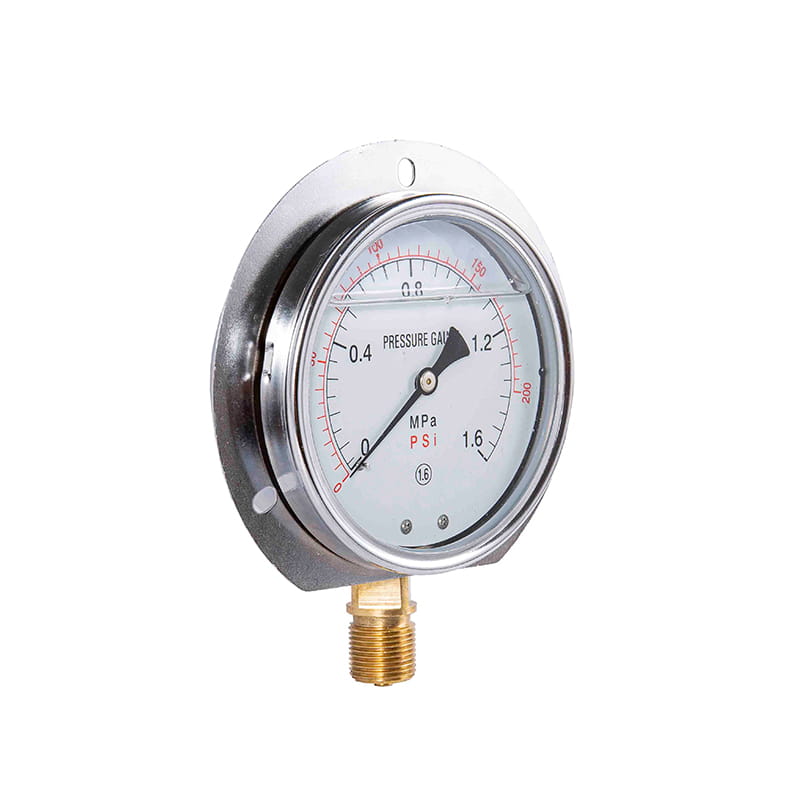

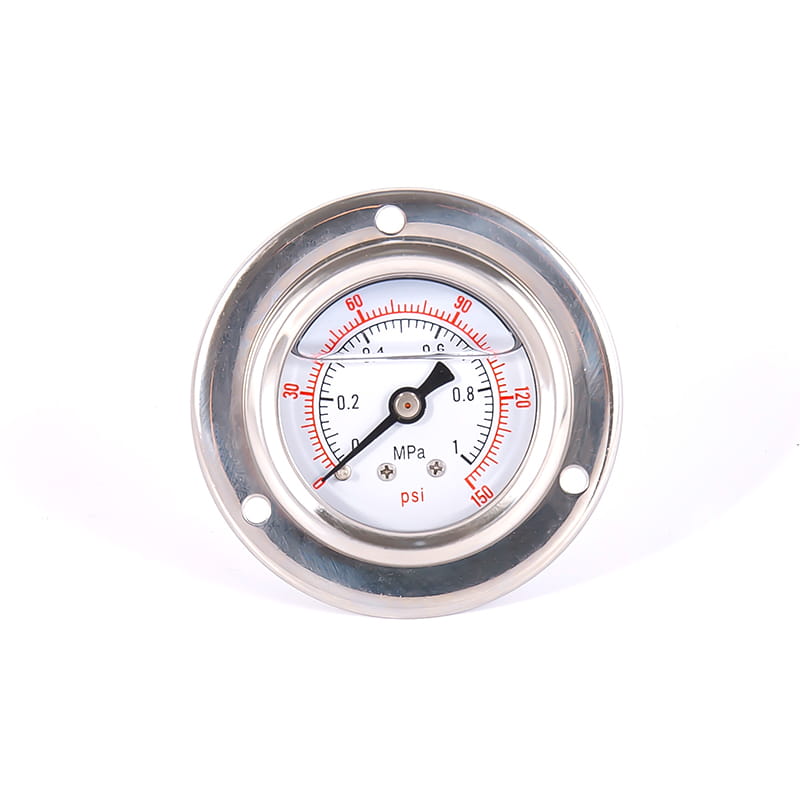

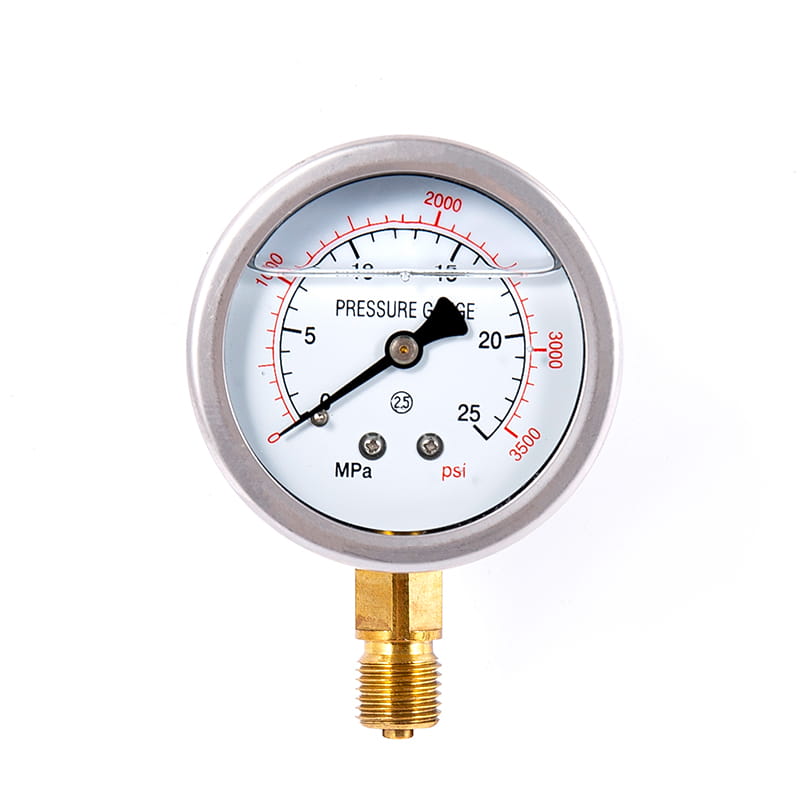

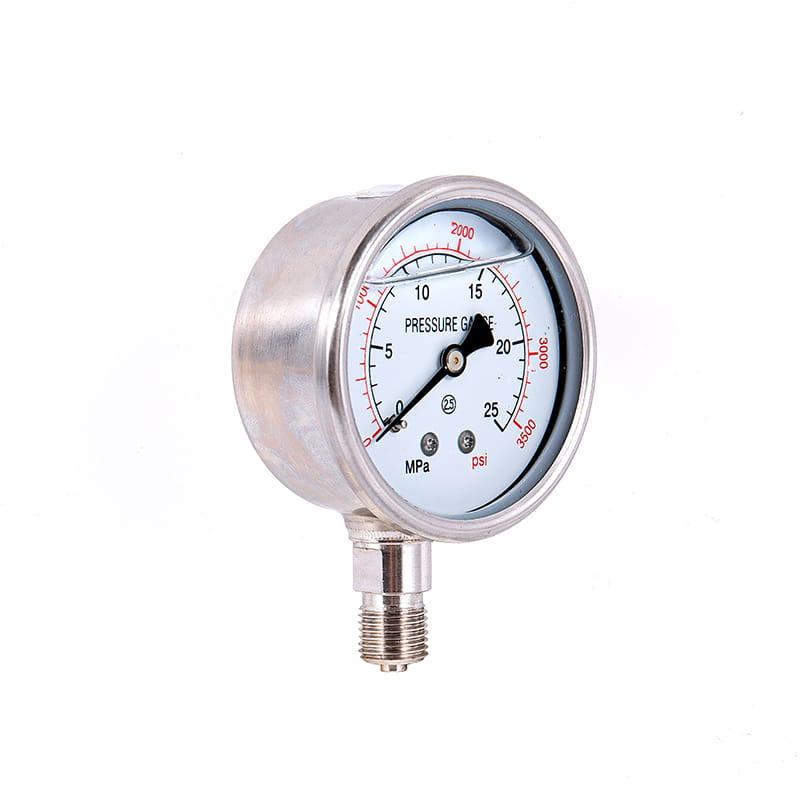

YN 시리즈 100% 구리 연결 지진 저항성 (지진) 압력 게이지

◆ 모델 : YN40 YN50 YN60 YN75 YN100 YN150
◆ 사용 :이 일련의 악기는 특히 환경 기계의 강한 진동이있는 장소에 적합하며 폭력적인 맥동, 충격 및 급격한 중간 압력을 견딜 수 있습니다. 폭발의 위험이없는 액체, 가스 또는 증기의 압력을 측정하는 데 적합합니다. 폭발의 위험이없고, 결정화되지 않으며, 고형화되지 않으며, 구리 및 구리 합금에 부식 효과가 없습니다. 기기는 안정적이고 명확한 판독 값을 나타냅니다. 중장비, 채굴, 석유, 화학 산업, 야금, 전력 및 기타 부서에서 널리 사용됩니다.
◆ 실제 적용에서 다양한 미디어의 특수 특성 (오일 금지, 내화성, 부식성 등)에 따라 기기의 요구 사항은 다르 므로이 일련의 계측기는 많은 해당 특수 기기, 공칭 직경, 설치 유형, 커넥터 스레드, 측정 범위 등과 동일합니다 (충격)와 동일합니다.
2.1 가연성 및 폭발성 매체의 압력 측정에 적합합니다. 기름기가 많은 가연성 물질과 접촉하는 것은 엄격히 금지되어 있습니다. 공장을 떠나기 전에 탈지 처리가 이루어지며 그리스가없는 것으로 테스트되었습니다.
2.1.1 YON 시리즈 충격 방지제 (지진) 산소 압력 게이지
2.1.2 yhn 시리즈 충격 내성 (지진) 수소 압력 게이지
2.1.3 Yyn 시리즈의 충격 내성 (충격) 아세틸렌 압력 게이지
2.2 사용 된 재료는 배지 또는 기기의 부식에 내성이 있으며, 감지 요소와 인터페이스가 깨끗하고 그리스가 없도록하기 위해 미래에 영향을 미치지 않습니다.
2.2.1 yan 시리즈의 충격 내성 (충격) 암모니아 압력 게이지
2.2.2 ydqn 일련의 충격 방지제 (충격) 질소 압력 게이지

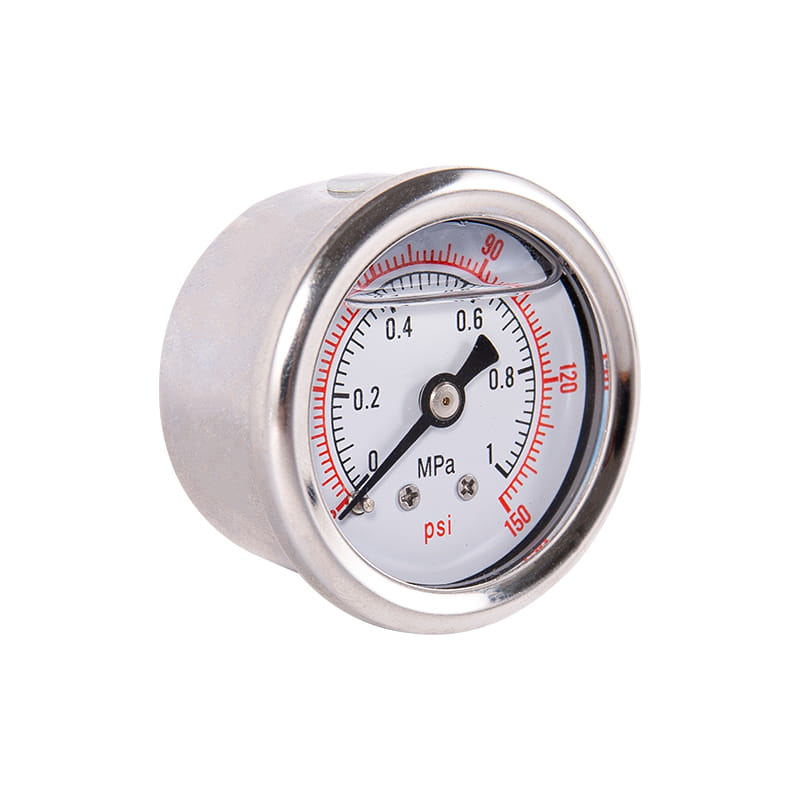

YN 시리즈 충격 압력 게이지
모델 : 40mm (1.5 "), 50mm (2"), 60mm (2.5 "), 100mm (4"), 150mm (6 ")

소개:
일련의 악기는 탁월한 충격 저항, 안정적인 표시, 명확한 판독 값을 가지며, 특히 기계적 진동이 강한 곳에서 사용하기에 특히 적합합니다. 또한 급격한 맥동, 충격 및 갑작스런 하중 감소를 견딜 수 있습니다. 충격 흡수 메커니즘과 액체로 채워진 설계 (일반적으로 글리세린 및 실리콘 오일)는이 압력 게이지를 통해 복잡하고 불리한 조건에서도 신뢰할 수 있고 정밀한 압력 측정을 보장 할 수 있습니다. 탄력성과 정확성으로 인해 다양한 산업에서 널리 사용됩니다.

견적을 받으십시오

◆ 기술 매개 변수 ：

모델 번호		YN40	YN50	YN60	YN75	YN100	YN150
공칭 직경		φ 40	φ 50	φ 60	φ 75	φ 100	φ 150
설치 양식	ⅰ	*	*	*	*	*	*
	ⅱ	/	/	*	/	*	*
	ⅲ	*	*	*	*	/	/
	ⅳ	/	/	*	/	*	*
	ⅴ	*	*	*	*	/	/
	ⅵ	/	/	*	*	*	*
커넥터 스레드		M10 × 1		M14 × 1.5		M20 × 1.5
정확도 클래스		2.5				1.6
측정 범위 ( MPA 둔다		빈: -0.1 ～ 0 압력 진공 ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3-0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 압력: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
환경 적 사용 조건		온도 ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
진동 등급		다섯 · 시간 · 4
Borden 튜브 재료		QSN4-0.3
보호 수업		IP65
구현 표준		JB/T6804
참고 : 1. 공동 스레드는 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다.

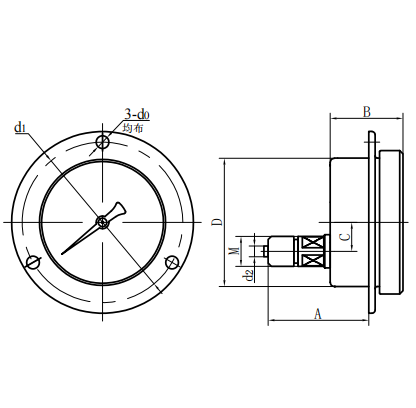

◆ 외부 치수 :

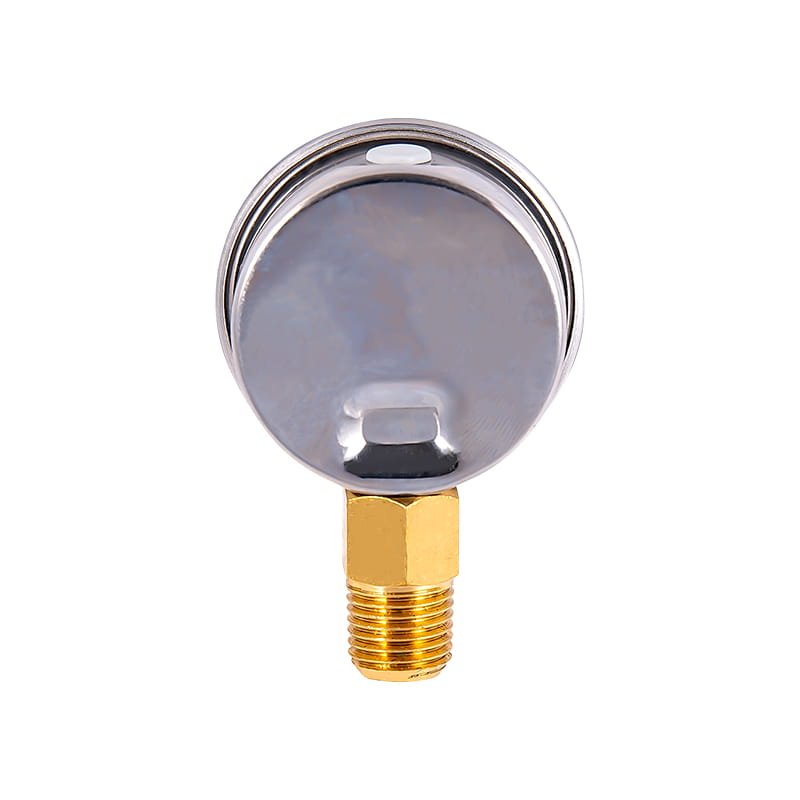

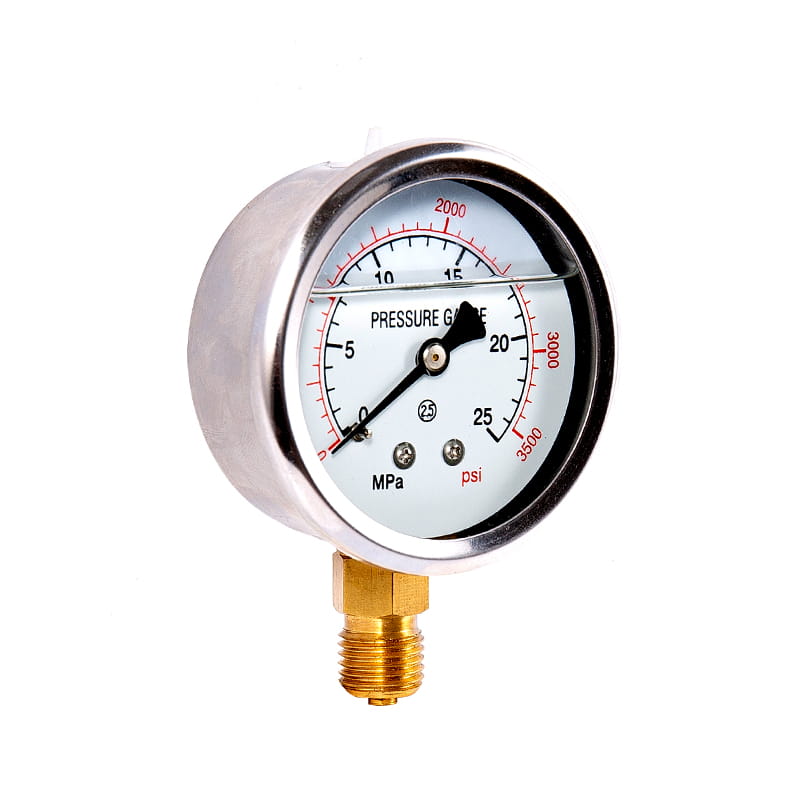

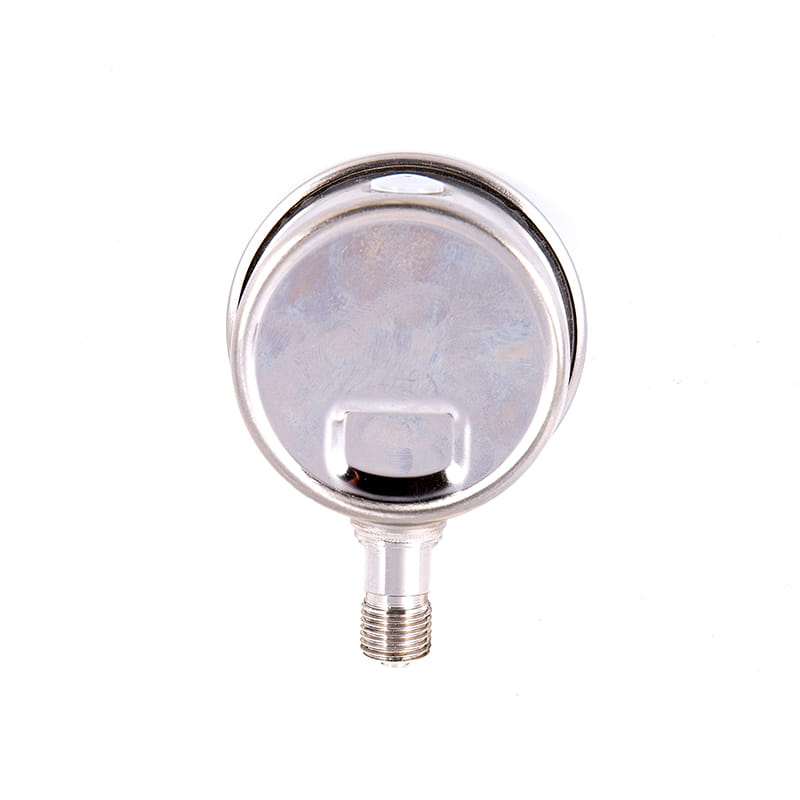

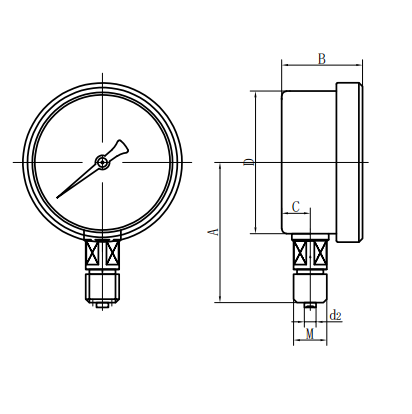

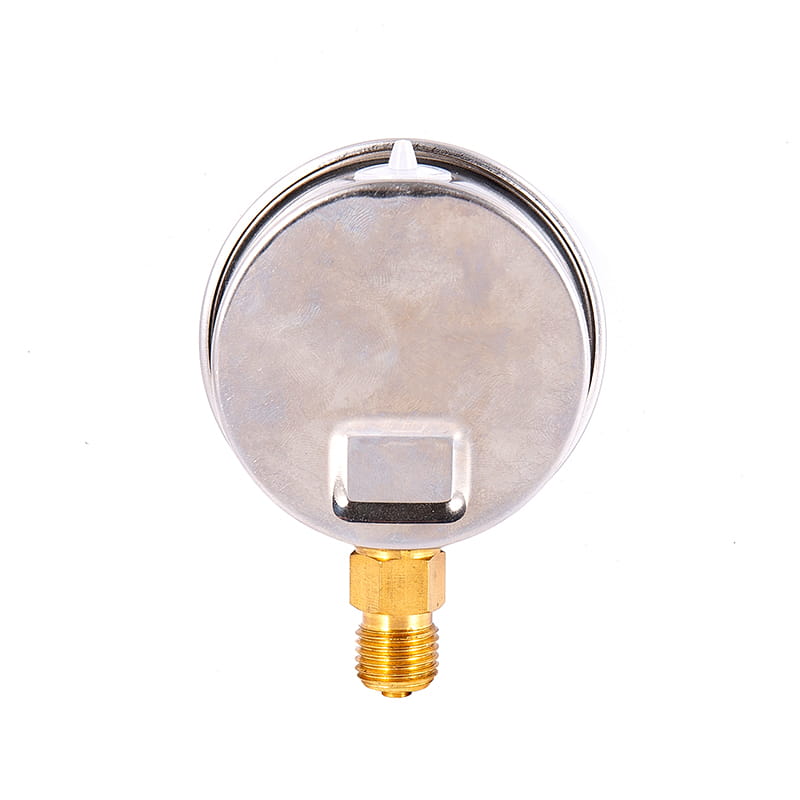

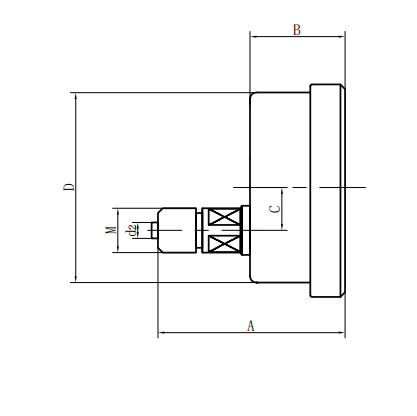

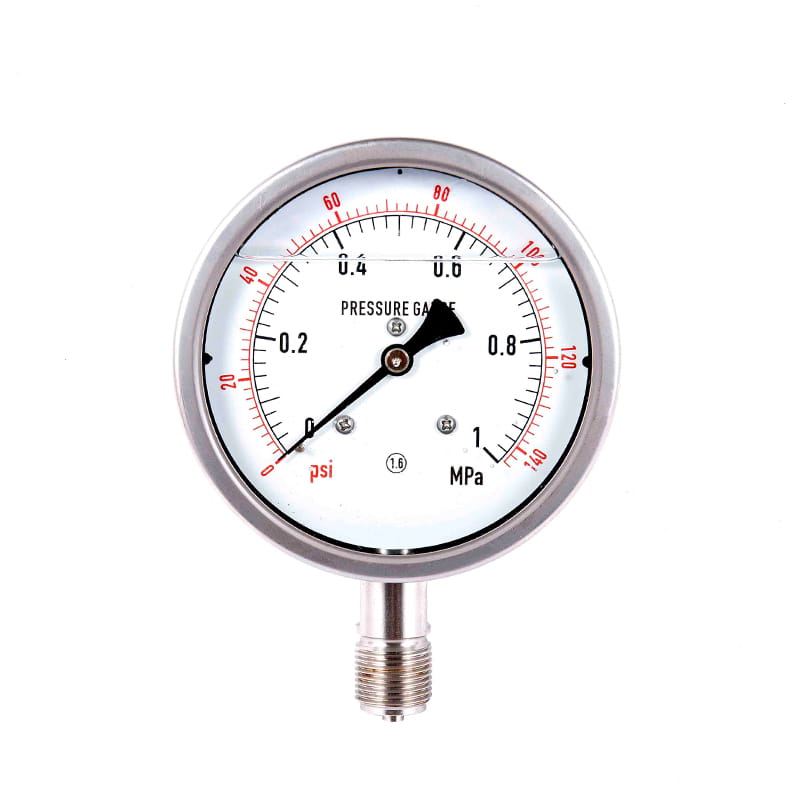

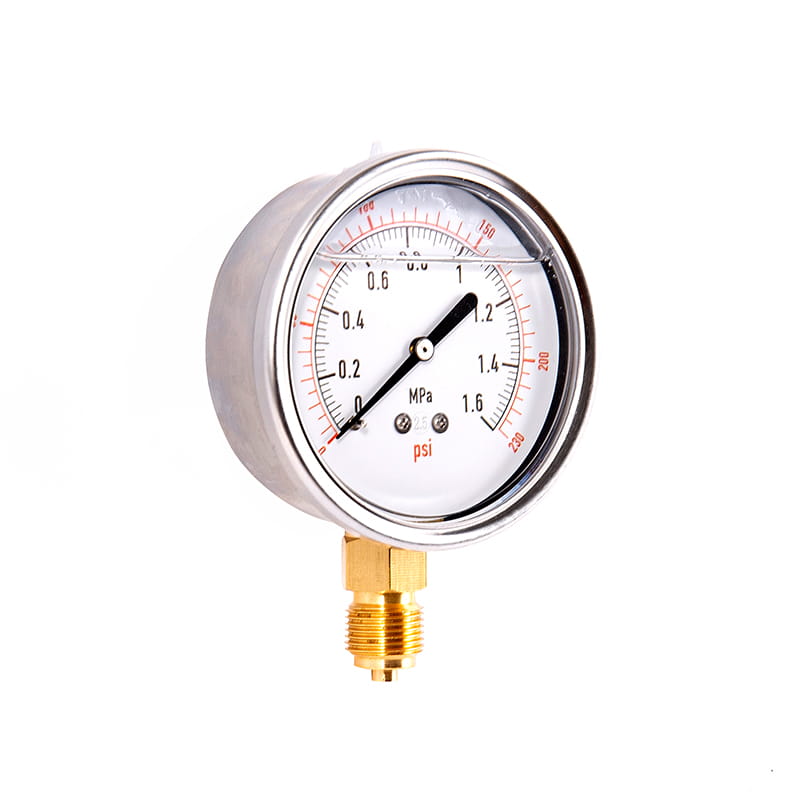

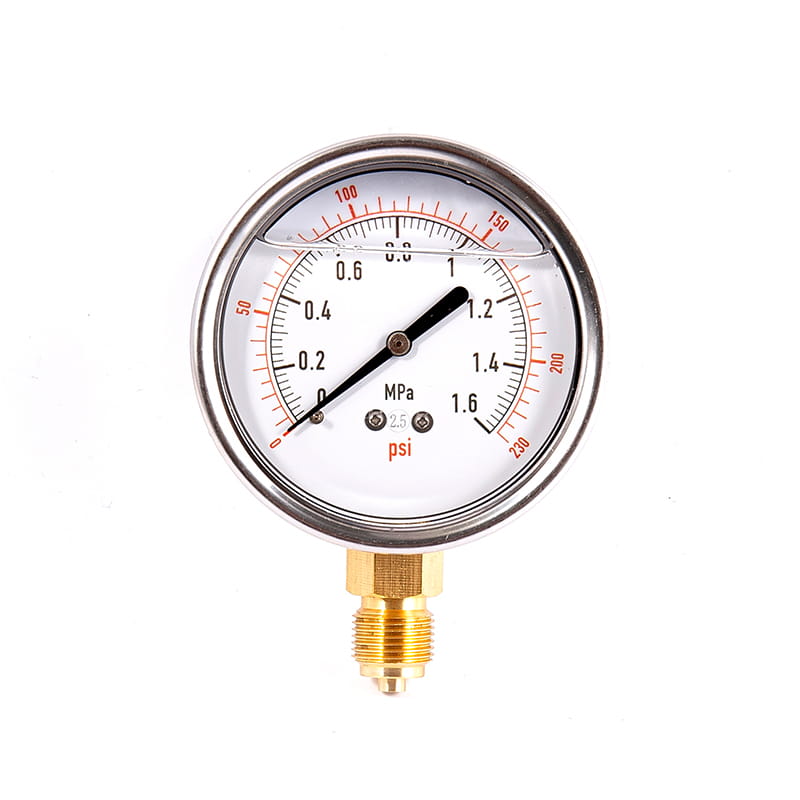

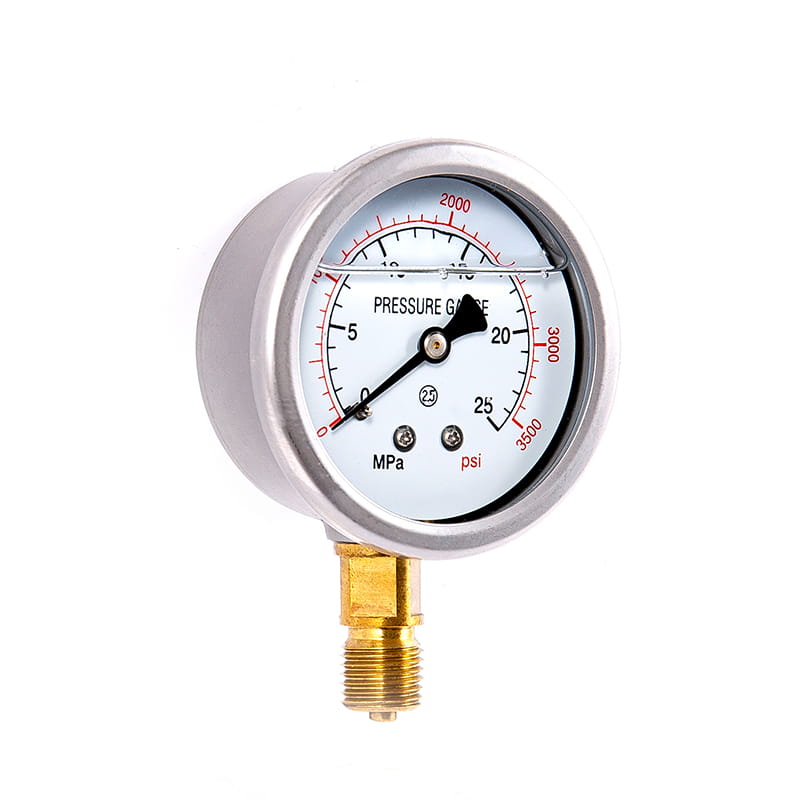

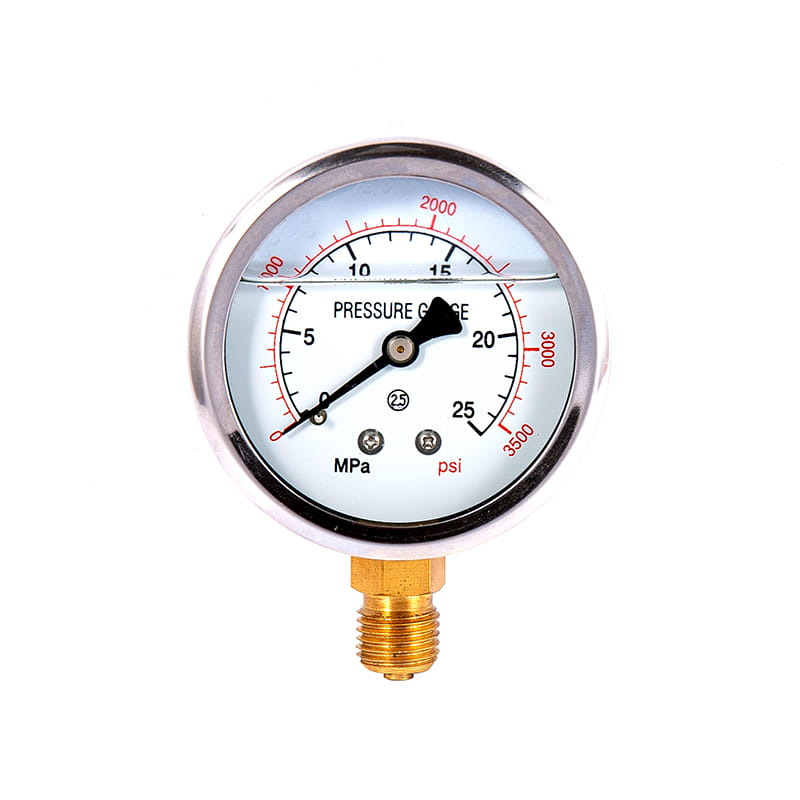

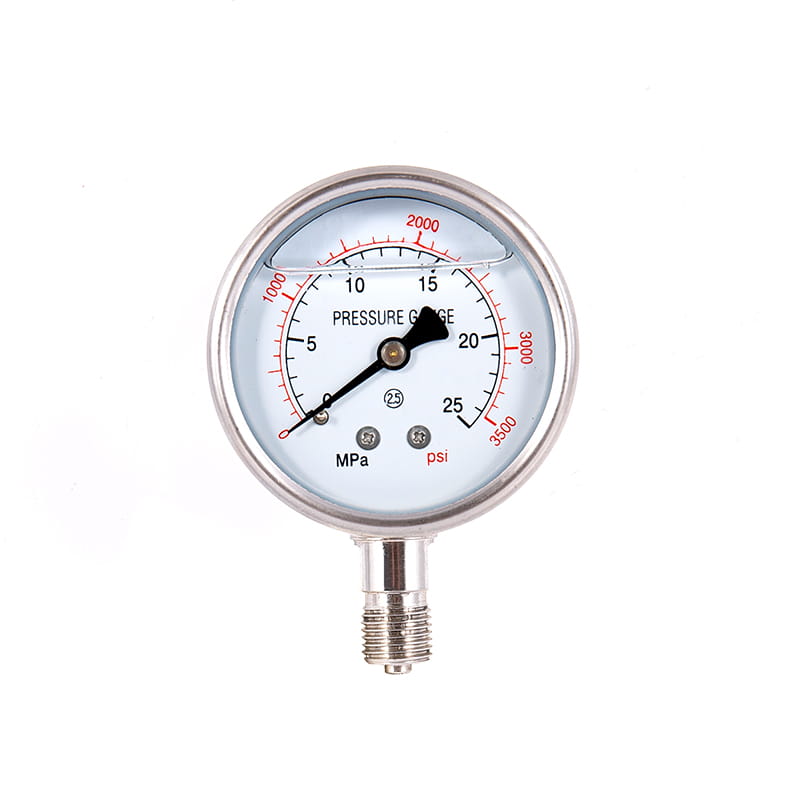

방사형 직접 유형 (()

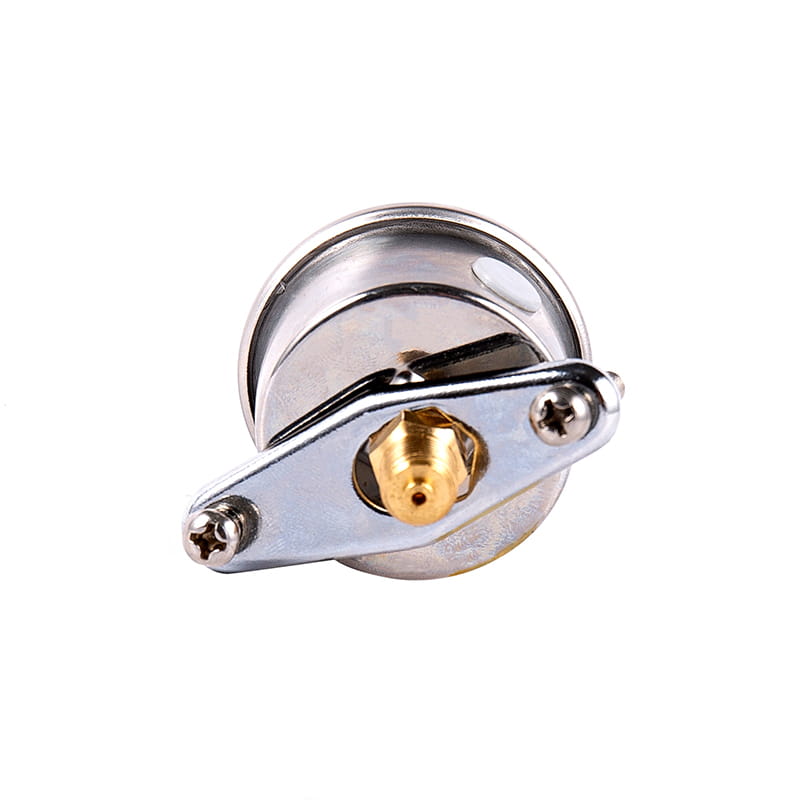

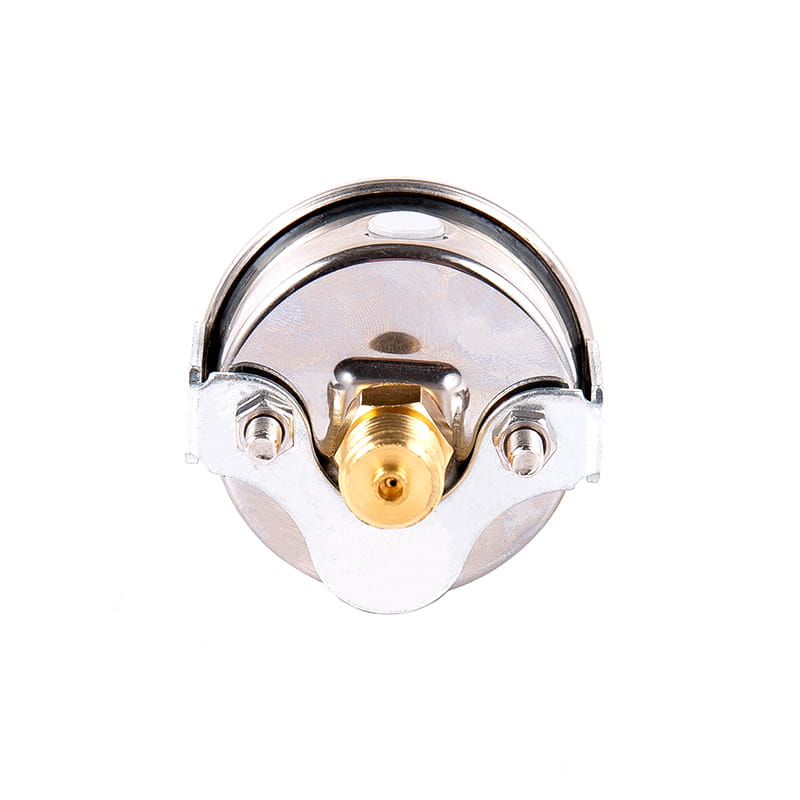

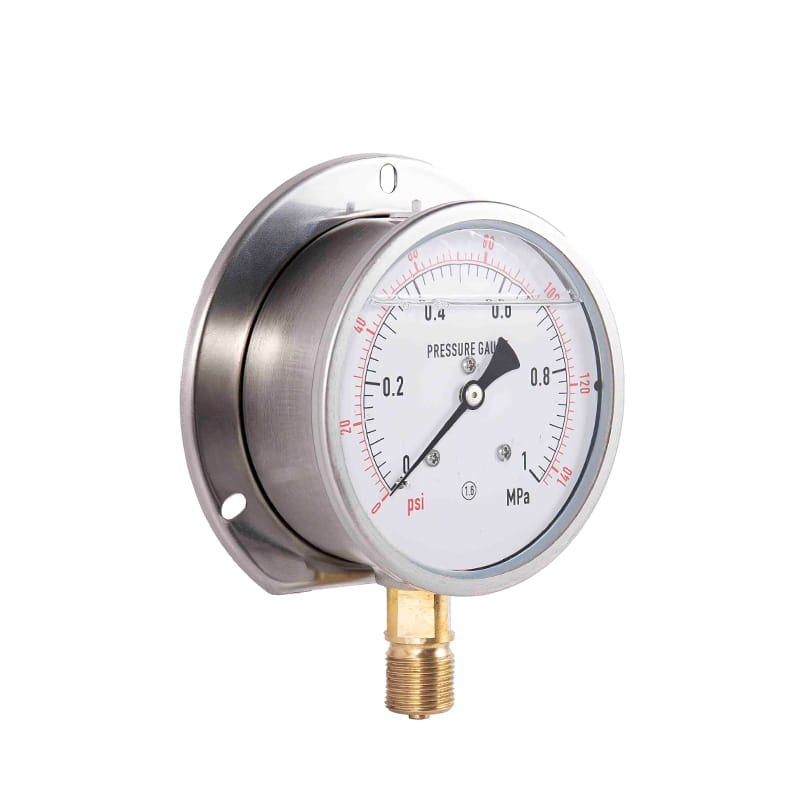

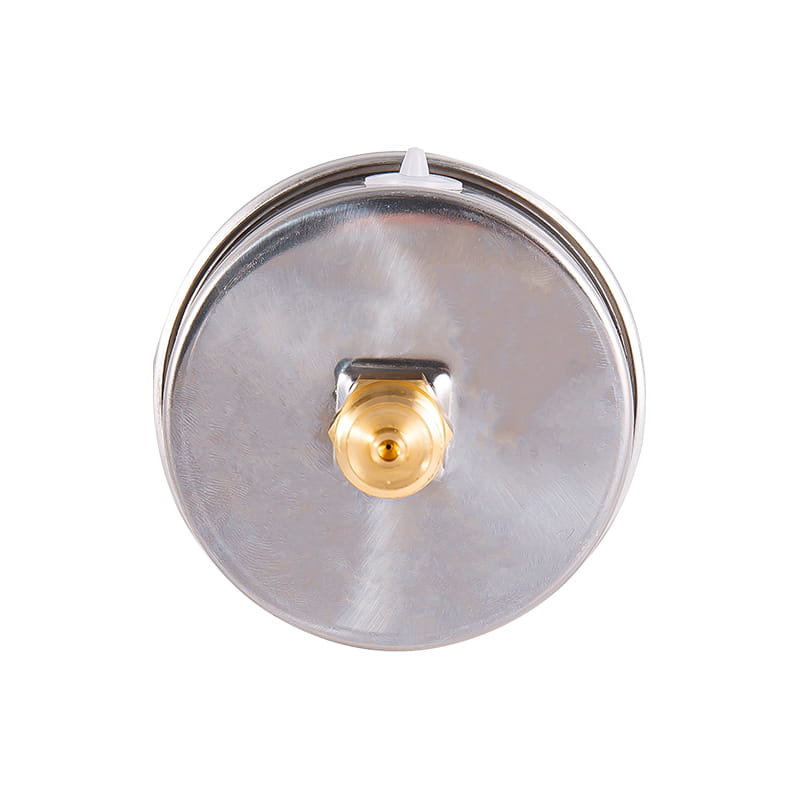

축 편심 직접 유형 (ⅱ)

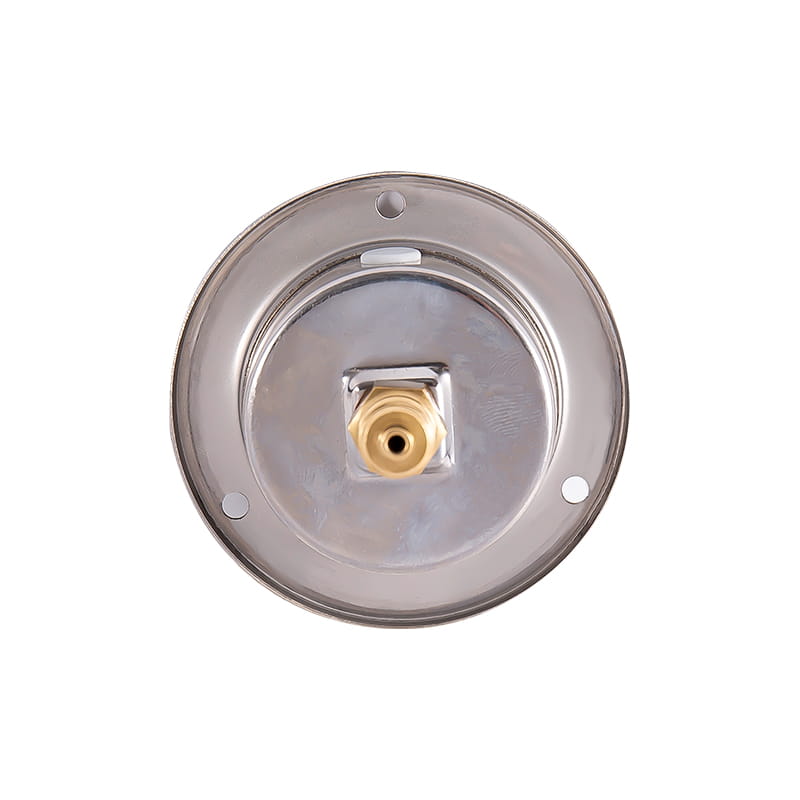

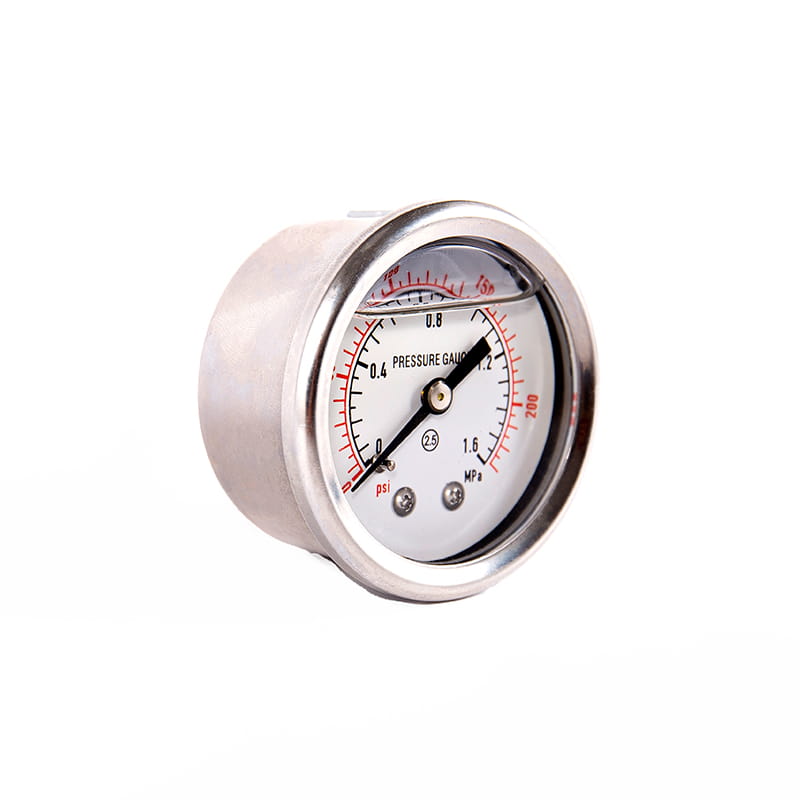

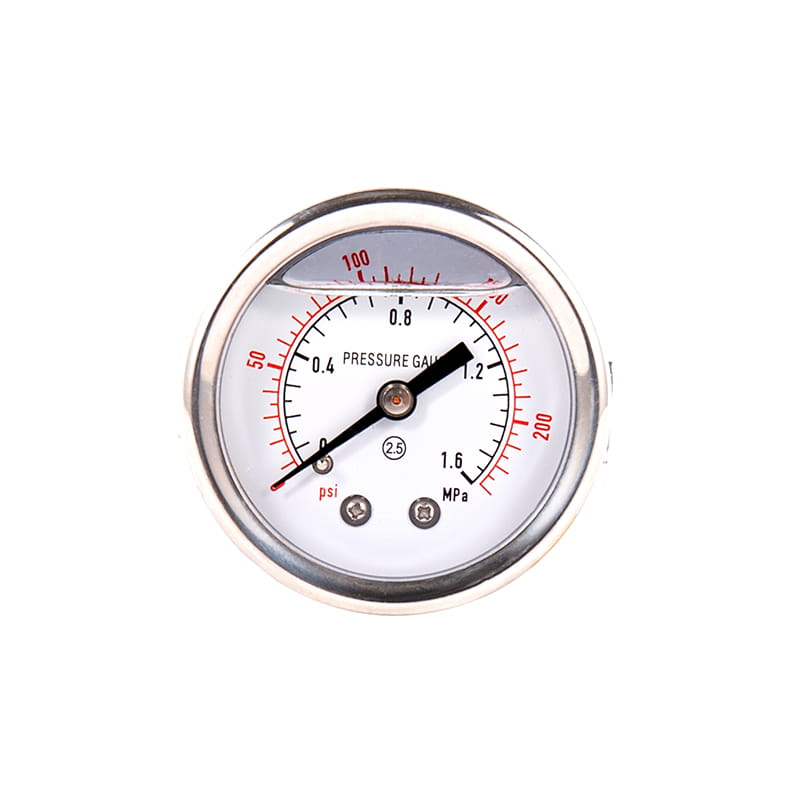

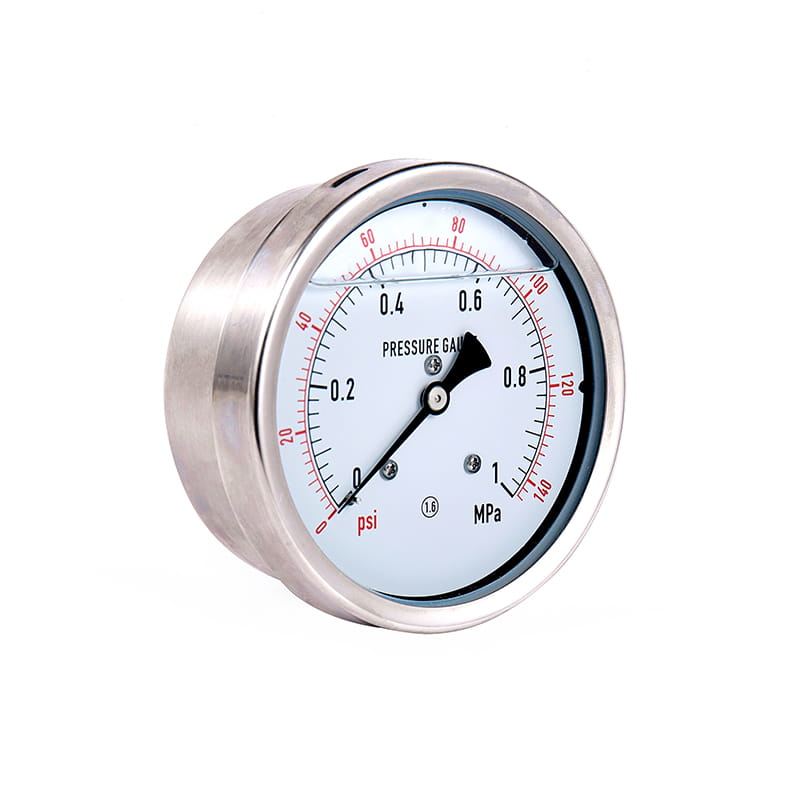

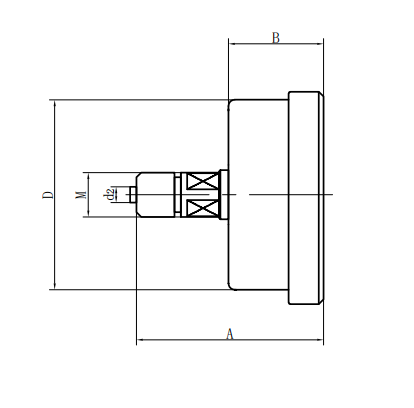

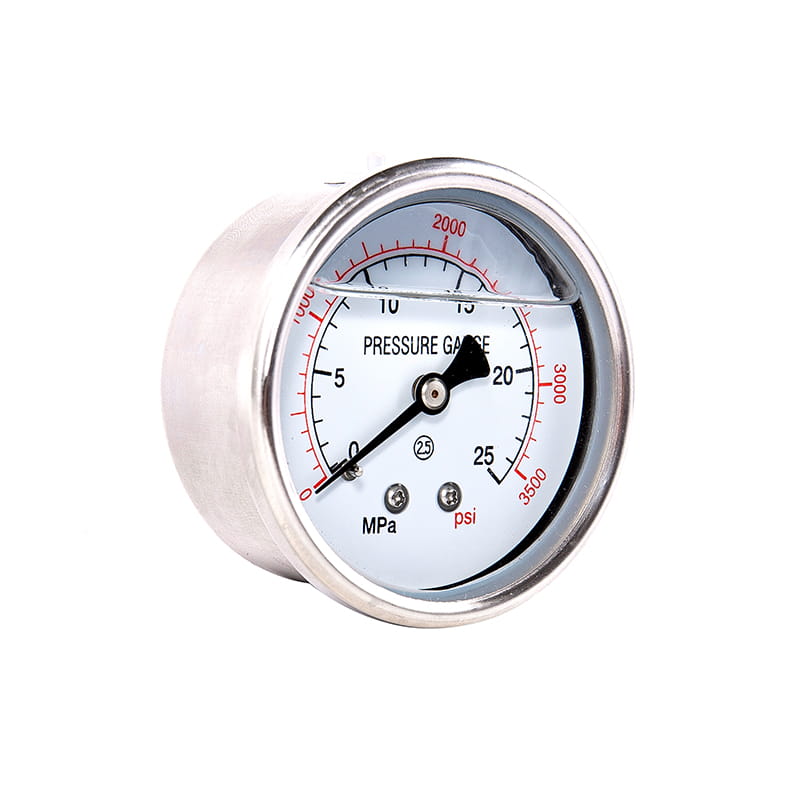

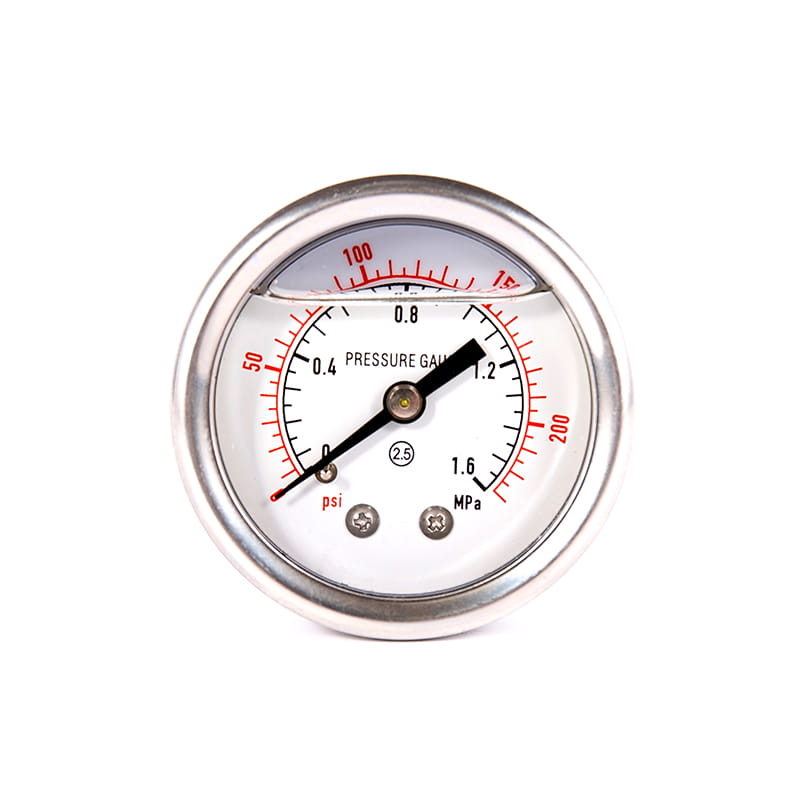

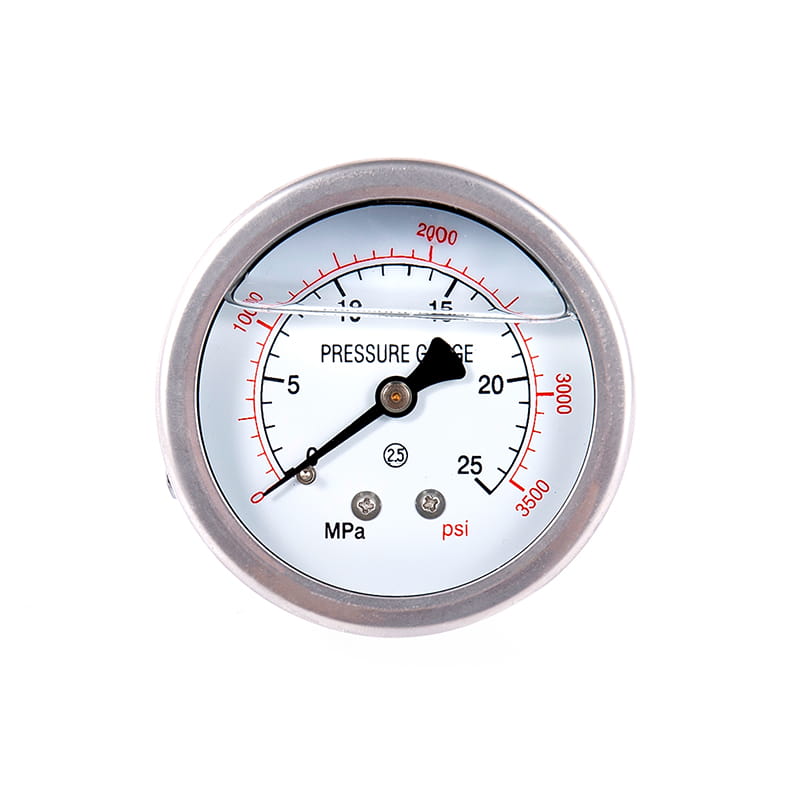

축 방향 동심 직접 유형 (III)

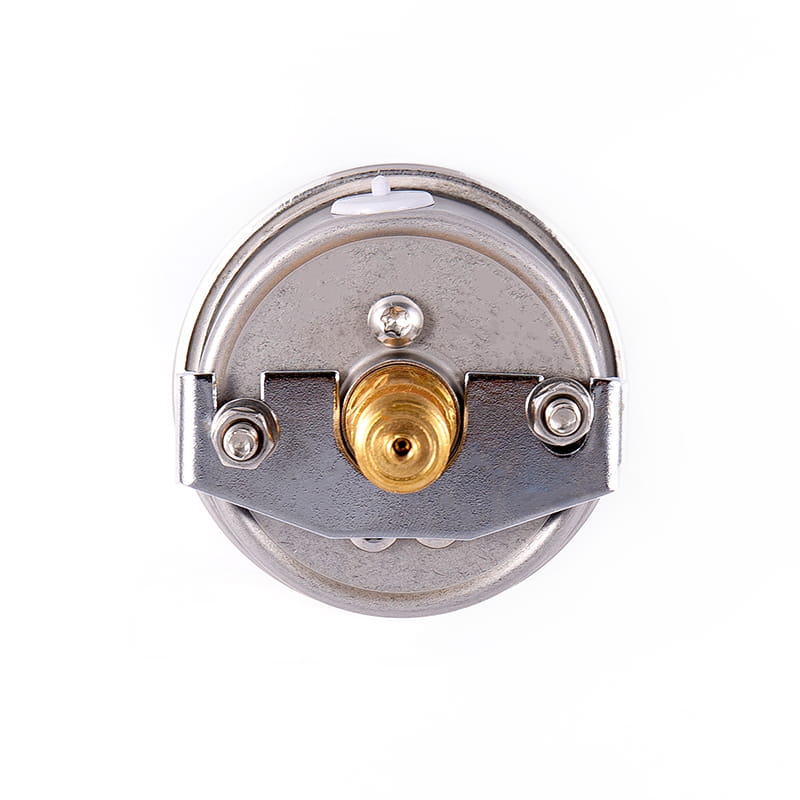

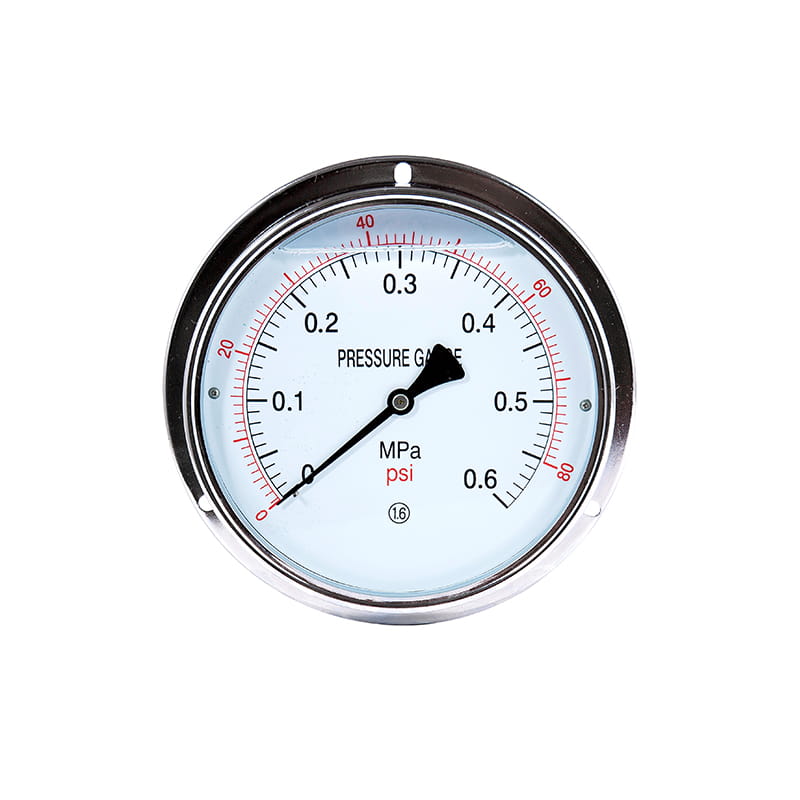

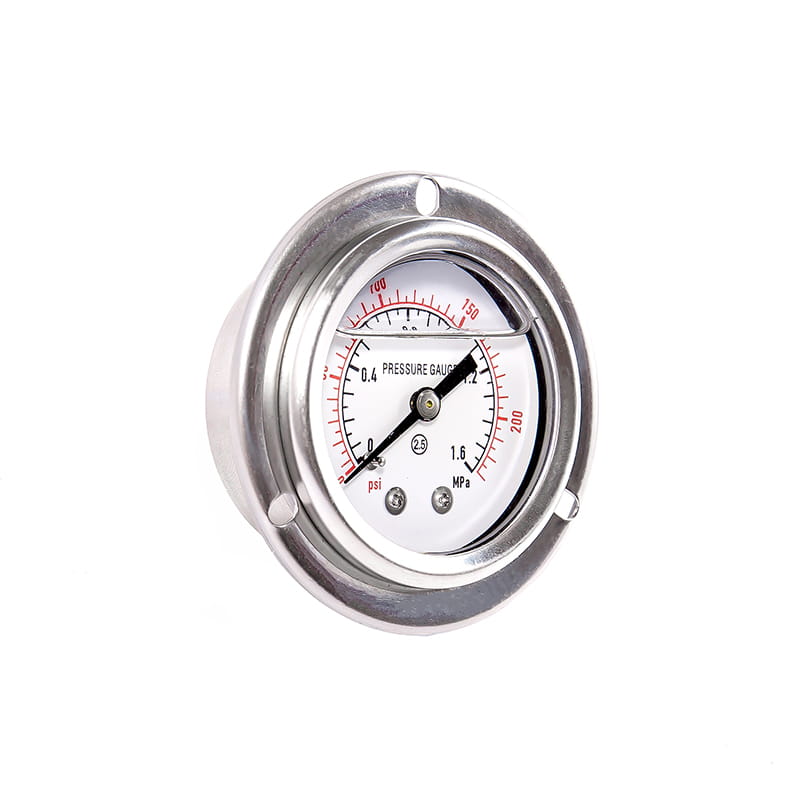

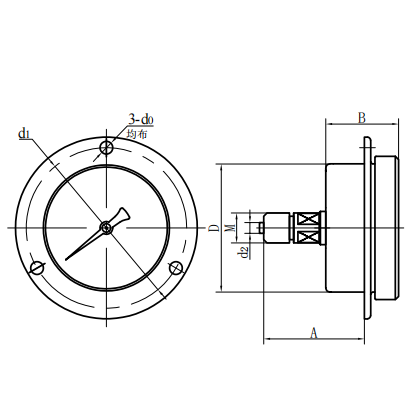

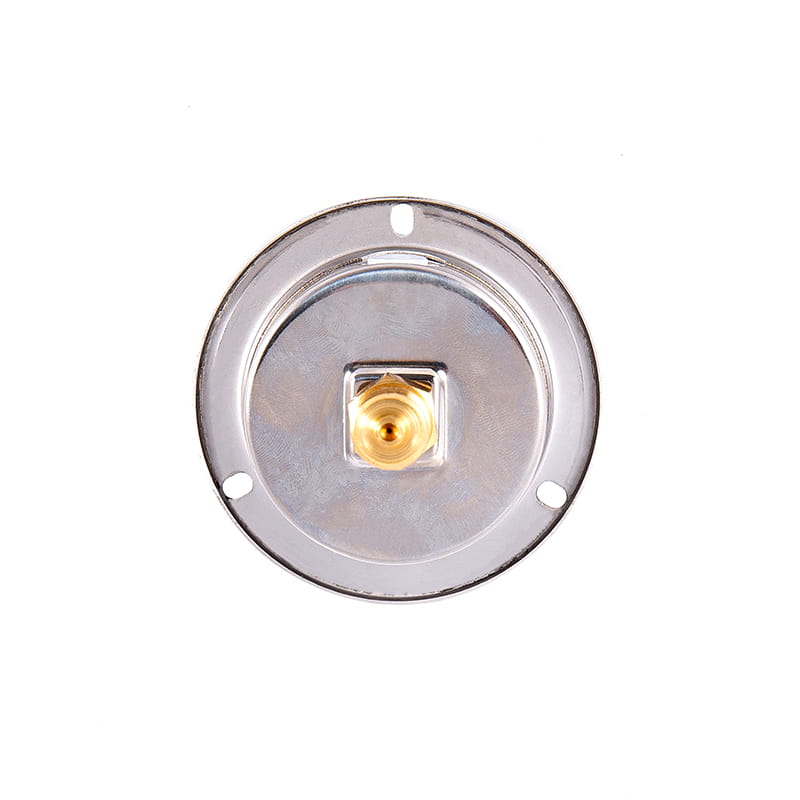

축 편심 삽입 유형 (IV)

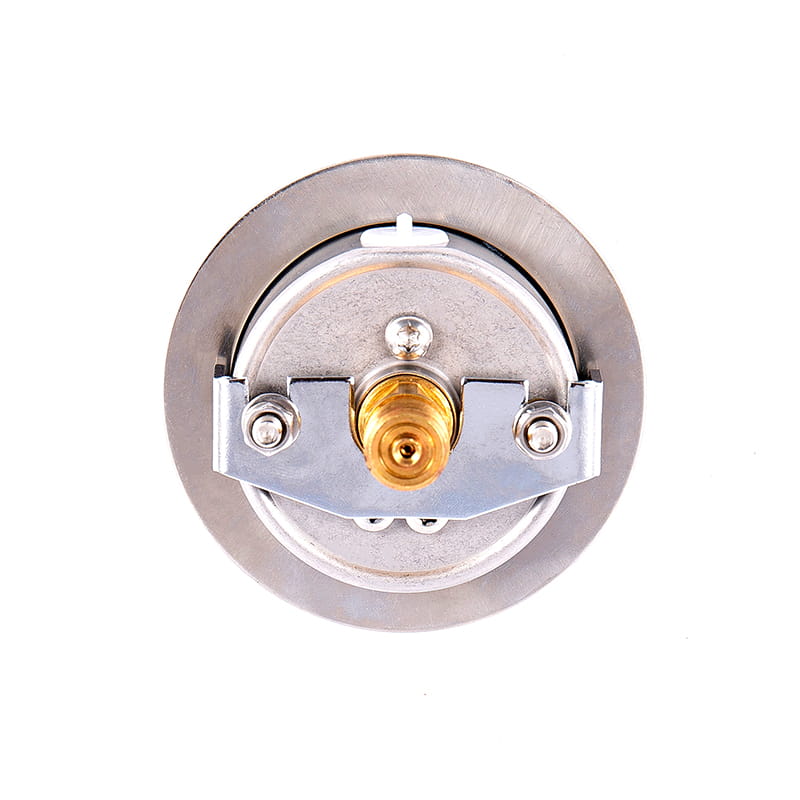

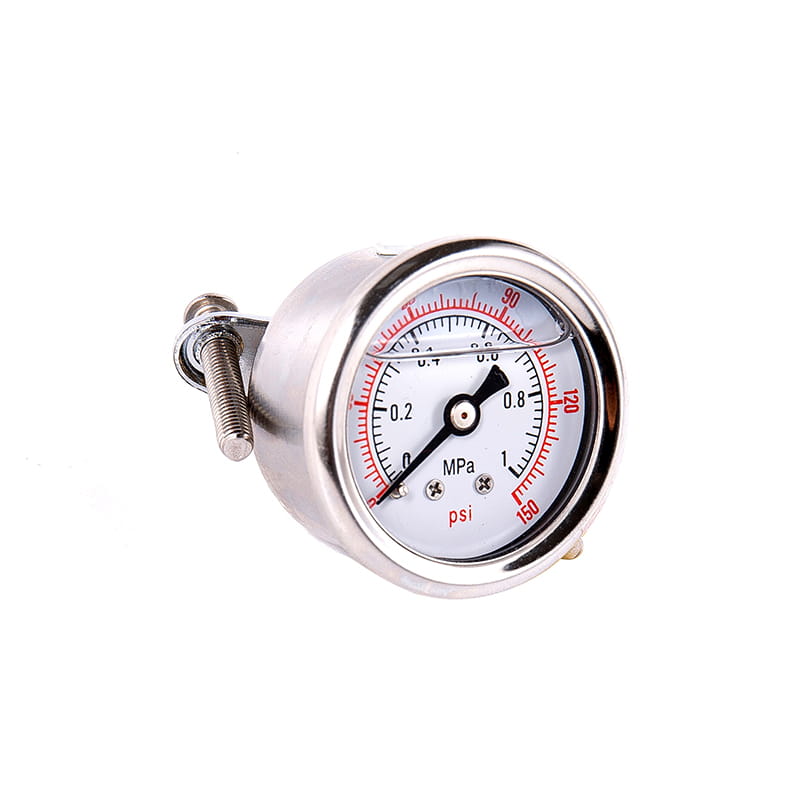

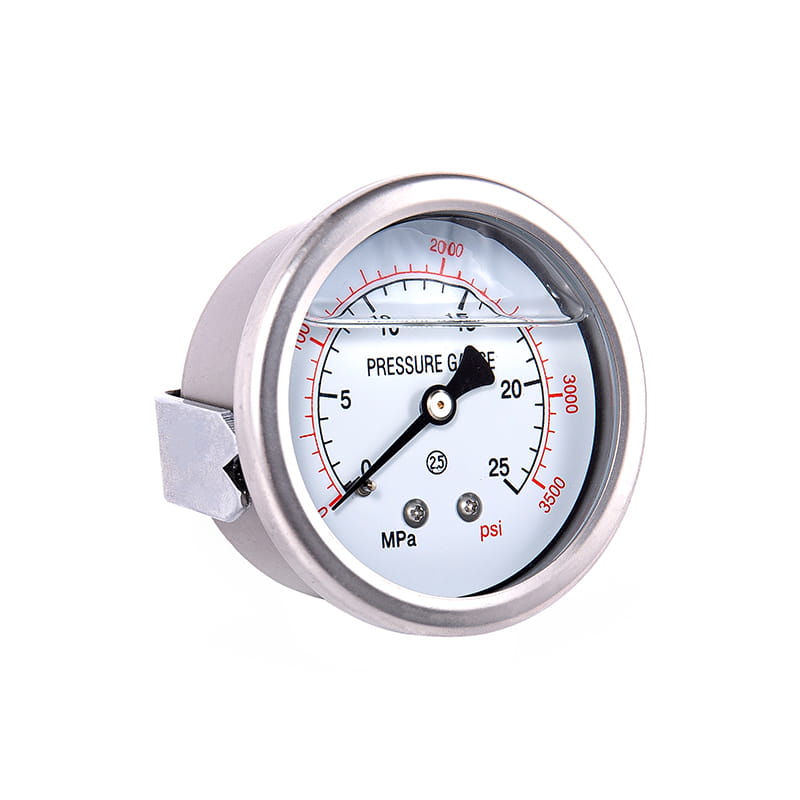

축 방향 동심 삽입 유형 (V)

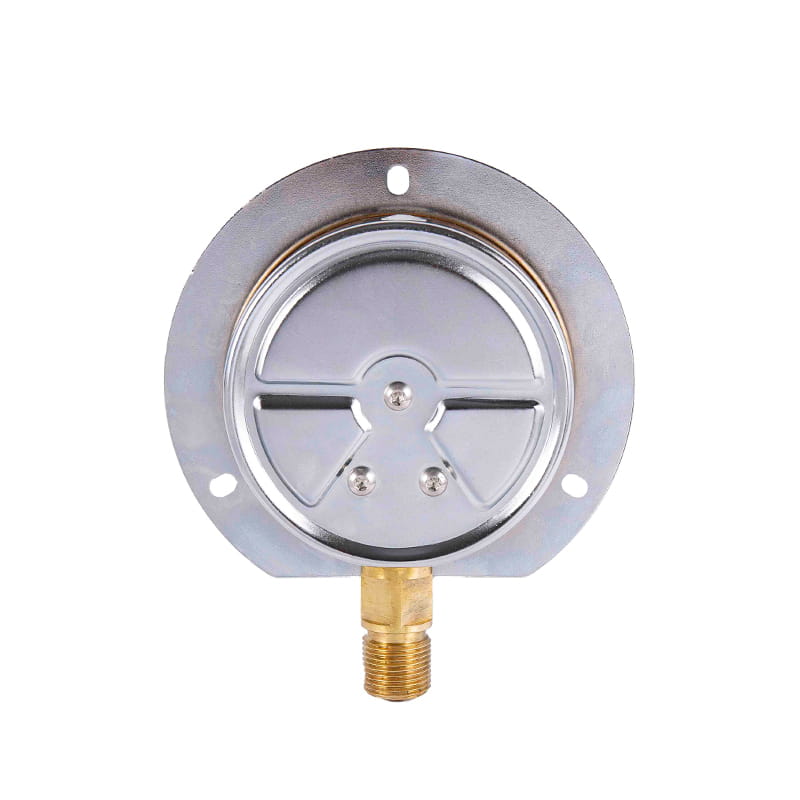

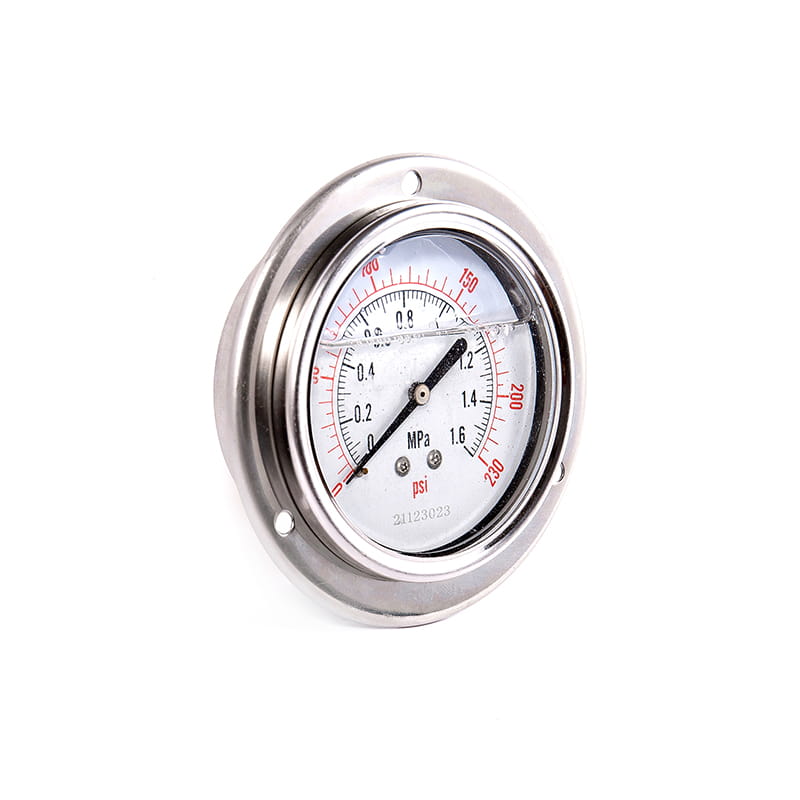

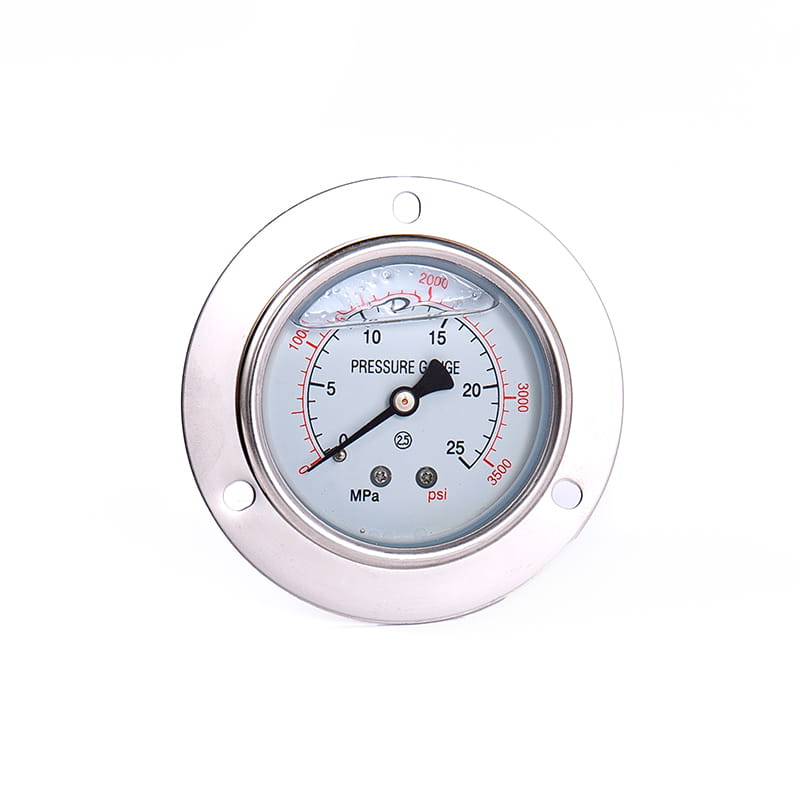

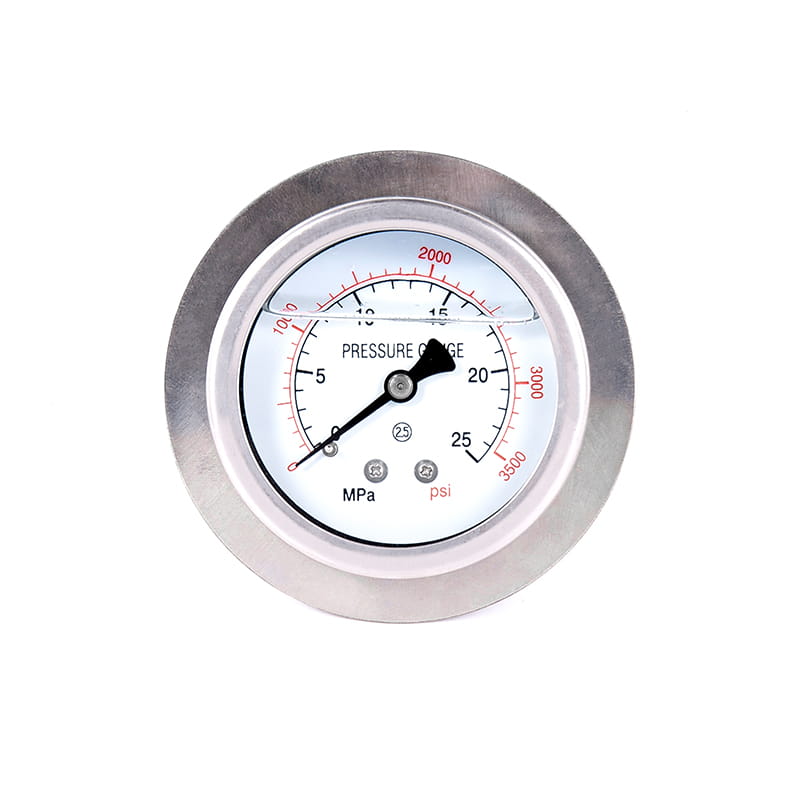

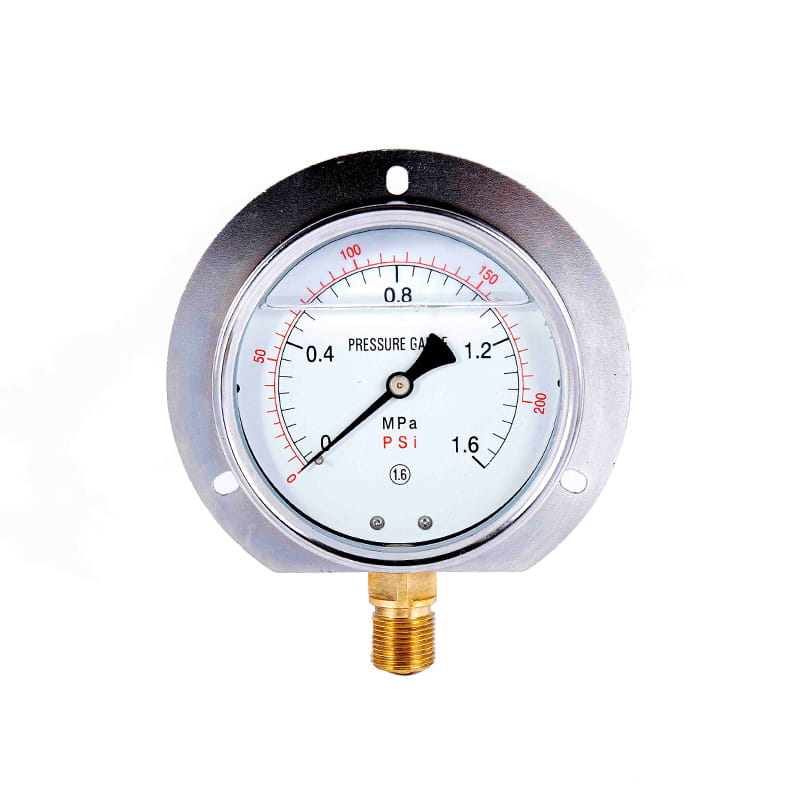

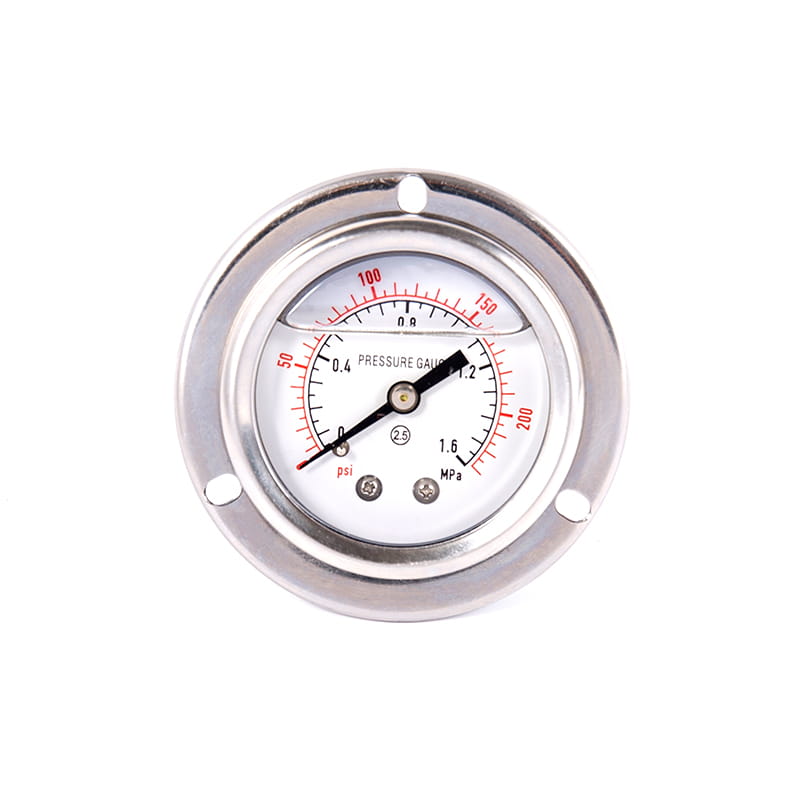

방사형 볼록 유형 (vi)

모델 번호	전체 차원 ( mm 둔다
	에이	비	기음	디	D0	D1	D2	중
YB40 －ⅰ	38	25	8.5	φ 41	/	/	φ 3.5	M10 × 1
YB40 －ⅲ	45	26	/	φ 41	/	/	φ 3.5	M10 × 1
YB40 －ⅴ	38	26	/	φ 41	φ 3.5	φ 62	φ 3.5	M10 × 1
YB50 －ⅰ	50	29	9.5	φ 52	/	/	φ 4	M10 × 1
YB50 －ⅲ	54	29	/	φ 52	/	/	φ 4	M10 × 1
YB50 －ⅴ	47	29	/	φ 52	φ 4	φ 72	φ 4	M10 × 1
YB60 －ⅰ	56	33	11	φ 60	/	/	φ 5	M14 × 1.5
YB60 －ⅱ	61	32.5	18	φ 60	/	/	φ 5	M14 × 1.5
YB60 －ⅲ	61	32.5	/	φ 60	/	/	φ 5	M14 × 1.5
YB60 －ⅳ	55	32.5	18	φ 60	φ 5	φ 75	φ 5	M14 × 1.5
YB60 －ⅴ	55	32.5	/	φ 60	φ 5	φ 75	φ 5	M14 × 1.5
YB60 －ⅵ	56	33	11	φ 60	φ 5	φ 75	φ 5	M14 × 1.5
YB75 －ⅰ	67	32	10	φ 75	/	/	φ 5	M14 × 1.5
YB75 －ⅲ	54	32	/	φ 75	/	/	φ 5	M14 × 1.5
YB75 －ⅴ	54	32	/	φ 75	φ 5	φ 91	φ 5	M14 × 1.5
YB75 －ⅵ	62	32	10	φ 75	φ 5	φ 89	φ 5	M14 × 1.5
YB100 －ⅰ	90	48	15	φ 100	/	/	φ 6	M20 × 1.5
YB100 －ⅱ	83	44	34	φ 100	/	/	φ 6	M20 × 1.5
YB100 －ⅳ	68	44	34	φ 100	φ 6	φ 118	φ 6	M20 × 1.5
YB100 －ⅵ	90	48	15	φ 100	φ 6	φ 118	φ 6	M20 × 1.5
YB150 －ⅰ	117	51	16.5	φ 150	/	/	φ 6	M20 × 1.5
YB150 －ⅱ	92	52	55	φ 150	/	/	φ 6	M20 × 1.5
YB150 －ⅳ	69	52	55	φ 150	φ 6	φ 165	φ 6	M20 × 1.5
YB150 －ⅵ	117	53	28	φ 150	φ 6	φ 165	φ 6	M20 × 1.5
