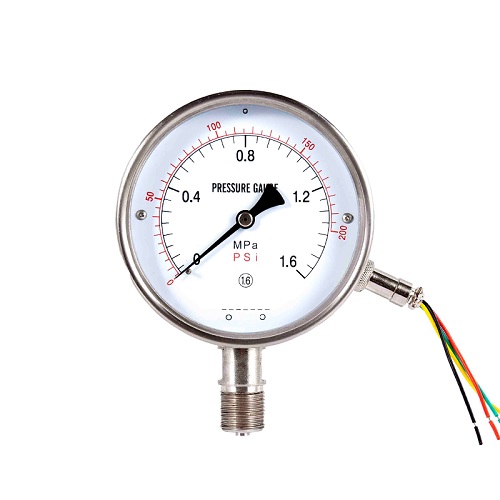

세부 사항을 참조하십시오 원격 전송 압력계
산업 생산 및 다양한 엔지니어링 분야에서 압력 측정은 중요한 작업입니다. 원격 변속기 압력 게이지 , 압력 값을 전기 신호로 변환하고 원격으로 전송할 수있는기구로서, 대체 할 수없는 역할을합니다. 압력 값을 실시간으로 표시 할 수있을뿐만 아니라 원격 제어 센터에 데이터를 전송하여 작업자가 언제든지 모니터링하고 조정할 수 있습니다.
오늘, 파트레이 압력 게이지의 모델, 구조 및 재료를 탐구합시다.
1. 모델 번호의 의미를 공개합니다
원격 압력 게이지의 모델 번호에는 일반적으로 많은 정보가 포함되어 있습니다. 다른 제조업체의 모델에 대한 이름 지정 규칙은 약간 다를 수 있지만 일반적으로 특정 패턴을 따릅니다. 공통 YTZ-150을 예로 들어 보겠습니다.
"Y"는 압력 게이지 제품의 범용 기호 인 압력 게이지를 나타내며, 이는 압력 측정 기기의 범주에 속함을 나타냅니다.
"TZ"는 일반적으로 저항 원격 변속기와 같은 원격 전송 방법을 나타냅니다. 여기서는이 압력 게이지가 저항 변화를 통해 압력 신호의 원격 전송을 달성 함을 나타냅니다.
"150"은 압력 게이지 다이얼의 공칭 직경이 150mm임을 나타냅니다. 다이얼 직경이 클수록 판독 값을 더 명확하게 만들고 거리에서 압력 값을 관찰 해야하는 상황에 적합합니다.
또한 일부 모델 뒤에 다른 문자가 이어집니다. 예를 들어, "Z"는 충격에 대한 유형을 나타내며,이 원격 압력 게이지는 기계적 진동에 저항하는 특정 능력이 있으며 진동이있는 작업 환경에 적합하다는 것을 나타냅니다. "B"는 스테인레스 스틸 재료를 나타낼 수 있는데, 이는 압력 게이지가 스테인레스 스틸을 재료로 선택하여 부식성을 향상시키고 부식성 매체의 압력을 측정하는 데 적합하다는 것을 의미합니다.
2. 내부 구조의 포괄적 인 분석
원격 압력 게이지는 주로 측정 부품, 저항 요소, 전송 메커니즘, 하우징 및 연결 인터페이스 등으로 구성됩니다.
측정 섹션 : 코어 구성 요소는 Bourdon 튜브이며, 이는 특정 모양으로 구부러진 중공 금속 튜브입니다 (일반적으로 C 형태). 측정 된 배지의 압력이 부르돈 튜브에 들어가면 튜브 끝은 힘으로 인해 탄성 변형을 겪게됩니다. 압력이 클수록 변형이 더 명백합니다. 이 변형은 압력 측정의 기초이며, 후속 신호 변환 및 디스플레이는 모두이를 기반으로합니다.
저항 요소 : 일반적으로 슬라이딩 전위차계가 사용됩니다. 브러시는 스프링 튜브의 변속기 메커니즘에 연결됩니다. 압력 변화로 인해 스프링 튜브가 변형되면 브러시가 전위차계에서 미끄러 져 전위차계의 저항 값을 변경합니다. 저항 값의 이러한 변화는 측정 된 압력에 비례하여 압력 신호에서 저항 신호로의 변환을 달성합니다.
변속기 메커니즘 : 커넥팅로드, 기어 등으로 구성됩니다. "브리지"및 "앰프"로 기능합니다. 한편으로는 스프링 튜브의 약간의 변형을 브러시로 전달하여 전위차계에서 미끄러 져 나옵니다. 반면, 스프링 튜브의 약간의 변위를 증폭시켜 포인터가 다이얼에서 회전하도록하여 압력 값을 국한적으로 나타냅니다.
쉘 : 주요 기능은 내부 구성 요소를 보호하고 먼지, 수분, 기계적 충돌 등을 방지하는 것입니다. 일반적인 쉘 재료에는 탄소강과 스테인레스 스틸이 포함됩니다. 탄소강 껍질은 비용이 저렴하며 일반적인 작업 환경에 적합합니다. 스테인레스 스틸 쉘은 더 나은 녹 예방 및 부식 저항성 특성을 가지며 습한 조건 또는 부식성 가스 또는 액체와 같은 가혹한 환경에 적합합니다.
연결 인터페이스 : 테스트 된 장비를 파이프 라인에 연결하는 데 사용됩니다. 공통 연결 방법은 스레드 연결입니다. 예를 들어, M20*1.5의 나사 사양은 일반적으로 사용됩니다. 이 연결 방법은 설치에 편리하고 밀봉 성능이 우수하여 테스트 된 매체가 누출되지 않도록합니다.
3. 자료 선택
원격 압력 게이지의 각 구성 요소에 대한 재료 선택은 성능, 해당 범위 및 서비스 수명에 직접적인 영향을 미칩니다.
Borden 튜브 재료 :
구리 합금 : 형광 청동 등과 같은 탄력성과 부식 저항성을 가지고 있으며 가격이 상대적으로 저렴합니다. 이들은 폭발 위험이없는 액체, 가스 또는 증기의 압력을 측정하는 데 적합하며, 결정화되지 않으며, 고형화되지 않으며, 구리 및 구리 합금에 부식을 일으키지 않습니다. 예를 들어, 물과 공기와 같은 공통 매체의 압력을 측정하는 데 사용됩니다.
스테인리스 스틸 : 304/316/316L 스테인레스 스틸과 같은 재료는 매우 강한 내식성을 가지고 있습니다. 그것들은 알칼리성 성질이 약하지만 폭발 위험은없고, 결정화되지 않으며, 굳어지지 않는 액체, 가스 또는 증기의 압력을 측정하는 데 적합합니다. 화학 공학, 석유 및 제약과 같은 산업에서 널리 사용됩니다. 이 산업의 측정 된 매체는 종종 특정 부식성 특성을 가지고 있습니다.
쉘 재료 :

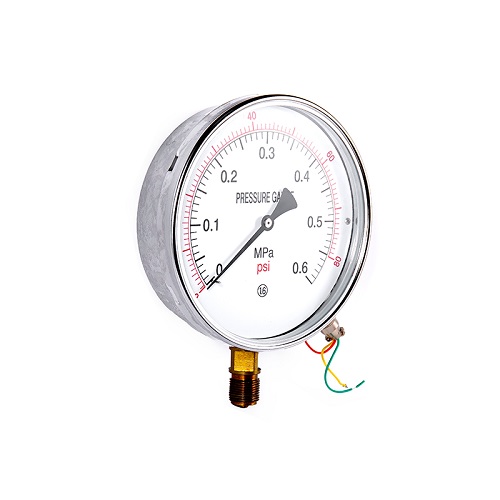

탄소강 : 비용 효율적이고 처리하기 쉽고 일반 환경에서 압력 게이지의 보호 요구 사항을 충족 할 수 있습니다. 부식성이 높지 않은 경우, 일반적인 기계식 가공 워크샵과 같이 부식성 물질이없는 환경은 비교적 건조한 경우, 탄소 강철로 싸인 원격 변속기 압력 게이지를 선택할 수 있습니다.
스테인레스 스틸 : 우수한 방지 방지 및 부식성 저항 특성이 있습니다. 부식성 가스 나 액체가있는 습한 환경에서도 오랫동안 안정적으로 작동 할 수 있습니다. 작업 조건이 가혹한 화학 공학, 해양 공학 및 식품 가공과 같은 산업에서는 스테인리스 스틸에 밀착 원격 변속기 압력 게이지가 더 잘 선택됩니다.
커넥터 재료 :
구리 커넥터 : 일반적으로 구리 합금 스프링 튜브와 함께 사용되며 부식성 매체가없는 압력 측정 시스템에 적합합니다. 구리 합금 스프링 튜브와 호환성이 우수하며 탁월한 연결 및 밀봉 성능을 보장 할 수 있습니다.
스테인레스 스틸 조인트 : 스테인레스 스틸 스프링 튜브와 결합하여 부식성 매체와 관련된 상황에 적합합니다. 부식성은 스테인레스 스틸 스프링 튜브의 부식성과 호환되며, 미디어 부식으로 인한 조인트의 누출 및 기타 문제를 효과적으로 방지하여 전체 시스템의 신뢰성 및 서비스 수명을 향상시킵니다.
요약:
원격 압력 게이지의 모델, 구조 및 재료는 상호 관련되어 있으며 상호 영향을 미칩니다. 원격 압력 게이지를 선택할 때는 특정 응용 프로그램 시나리오, 측정 된 매체의 특성 및 측정 정확도 요구 사항을 기반으로 이러한 요소를 종합적으로 고려해야합니다. 이러한 방식으로 만 원격 압력 게이지가 작동 중에 안정적이고 안정적으로 작동하여 산업 생산 및 엔지니어링 구성에 대한 정확한 압력 데이터 지원을 제공 할 수 있습니다. 우리는이 소개를 통해 모든 사람이 원격 압력 게이지에 대한 더 깊은 이해와 지식을 가질 수 있기를 바랍니다.
