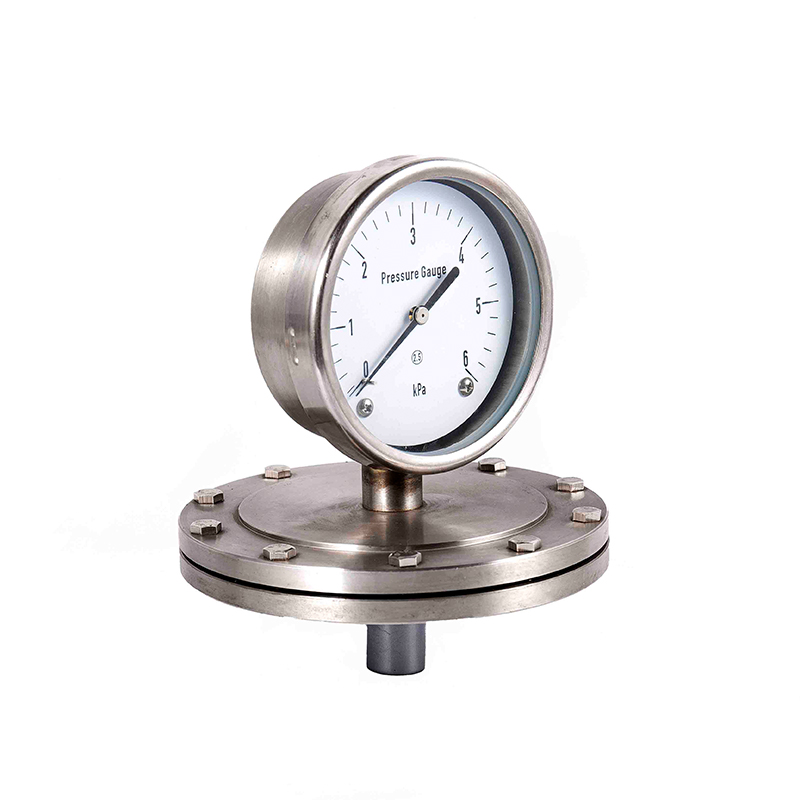

YC 시리즈 해양 압력 게이지
Cat:압력계
◆ 모델 : YC40 YC50 YC60 YC75 YC100 YC150 ◆ 사용 :이 일련의 기기는 폭발 위험, 결정화 또는 선박 및 관련 장비의 고형화없이 액체, 가스,...
세부 사항을 참조하십시오압력 기기 대 압력 센서 대 압력 변환기 : 차이 이해
소개
압력은 자동차, 항공 우주, 의료 및 산업 자동화를 포함한 수많은 산업에서 중요한 역할을하는 기본 물리적 매개 변수입니다. 시스템 성능, 안전성 및 효율성을 유지하려면 정확한 압력 측정이 필수적입니다. 적절한 모니터링없이 시스템은 오작동, 안전 위험 또는 생산성 감소에 직면 할 수 있습니다.
압력 측정의 세계에서 압력 기기, 압력 센서 및 압력 변환기와 같은 용어는 종종 상호 교환 적으로 사용되므로 혼란을 일으킬 수 있습니다. 이러한 장치는 관련이 있지만 각각은 압력 데이터를 감지, 변환 및 표시하는 데 뚜렷한 역할을합니다. 그들 사이의 차이점을 이해하는 것은 특정 응용 프로그램에 적합한 장치를 선택하는 데 중요합니다.
이 기사는 이러한 개념을 명확히하고 기능을 비교하며 가장 적합한 압력 측정 장치를 선택하는 방법에 대한 지침을 제공하는 것을 목표로합니다.
압력기구는 무엇입니까?
압력 기기는 시스템의 압력을 측정, 모니터링 및 제어하도록 설계된 광범위한 범주의 장치입니다. 단일 기능으로 제한되지 않지만 압력 정보를 감지, 표시 또는 전송할 수있는 다양한 도구와 장치를 포함합니다.
압력기구의 예
압력 게이지 : 시스템 압력의 시각적 표시를 제공하는 기계 기기. 일반적인 유형에는 아날로그 다이얼 게이지와 디지털 게이지가 포함됩니다.
압력 송신기 : 원격 모니터링 및 제어를 위해 압력을 전기 신호로 변환하는 장치.
압력 스위치 : 특정 압력 임계 값에 도달 할 때 전기 회로를 활성화하는 기기, 종종 안전 또는 자동화에 사용됩니다.
MANOMETERS : 일반적으로 실험실 또는 저압 응용 분야에서 사용되는 액체 열을 사용하여 압력을 측정하는 장치.
일반 응용 프로그램 및 기능
압력 기기는 다음과 같은 작업에 산업 전반에 걸쳐 널리 사용됩니다.
유압 및 공압 시스템 모니터링
가압 파이프 라인의 안전 보장
HVAC 시스템의 압력 제어
실험실 실험에서 가스 및 액체 압력 측정
압력 센서 란 무엇입니까?
압력 센서는 더 넓은 범주의 압력 기기 내의 특수 구성 요소입니다. 그들의 주요 역할은 시스템의 압력을 감지하고이를 측정 가능한 신호로 변환하여 다른 장치에 의해 해석되거나 전송 될 수 있습니다. 압력을 직접 표시하는 기계식 게이지와 달리 센서는 정밀, 신호 변환 및 전자 시스템과의 통합에 중점을 둡니다.
압력 센서의 작동 방식
압력 센서의 기본 원리는 적용된 압력을 읽을 수있는 신호로 변환하는 것입니다. 대부분의 센서는 압력 하에서 변형되는 다이어프램 또는 멤브레인을 사용합니다. 이 기계적 변화는 다양한 감지 기술을 사용하여 전기 신호로 변환됩니다.
압력 센서의 유형
스트레인 게이지 압력 센서
다이어프램에 부착 된 스트레인 게이지를 사용하십시오.
다이어프램의 변형은 변형 게이지의 전기 저항을 변화시켜 측정 가능한 신호를 생성합니다.
정확성과 신뢰성으로 인해 산업 및 유압 시스템에서 일반적으로 사용됩니다.
용량 성 압력 센서
다이어프램 이동으로 인한 커패시턴스의 변화를 측정하십시오.
높은 감도를 제공하며 종종 저압 응용 또는 정밀 기기에 사용됩니다.
압전 압력 센서
기계적 응력이 적용될 때 압전 재료를 사용하여 전하를 생성하십시오.
진동 모니터링 또는 고속 산업 공정과 같은 동적 압력 측정에 이상적입니다.
압전적 압력 센서
전기 저항이 압력에 따라 변하는 반도체 재료에 의존하십시오.
자동차 및 의료 응용 프로그램에서 매우 민감하고 일반적으로 사용됩니다.
압력 센서의 응용
압력 센서는 여러 산업에서 널리 사용됩니다.
산업 자동화 : 기계의 유압 및 공압 압력 모니터링.
자동차 : 타이어 압력, 연료 분사 및 엔진 매니 폴드 압력 측정.
의료 기기 : 혈압 및 호흡기 시스템 모니터링.
항공 우주 : 객실 압력, 연료 시스템 및 유압 제어 측정.
주요 테이크 아웃 : 압력 센서는 압력을 정확하게 감지하고이를 전자 시스템에 의해 모니터링하거나 처리 할 수있는 신호로 변환하는 데 중요합니다. 현대 자동 압력 측정 시스템의 중추를 형성합니다.
압력 변환기는 무엇입니까?
압력 변환기는 압력이 표준화 된 전기 신호로 변환하도록 설계된 특수 장치로 제어 시스템, 데이터 수집 장치 또는 디지털 디스플레이로 해석 할 수 있습니다. 압력 센서는 압력으로부터 원시 신호를 감지하고 생성하는 반면 트랜스 듀서에는 종종 신호 조절이 포함되어 자동화 또는 전자 시스템에 통합 할 수 있습니다.
압력 변환기의 작동 방식
압력 변환기는 일반적으로 다음으로 구성됩니다.
압력 다이어프램 : 적용된 압력 하에서 변형되는 얇은 막.
감지 요소 : 다이어프램 변형을 전기 신호로 변환, 종종 스트레인 게이지, 압전성 요소 또는 정전성 센서를 사용하여 전기 신호로 변환합니다.
신호 컨디셔닝 회로 : 원시 신호를 4–20MA, 0–10V 또는 디지털 통신 프로토콜과 같은 사용 가능한 출력으로 증폭, 선형화 및 변환합니다.
여기 소스 : 감지 요소와 전자 장치에 전원을 공급하는 데 필요한 전압 또는 전류를 제공합니다.
압력 변환기의 주요 특징
출력 신호 : 공통 신호에는 4–20mA 전류 루프, 0–10V 전압 신호 및 산업 컨트롤러와 호환되는 디지털 출력이 포함됩니다.
정확도 및 선형성 : 고정밀 트랜스 듀서는 압력 범위에서 최소한의 오차와 우수한 선형성을 달성 할 수 있습니다.
압력 범위 : 진공에서 수천 psi에 이르기까지 광범위한 압력 등급으로 사용할 수 있습니다.
운영 온도 : 산업, 자동차 또는 항공 우주 응용 분야의 환경 극단을 견딜 수 있도록 설계되었습니다.
압력 변환기의 응용
압력 변환기는 압력 데이터를 디지털 모니터링, 기록 또는 제어 해야하는 경우 널리 사용됩니다.
산업 자동화 : 유압 및 공압 시스템 모니터링 및 프로세스 제어.
과학 연구 : 실험실 실험에서 가스 또는 액체 압력의 정확한 측정.
자동차 : 성능 및 배출 제어를위한 엔진 및 연료 시스템 모니터링.
HVAC 시스템 : 효율 및 안전성을위한 냉장 및 난방 시스템의 압력 모니터링.
주요 테이크 아웃 : 압력 변환기는 압력을 감지 할뿐만 아니라 디지털 모니터링 및 제어 시스템에 통합에 적합한 표준화 된 신뢰할 수있는 전기 신호를 제공합니다. 따라서 최신 자동화 된 응용 프로그램에 이상적입니다.
압력 기기, 센서 및 트랜스 듀서의 주요 차이점
압력 기기, 압력 센서 및 압력 변환기라는 용어는 종종 상호 교환 적으로 사용되지만 특정 응용 분야에 적합한 장치를 선택하는 데 그 차이를 이해하는 것이 필수적입니다.
1. 기능
압력 기기 : 압력을 측정, 모니터링 또는 응답하는 광범위한 범주의 장치를 나타냅니다. 그들은 기계, 전기 또는 디지털 일 수 있으며 게이지, 스위치, 센서 및 트랜스 듀서를 포함합니다.
압력 센서 : 압력을 감지하여 측정 가능한 전기 또는 기계적 신호로 변환합니다. 이들은 주로 탐지 및 신호 생성에 중점을 둔 기기 내의 구성 요소입니다.
압력 변환기 : 감지 된 압력 신호를 자동화 또는 디지털 시스템에서 사용하기위한 증폭 및 컨디셔닝을 포함하여 표준화 된 전기 출력으로 변환합니다.
2. 출력 신호
압력 기기 : 직접 시각적 판독 (아날로그 게이지)을 제공하거나 전기 스위치를 트리거하거나 센서/트랜스 듀서를 통해 신호를 출력 할 수 있습니다.
압력 센서 : 소형 전압 또는 저항 변화와 같은 적용된 압력에 해당하는 원시 신호를 생성합니다.
압력 변환기 : 컨트롤러, PLC 또는 모니터링 시스템과의 통합에 적합한 즉시 사용 가능한 전기 신호 (예 : 4–20MA, 0–10V 또는 디지털 통신)를 제공합니다.
3. 복잡성
압력 기기 : 다이얼 게이지와 같은 간단한 기계 장치에서 복잡한 디지털 송신기에 이르기까지 다양합니다.
압력 센서 : 일반적으로 감지를 위해 설계된 더 작고 간단한 장치.
압력 변환기 : 산업 또는 과학 시스템의 신호 조절 및 신뢰성을 위해 감지 요소와 전자 제품을 결합하여 더 정교합니다.
4. 응용 프로그램
압력 기기 : 일반 카테고리 역할을하며 시스템을 모니터링, 제어 또는 트리거링하는 데 사용될 수 있습니다.
압력 센서 : 자동차 센서, 의료 기기 및 산업 모니터링과 같은 정확한 측정 응용 프로그램에 일반적으로 사용됩니다.
압력 변환기 : 추가 처리를 위해 정확한 전자 신호가 필요한 경우 자동화, 데이터 수집 및 산업 공정 제어에 이상적입니다.
5. 계층 적 관계
압력 기기는 센서와 트랜스 듀서를 모두 포함한다는 것을 이해하는 것이 도움이됩니다.
모든 압력 센서는 압력 기기이지만 모든 압력 기기가 센서는 아닙니다.
압력 변환기는 본질적으로 향상된 센서이며 산업 및 디지털 시스템에 적합한 가공 신호를 제공합니다.
압력 기기를 선택할 때 고려해야 할 요소
정확한 측정, 시스템 안전 및 장기 신뢰성을 보장하려면 올바른 압력 기기를 선택하는 것이 중요합니다. 압력 게이지, 센서 또는 트랜스 듀서를 선택하든 몇 가지 요소를 신중하게 평가해야합니다.
1. 압력 범위 요구 사항
시스템에서 발생할 최소 및 최대 압력을 결정하십시오.
정확한 판독 값을 제공 하면서이 범위 내에서 안전하게 작동하는 장치를 선택하십시오.
압력 기기를 과부하 시키면 손상, 부정확 한 측정 또는 시스템 고장이 발생할 수 있습니다.
2. 정확도와 정밀도
응용 프로그램에 필요한 정밀도 수준을 고려하십시오.
정밀 변속기와 같은 고당도 장치는 과학 연구, 의료 장비 및 항공 우주 시스템과 같은 응용 분야에서 필수적입니다.
HVAC 모니터링과 같은 덜 중요한 응용 프로그램은 더 낮은 정확도를 견딜 수 있습니다.
3. 환경 조건
극한의 온도, 습도, 진동 및 부식성 환경을 평가하십시오.
가혹한 산업 또는 야외 조건에는 실리콘 밀봉 센서 또는 견고한 변환기가 필요할 수 있습니다.
기기가 저하없이 환경 스트레스를 견딜 수 있는지 확인하십시오.
4. 측정중인 미디어 유형
기기가 액체, 가스 또는 다중 상 유체를 측정할지 여부를 결정하십시오.
특정 재료는 특정 매체에 더 적합합니다. 예를 들어, 일부 압력 센서는 부식성 액체에 민감한 반면 다른 압력 센서는 깨끗한 가스에서만 작동 할 수 있습니다.
매체와의 호환성은 긴 서비스 수명과 일관된 판독 값을 보장합니다.
5. 출력 신호 요구 사항
기계식 판독, 아날로그 전기 신호 또는 디지털 출력이 필요한지 고려하십시오.
표준화 된 출력 (4–20MA, 0–10V)이있는 압력 변환기는 PLC 시스템, 데이터 수집 또는 산업 자동화와 통합에 이상적입니다.
올바른 출력 유형을 선택하면 제어 및 모니터링 시스템과 완벽하게 통합됩니다.
6. 비용과 가용성
응용 프로그램의 중요도와 비교하여 예산을 평가하십시오.
고급 트랜스 듀서는 더 비싸지 만 장기 신뢰성 및 통합 이점을 제공 할 수 있습니다.
덜 중요한 응용 분야의 경우 간단한 기계 게이지 또는 기본 센서만으로도 충분할 수 있습니다.
일반적인 응용 프로그램
압력 기기, 센서 및 트랜스 듀서는 광범위한 산업 및 응용 분야에 필수적입니다. 각 장치가 탁월한 위치를 이해하면 엔지니어와 기술자가 필요에 맞는 올바른 솔루션을 선택하는 데 도움이됩니다.
1. 산업 자동화
유압 및 공압 시스템을 모니터링하고 제어하는 데 사용됩니다.
압력 센서 및 트랜스 듀서는 실시간 모니터링 및 자동화를 위해 데이터를 PLC 시스템으로 공급합니다.
시스템 효율성 유지, 과압 방지 및 다운 타임 감소에 필수적입니다.
2. 자동차
압력 센서는 엔진 매니 폴드 압력, 연료 분사 및 타이어 압력을 측정합니다.
트랜스 듀서는 차량 제어 시스템과의 통합을 위해 압력 판독 값을 전기 신호로 변환합니다.
연료 효율, 배출 제어 및 차량 안전을 개선하는 데 도움이됩니다.
3. 항공 우주
압력 기기 캐빈 압력, 연료 시스템 및 유압 회로를 모니터링합니다.
센서 및 트랜스 듀서는 안전 및 성능에 중요한 정확한 판독 값을 제공합니다.
고 진수 도구는 극한 환경에서 신뢰성을 보장합니다.
4. 의료 기기
압력 센서는 혈압 모니터, 인공 호흡기 및 호흡기 시스템에 사용됩니다.
트랜스 듀서는 판독 값을 디지털 디스플레이 및 환자 모니터링 시스템의 신호로 변환합니다.
정확성과 신뢰성은 환자 안전 및 진단에 중요합니다.
5. HVAC 시스템
압력 기기는 가열, 환기 및 에어컨 시스템의 냉장, 공기 및 수압을 모니터링합니다.
센서 및 트랜스 듀서는 에너지 효율 및 시스템 성능을 최적화하는 데 도움이됩니다.
과압 상황을 방지하고 안전한 작동을 보장하십시오.
결론
압력 기기, 압력 센서 및 압력 변환기의 차이를 이해하는 것은 특정 응용 프로그램에 적합한 장치를 선택하는 데 필수적입니다.
압력 기기는 게이지, 스위치, 센서 및 트랜스 듀서를 포함하여 압력을 측정, 모니터링 또는 응답하는 모든 장치를 포함하는 광범위한 범주 역할을합니다.
압력 센서는 압력을 감지하고 정확도와 신뢰성에 중점을 둔 측정 가능한 신호로 변환합니다.
압력 변환기는 감지 된 압력을 표준화 된 전기 출력으로 변환하여 디지털 제어 시스템 또는 데이터 수집 플랫폼에 통합 할 준비가되어 있습니다.
압력 측정 솔루션을 선택할 때는 압력 범위, 정확도, 환경 조건, 미디어 호환성, 출력 요구 사항 및 비용을 고려하는 것이 중요합니다. 올바른 도구를 선택하면 산업 자동화 및 자동차 시스템에서 항공 우주, 의료 기기 및 HVAC 시스템에 이르기까지 애플리케이션의 안전, 효율성 및 장기 신뢰성이 보장됩니다.
이러한 주요 차이점과 응용 프로그램 요구 사항을 이해함으로써 엔지니어, 기술자 및 의사 결정자는 정보에 입각 한 선택을하고 시스템 성능을 최적화하며 압력 모니터링 솔루션의 수명을 보장 할 수 있습니다.
