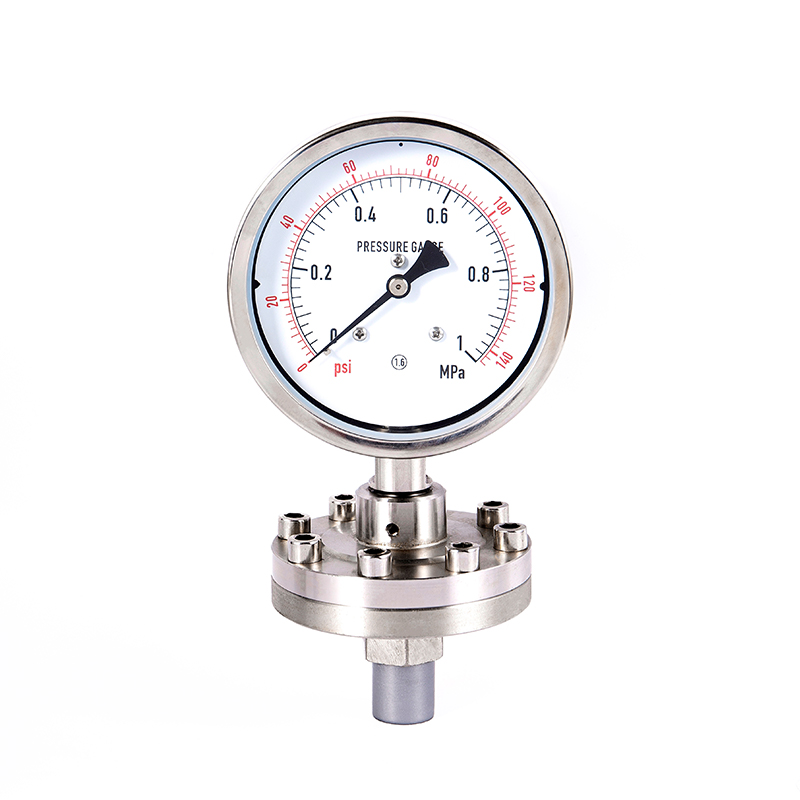

세부 사항을 참조하십시오다이어프램 압력 게이지는 일반 압력 게이지와는 달리 압력을 측정하는 데 사용되는 기기 유형이어야 합니다. 일반적인 압력 게이지는 부르동관 유형일 수 있는 반면, 다이어프램 유형은 다이어프램을 사용하여 매체를 격리하여 부식이나 고점도 액체가 측정에 영향을 미치는 것을 방지할 수 있습니다.
다이어프램 압력 게이지는 다음으로 구성됩니다. 다이어프램, 연결 부품 및 다이얼(내부 부르동관) . 다이어프램은 민감한 요소로 작용합니다. 다이어프램에 압력이 작용하면 다이어프램이 변형됩니다. 이 변형은 내부 기계 구조로 전달되어 포인터의 움직임으로 변환되어 압력 값을 표시합니다. 또한 다이어프램 부품에는 다양한 설치 요구 사항을 수용하기 위해 플랜지 또는 나사 연결부가 있을 수도 있습니다.
작동 원리는 여러 단계로 나눌 수 있습니다. 중간 압력이 다이어프램에 작용하여 다이어프램이 탄성 변형을 일으키고, 이로 인해 커넥팅 로드 또는 스프링 튜브 및 기타 전송 메커니즘이 구동되어 변형이 포인터의 회전으로 변환되어 다이얼에 압력 판독값이 표시됩니다. 측정 매체가 내부 메커니즘과 직접 접촉하는 것을 방지하려면 다이어프램의 격리 기능을 강조할 필요가 있습니다. 부식성, 고점도 또는 쉽게 응고되는 매체에 적합합니다.
다이어프램 플레이트는 일반적으로 스테인레스 스틸, 탄탈륨 또는 하스텔로이 합금과 같은 부식 방지 금속 또는 폴리테트라플루오로에틸렌(PTFE) 코팅과 같은 비금속 재료로 만들어집니다. 두께는 0.03~0.1mm에 불과하며 압력을 가하면 탄성 변형이 가능합니다.
다이어프램과 기기 하우징은 밀봉된 공동을 형성하며, 여기에는 압력 전달 매체인 실리콘 오일, 불소 오일과 같은 저점도 액체가 채워져 있습니다. 충전 액체는 극한의 온도 환경에 적응할 수 있도록 화학적 불활성, 낮은 어는점 및 높은 끓는점을 가져야 합니다.
다이어프램의 변형은 챔버 내부의 연결 메커니즘 또는 모세관 시스템을 구동하여 변위를 기어 세트에 전달하고 궁극적으로 이를 다이얼 포인터의 회전으로 변환합니다. 일부 모델에는 측정 시 환경 온도 차이의 영향을 제거할 수 있는 온도 보상 장치가 장착되어 있습니다.
중압 → 다이어프램 변형 → 유압 충진 전도 → 기계적 전달 증폭 → 포인터 판독
·강한 부식성 매체: 황산 및 액체 염소 파이프라인과 같은 (탄탈륨 재료 다이어프램 PTFE 코팅을 선택해야 함)
·높은 위생 요건: 식품 등급 유제품 충전 라인(미생물 성장을 방지하기 위해 광택 처리된 스테인리스 스틸 다이어프램 사용)
·고점도 유체: 석유아스팔트 저장탱크(모세관 확장형 다이어프램 밀봉 시스템 장착)
| 매개변수 | 선택 포인트 |
| 압력 범위 | 일반적인 범위는 -0.1 ~ 60MPa이며 20%의 여유가 남아 있습니다. |
| 연결 유형 | 플랜지형, 나사형 |
| 다이어프램 재질 | 매체의 부식성을 기반으로 Monel, 티타늄 합금, SS 316L 등과 일치합니다. |
| 유체 충진형 | 글리세린, 실리콘 오일(-40~200℃), 불소 오일(고온용) |
다이어프램 압력 게이지는 혁신적인 격리 설계를 통해 압력 측정 범위를 부식성이 높고 매우 위험한 작업 조건으로 확장합니다. 새로운 소재와 지능형 감지 기술의 개발을 통해 이 "강성을 극복하는 유연성" 장비는 현대 산업의 안전하고 효율적인 운영을 계속해서 보호할 것입니다. 올바른 선택과 유지 관리는 기기의 서비스 수명을 연장할 뿐만 아니라 생산 공정에 대한 신뢰할 수 있는 데이터 지원을 제공합니다.
