원격 압력 게이지 : 응용 시나리오 및 과학 선택 안내서의 포괄적 인 분석

I. 원격 압력 게이지의 응용 범위

산업 자동화 : 화학 공학, 석유 및 전력과 같은 산업 생산 공정에서는 파이프 라인 및 컨테이너 내부의 압력을 실시간으로 모니터링하고 제어하여 자동화 된 생산을 달성하고 운영을 최적화하는 데 사용됩니다.
· 수처리 시스템 : 물 공급 및 배수 시스템 및 폐수 처리장에서는 펌프 출구, 급수 타워의 수위 등의 압력을 모니터링하여 시스템의 정상적인 작동을 보장하고 자동 물 보충 및 물 공급 제어를 달성 할 수 있습니다.
· HVAC (가열, 환기 및 에어컨) : 에어컨 시스템에서 냉수 및 냉각수의 압력과 보일러 증기의 압력 등을 모니터링하여 시스템의 안전하고 안정적인 작동을 보장하고 에너지 절약 제어를 달성하는 데 사용됩니다.
· 유압 및 공압 시스템 : 다양한 유압 스테이션 및 공압 장비에서 압력 신호의 정확한 측정 및 원격 전송은 시스템 압력 조정 및 결함 진단을 용이하게합니다.


II. 원격 압력 게이지 선택
1, 범위 및 정확도
· 범위 : 실제 최대 압력의 1.5 ~ 2 배를 선택하십시오 (예 : 최대 압력이 10 MPa 인 경우 15 ~ 20 MPa 범위를 선택하십시오).
· 정확도 : 일반 산업 응용 분야의 경우 1.0 등급이 사용됩니다. 정밀 요구 사항이 높은 응용 프로그램의 경우 0.5 등급을 선택해야합니다 (예 : 제약 및 정밀 제조 산업에서와 같이).
2, 신호 출력 유형
· 아날로그 신호 : 4-20MA (높은 항 회의 기능, 장거리 전송에 적합), 0-10V (단거리).
· 디지털 신호 : RS485 (MODBUS 프로토콜), HART 프로토콜 (아날로그 신호 및 디지털 통신과 호환).
3, 중간 호환성
· 일반적인 매체 : (물, 공기) 304/316 스테인레스 스틸 다이어프램.
· 부식 미디어 (산, 알칼리) - Hastelloy 합금, 탄탈 룸 또는 세라믹 다이어프램.
· 두껍거나 결정화 가능한 배지 : 평평한 막 구조 또는 분리 막이 설치된.
4, 주변 적응성
· 온도 범위 : 정상 -20 ~ 80 ℃. 고온 환경의 경우 고온 저항성 유형 (예 : -40 ~ 150 °)을 선택하십시오.
· 보호 수준 : IP65 (먼지 및 방수), IP67 (단기 침수).
· 폭발 방지 요구 사항 : 가연성 및 폭발성 물질이있는 환경은 EX IIC T6과 같은 표준을 준수해야합니다.
5, 설치 방법 :
· 나사산 연결 : M20*1.5, G1/2 (범용 유형).
· 플랜지 설치 : DN25/DN50 (대형 파이프 또는 고압 시나리오의 경우).

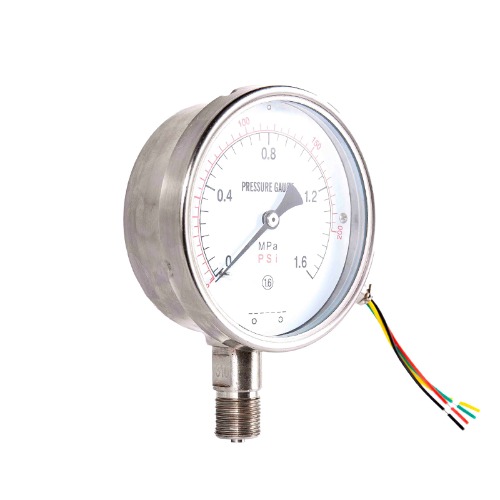

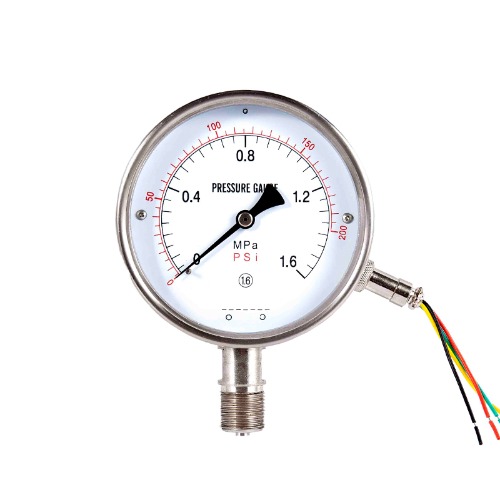

저항 원격 변속기 (안티 진동) 압력 게이지

기술 사양

이 유형의 기기는 폭발 위험이없는 액체, 가스 또는 증기의 압력을 측정하는 데 적합하며, 결정화되지 않으며, 고형화되지 않으며, 구리 및 구리 합금에 부식을 일으키지 않습니다. 계측기는 압력 값을 로컬로 나타내는 것 외에도 내부 슬라이딩 저항 송신기를 통해 측정 된 값을 저항 신호로 변환하여 측정 지점에서 멀리 떨어진 보조 기기로 전송하여 중앙 집중식 감지 및 리모콘을 가능하게합니다. 케이스의 내부 공동은 댐핑 오일로 채워져 있으므로 작업 환경에서 진동에 저항하는 능력과 매체의 압력 맥동.
