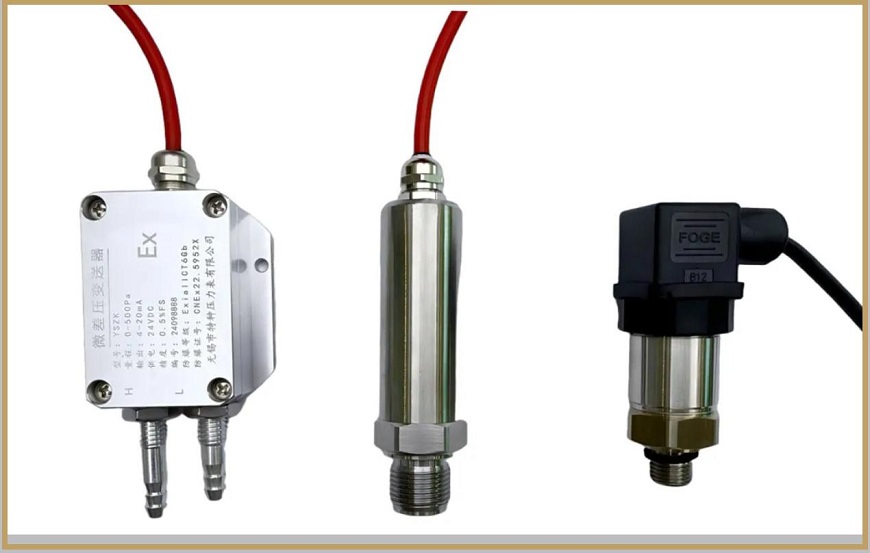

소형 압력 송신기 (영어로 : 소형 압력 송신기)는 측정 된 압력 신호 (예 : 가스 또는 액체 압력)를 표준화 된 전기 신호 (예 : 4-20MA, 0-5V 등)로 변환하여 더 쉬운 전송, 디스플레이 또는 제어를 위해 표준화 된 전기 신호로 변환하는 소형화 된 장치입니다. 이 기능에는 작은 크기, 경량, 편리한 설치 및 제한된 공간이있는 응용 분야 (예 : 소형 장비, 휴대용 기기 또는 마이크로 산업 시스템)가 포함됩니다.
1. 모델을 결정하는 키는 매개 변수에 있습니다.
소형 압력 송신기의 모델 번호는 일반적으로 문자와 숫자의 조합입니다. 코딩 규칙은 제조업체마다 약간 다르지만 핵심 매개 변수는 일반적으로 동일합니다. 이 점을 고려하면 요구 사항과 신속하게 일치 할 수 있습니다.
· YSZC : 제품 시리즈를 나타내며, 이는 특정 소형 압력 송신기 시리즈에 속함을 나타냅니다. 제조업체가 설정 한 코드, 문자 또는 내부 번호 규칙이거나 몇 가지 일반적인 특성을 가지고 있음을 나타낼 수 있습니다.
· 압력 범위 : 숫자로 직접 표시됩니다. 공통 장치에는 MPA, KPA 및 Bar가 포함됩니다. 예를 들어, 0-1 MPA는 측정 범위가 0 ~ 1 메가 스칼스임을 나타냅니다.
· 출력 신호 : 업계에서 일반적으로 사용되는 것은 "4-20MA"(아날로그 신호) 및 RS485 (종종 MODBUS 프로토콜과 쌍을 이루는 디지털 신호)입니다. 모델은이를 "420"또는 "RS485"로 표시 할 수 있습니다.
· 정확도 등급 : 숫자 또는 문자로 표시됩니다. 예를 들어, "0.25"는 정확도가 0.25 등급을 나타내고 "0.5"는 0.5 등급입니다. 정확도가 높을수록 측정 오류가 작습니다.
2, 세 가지 핵심 구성 요소가 성능을 결정합니다.
소형 압력 송신기의 크기는 작지만 소형 구조와 완전한 기능이 있습니다. 주로 세 가지 핵심 부분으로 구성됩니다.
· 압력 감지 요소 (코어 감지 장치) : 측정 된 매체와 직접 접촉하면 압력 신호를 작은 전기 신호로 변환합니다. 주류 유형에는 "확산 실리콘 센서"(높은 정확도, 빠른 응답, 기존의 산업 시나리오에 적합) 및 "세라믹 센서"(부식에 대한 내성, 산 및 알칼리와 같은 가혹한 배지에 적합)가 포함됩니다.
· 신호 처리 모듈 : 압력 감지 요소로부터 작은 신호를 수신하고 증폭, 필터링 및 선형화 처리를 통해 표준 출력 신호 (예 : 4-20MA)로 변환합니다. 이 부분은 송신기의 안정성 및 간섭 방지 능력을 결정합니다.
· 케이스 및 인터페이스 : 쉘은 보호 및 밀봉 구성 요소 역할을하며 인터페이스는 테스트 된 파이프 라인/장비를 연결하는 데 사용됩니다. 일반적인 보호 수준에는 IP65 (더러움 및 스플래쉬) 및 IP67 (방진 및 방수 침수)이 포함됩니다. 연결 유형에는 M20*1.5 스레드 (표준), G1/4 스레드 (Imperial) 등이 포함됩니다.
3, 자료는 측정 결과를 결정합니다.
압력 감지 다이어프램 : 매체와 직접 접촉하면 재료 선택의 핵심 요소입니다.
· 316L 스테인리스 스틸 : 부식에 강한 강도가 있으며, 물, 오일 및 일반적인 가스와 같은 대부분의 시나리오에 적합하며 돈에 좋은 가치를 제공합니다.
· 합금 C : 강한 부식제 (예 : 염산 및 황산)에 내성, 화학 및 금속과 같은 산업의 가혹한 환경에 적합합니다.
· 탄탈 룸 시트 : 비용이 많이 드는 강산 (특히 히드로 플루오르 산)에 내성이 있으며 특별한 상황에서만 사용됩니다.
· 세라믹 : 정전기가없는 산 및 알칼리에 대한 내성, 식품 및 의약품과 같은 위생 수준의 응용 (금속 오염 방지)에 적합합니다.
케이스 자료
주로 다이 캐스트 알루미늄 합금 (표면 분말 코팅, 경량, 저렴한 비용) 또는 스테인레스 스틸 (부식, 고온에 대한 내성, 실외 및 습한 환경에 적합 함)으로 만들어졌습니다.
밀봉 재료
일반적으로 사용되는 재료에는 니트릴 고무 (오일에 내성, 정상 온도에 적합), 불소 고무 (고온 및 저온에 내성, 강한 부식에 내성, 극한 조건에 적합) 및 실리콘 고무 (식품 등급, 위생 시나리오에 적합)가 포함됩니다.
4, 오른쪽 송신기를 선택하는 방법 : 3 가지 주요 팁
· 중간에 중점을 두십시오 : 부식성 매체의 경우, 제한된 옵션에는 Hastelloy 합금, 세라믹 다이어프램, 위생 응용 프로그램의 경우 세라믹 및 실리콘 고무 씰이 선택됩니다.
· 작업 조건에 중점을 둡니다. 두 번째 : 고온 환경의 경우 스테인레스 스틸 케이스 및 불소 고무 밀봉이 선택됩니다. 제한된 공간에서는 송신기의 길이 (보통 ≤ 100mm)가 확인됩니다.
· 마지막으로 요구 사항을 고려하십시오. 정밀 요구 사항은 0.25 등급 확산 실리콘 센서에 대한 것입니다. 또한 원격 통신이 필요하고 RS485 출력을 선택해야합니다.
요약:
소형 압력 송신기의 크기는 작지만 올바른 모델, 구조 및 재료를 선택하는 것은 산업 측정에서 중요한 역할을 보장하는 데 필수적입니다. 근무 조건에 따른 선택에 대한 구체적인 의문이 있다면, 더 많은 토론을 위해 토론 영역에 의견을 남겨주십시오!
