다양한 유형의 압력 게이지와 용도는 무엇입니까?

압력 게이지는 액체와 가스의 압력을 모니터링하고 제어하는 데 사용되는 필수 측정 장비입니다. 이는 제조, 에너지, 제약, 수처리 및 HVAC와 같은 산업 전반에서 안전, 프로세스 안정성 및 장비 성능을 보장하는 데 중요한 역할을 합니다. 올바른 유형의 압력 게이지를 선택하는 것은 압력 범위, 매체, 정확도 요구 사항, 환경 조건 및 설치 제약 조건과 같은 요소에 따라 달라집니다. 다양한 유형의 압력 게이지와 실제 용도를 이해하면 운영자가 시스템 오류를 방지하고 유지 관리 비용을 절감하며 안전 표준을 준수하는 데 도움이 됩니다.

부르동관 압력 게이지

부르동관 압력계는 가장 널리 사용되는 기계식 압력계입니다. 내부 압력이 증가하면 곧게 펴지는 곡선형 금속 튜브를 사용하여 작동합니다. 이 움직임은 다이얼에 압력을 표시하는 포인터에 대한 연결을 통해 전달됩니다. 단순한 설계로 인해 신뢰성이 높고 비용 효율적이며 광범위한 응용 분야에 적합합니다.

일반적인 응용 분야

• 유압 및 공압 시스템
• 압축기 및 펌프
• 보일러 및 압력 용기

다이어프램 압력 게이지

다이어프램 압력 게이지 압력에 따라 편향되는 유연한 멤브레인을 사용합니다. 이 설계는 내부 메커니즘을 프로세스 매체로부터 분리하여 다이어프램 게이지를 부식성, 점성 또는 오염된 유체에 이상적으로 만듭니다. 이는 미디어 호환성과 위생이 주요 관심사인 경우에 일반적으로 사용됩니다.

주요 사용 사례

• 화학 처리 공장
• 식품 및 음료 생산
• 제약 및 위생 시스템

캡슐 압력 게이지

캡슐 압력 게이지는 캡슐을 형성하기 위해 함께 밀봉된 두 개의 얇은 주름진 다이어프램으로 구성됩니다. 이는 매우 낮은 압력, 특히 가스 압력을 측정하도록 설계되었습니다. 높은 감도로 인해 작은 압력 변화도 정확하게 감지해야 하는 응용 분야에 적합합니다.

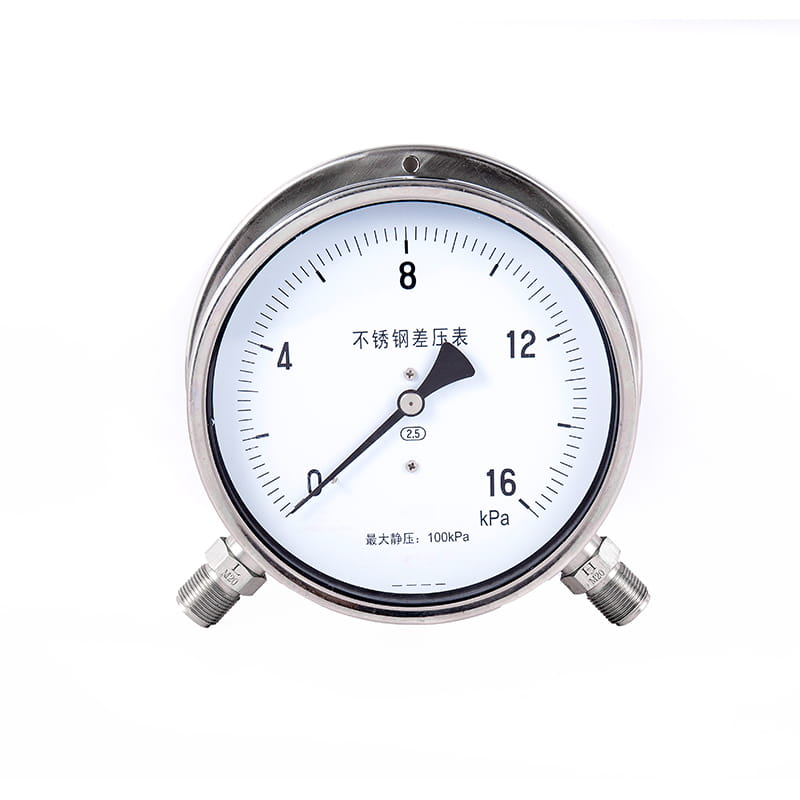

차압 게이지

차압 게이지는 두 압력점 사이의 차이를 측정합니다. 절대 압력을 표시하는 것이 아니라 유량, 필터 상태 및 시스템 효율성을 모니터링하는 데 필수적인 압력 강하를 나타냅니다. 이 게이지는 클린룸, HVAC 시스템 및 여과 장치에 널리 사용됩니다.

일반적인 응용

• 필터 막힘 감지
• 오리피스 플레이트 전체의 유량 측정
• 클린룸 압력 모니터링

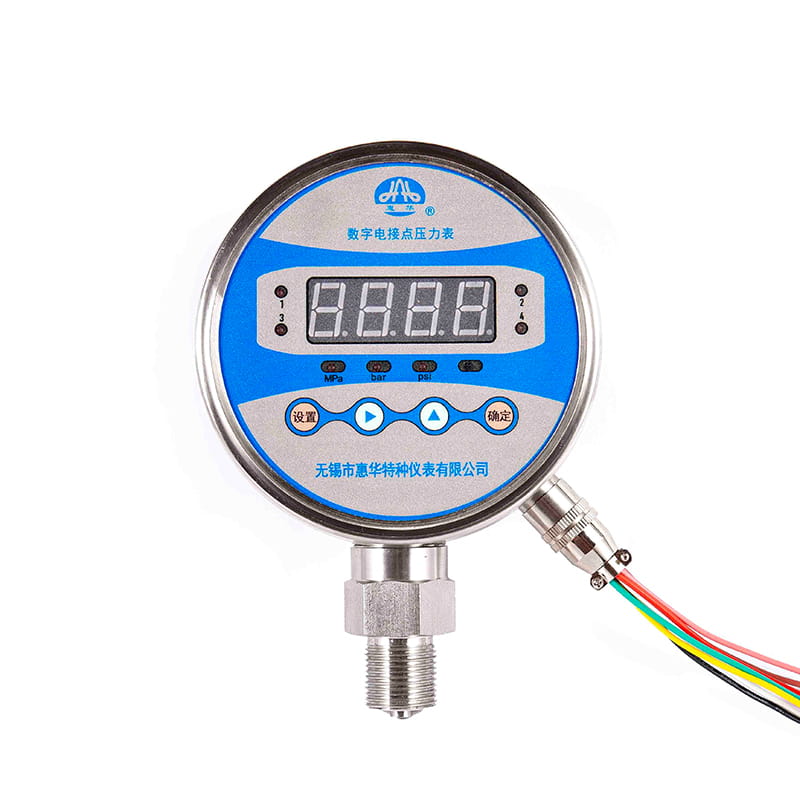

디지털 압력 게이지

디지털 압력 게이지는 전자 압력 센서를 사용하고 LCD 또는 LED 화면에 판독값을 표시합니다. 더 높은 정확도, 더 나은 분해능은 물론 데이터 로깅, 피크 홀드, 단위 변환과 같은 추가 기능을 제공합니다. 디지털 게이지는 정밀도와 추적성이 중요한 현대 산업 환경에서 점점 인기를 얻고 있습니다.

절대 압력 게이지

절대 압력 게이지는 대기압이 아닌 완벽한 진공을 기준으로 압력을 측정합니다. 따라서 대기 변화가 정확도에 영향을 미칠 수 있는 응용 분야에 이상적입니다. 이는 일반적으로 진공 시스템 및 과학 공정에 사용됩니다.

게이지 압력과 복합 압력 게이지

게이지 압력 게이지는 주변 대기압에 상대적인 압력을 측정하며 산업 시스템에서 발견되는 가장 일반적인 유형입니다. 반면 복합 압력 게이지는 양압과 진공을 모두 측정할 수 있으므로 넓은 압력 범위에서 작동하는 시스템에 적합합니다.

채워진 압력 게이지

채워진 압력 게이지에는 케이스 내부에 액체(일반적으로 글리세린 또는 실리콘 오일)가 들어 있습니다. 충진재는 진동을 완화하고 포인터 흔들림을 줄이며 서비스 수명을 연장합니다. 이 게이지는 맥동 압력이나 기계적 진동이 있는 환경에서 특히 유용합니다.

위생 압력 게이지

위생 압력 게이지는 엄격한 위생 기준을 충족하도록 설계되었습니다. 매끄러운 표면, 스테인리스 스틸 구조, 청소하기 쉬운 디자인이 특징입니다. 이 게이지는 오염 제어가 중요한 산업에 필수적입니다.

일반적인 압력 게이지 유형 비교

귀하의 응용 분야에 적합한 압력 게이지 선택

적절한 압력 게이지를 선택하려면 작동 압력, 매체 호환성, 환경 조건, 정확도 등급 및 설치 방법을 평가해야 합니다. 과도하게 지정하면 비용이 증가하고, 과소 지정하면 안전성이 저하될 수 있습니다. 각 압력 게이지 유형의 기능을 이해하면 엔지니어와 운영자는 장비를 시스템 요구 사항에 정확하게 맞출 수 있습니다.

결론

압력 게이지는 다양한 형태로 제공되며 각각 특정 측정 문제를 해결하도록 설계되었습니다. 견고한 부르동관 게이지부터 매우 정확한 디지털 모델 및 특수 다이어프램 설계에 이르기까지 각 유형에는 명확한 역할이 있습니다. 다양한 유형의 압력 게이지와 그 용도를 이해함으로써 사용자는 안정적인 압력 모니터링, 향상된 시스템 효율성 및 장기적인 작동 안전성을 보장할 수 있습니다.
