다이어프램 압력 게이지와 저압 다이어프램 게이지의 차이

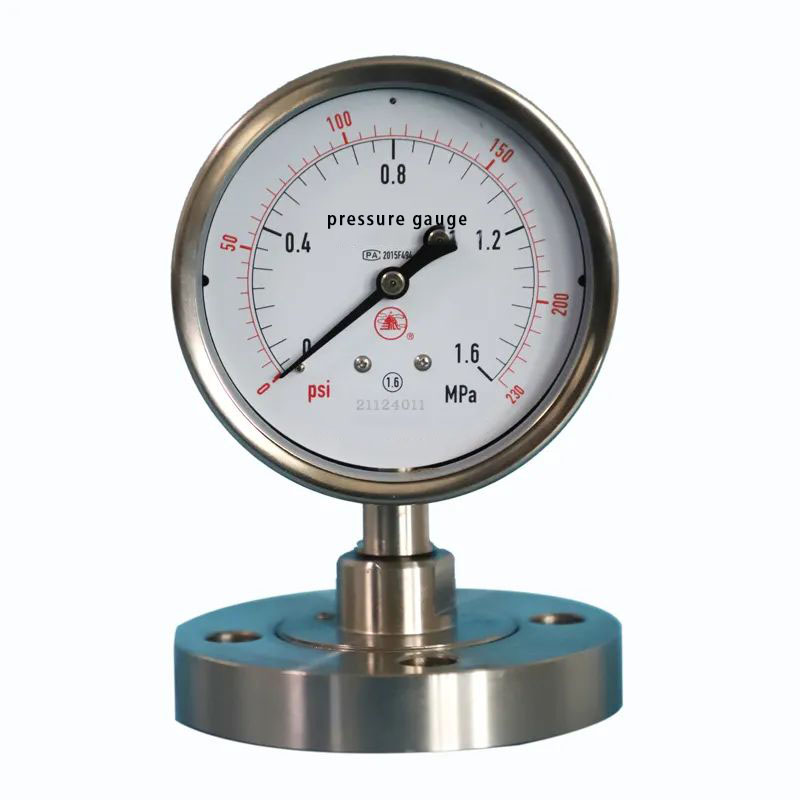

다이어프램 압력 게이지

매일 작업에서 이러한 상황은 사용자가 실제로 다이어프램 압력 게이지가 필요한 경우 종종 발생하지만 계약 또는 전화 대화 중에 막 압력 게이지를 언급합니다. 그 이유는이 두 가지 유형의 압력 게이지가 동일한 모양을 가지고 있기 때문입니다. 이제 두 가지 유형의 게이지 사이의 주요 차이점을 간단히 소개하겠습니다.

다이어프램 압력 게이지의 작동 원리

다이어프램 압력 게이지가 압력을 측정하면 측정 된 작동 매체는 분리 다이어프램에 직접 작용합니다. 다이어프램은 상향 변형을 겪습니다. 중간 압력은 스프링 튜브 내부의 충전 액체를 통해 스프링 튜브로 전달되어 스프링 튜브의 끝이 탄성 변형을 겪게됩니다. 연결 메커니즘의 도움으로 메커니즘의 기어 샤프트가 회전하도록 유도되어 포인터가 스케일에서 측정 된 압력 값을 나타냅니다.

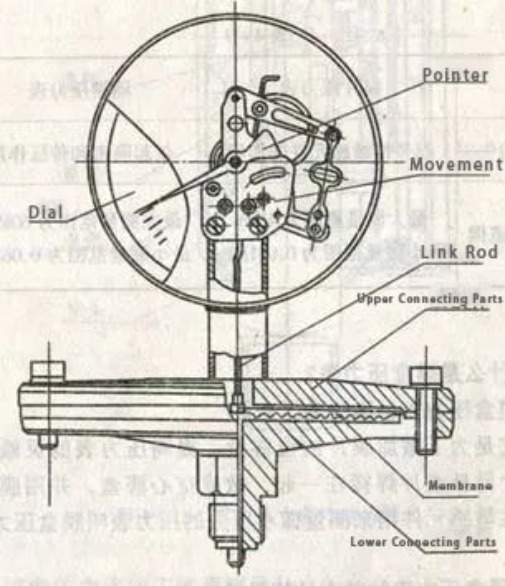

저압 다이어프램 게이지의 작동 원리

압력의 영향 하에서, 측정 된 작동 매체는 탄성 다이어프램에 직접 작용한다. 다이어프램은 탄성 변형을 위쪽으로 (양압 측정) 또는 아래쪽으로 (음압 측정) 겪습니다. 다이어프램의 중심에 고정 된 커넥팅로드 메커니즘을 통해 메커니즘의 기어 샤프트를 회전시켜 포인터가 스케일에서 측정 된 압력 값을 나타냅니다.

두 가지 유형의 압력 게이지의 주요 차이점은 다음과 같습니다.
(1) 다른 탄성 요소 :
다이어프램 압력 게이지의 탄성 요소는 스프링 튜브이고 다이어프램은 분리기로만 사용됩니다. 저압 다이어프램 게이지의 탄성 요소는 골판지 다이어프램입니다. 측정 된 압력은 다이어프램에 작용하여 탄성 변형을 위쪽으로 (또는 아래쪽으로) 겪게됩니다. 압력 값은 다이어프램에 용접 된 연결 메커니즘을 통해 표시됩니다.

(2) 다른 정밀 등급 :
다이어프램 압력 게이지는 일반적으로 정확도 클래스가 1.6입니다. 저압 다이어프램 게이지의 정확도 클래스는 2.5입니다.

(3) 다른 측정 범위 :
다이어프램 압력 게이지 측정 범위 :

범위
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

저압 다이어프램 게이지 측정 범위 :

범위
(KPA)

부압 : -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

양압 : 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

양의 및 음압 : -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3-5 ~ 5-8 ~ 8-12 ~ 12-20 ~ 20-30 ~ 30

범위
(MPA)

진공 청소기 : -0.1 ~ 0

진공 압력 : -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

압력 : 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) 사용을위한 다른 온도 범위 :
다이어프램 압력 게이지 라디에이터 또는 호스 구조로 설계 할 수 있으며 고온 환경을 측정하는 데 사용됩니다. 그러나 링키지 전송 메커니즘으로 인해 저압 다이어프램 게이지는 냉각 장치를 사용할 수 없습니다.

결론:

일반적으로 깨끗한 가스, 물 또는 오일 액체의 압력을 측정 할 때 스테인레스 스틸 압력 게이지를 선택할 수 있습니다. 그러나 측정 된 배지가 강한 부식성 (예 : 염산, 습한 염소 가스, 산화철), 고 점도 (예 : 라텍스)가 결정화되기 쉽다 (예 : 바닷물과 같은), 고형화가 발생하기 쉬우거나 (예 : 핫 아스 팔트와 같은), 고체 부속 물질을 함유하는 경우, 압력 게이지가 더 이상 적합하지 않습니다. 316L 스테인레스 스틸 튜브조차도 염산에 의해 부식됩니다. 아스팔트와 하수의 부유 물질 또는 불순물은 압력 게이지의 압력 안내 구멍을 빠르게 차단하여 기기가 기능을 잃게됩니다.
따라서 이러한 조건에서,이 두 가지 유형의 비접촉 압력 게이지는 매우 적합합니다. 부식 방지의 목적을 달성하기 위해 다른 강력한 부식성 매체에 따라 다른 부식 내성 다이어프램 막 재료를 선택할 수 있습니다. 다이어프램 막의 존재로 인해 강력한 부식성, 높은 점도, 쉽게 결정화되고 쉽게 확정되는 배지가 압력 안내 구멍으로 유입되는 것을 방지 할 수있어 기기가 정상적으로 작동 할 수 있습니다. 따라서 실제 작업 압력, 엔터프라이즈의 사용 습관을 기준으로 적절한 유형의 다이어프램 압력 게이지 또는 멤브레인 압력 게이지를 선택하십시오. "
