부적절한 측정 범위 선택과 항상 정확도가 잘못됩니다. 압력 게이지를 사용하는 일반적인 실수는 공개되었습니다!

다음은 "정확도"및 "측정 범위"에 대한 관련 지식입니다. 압력 게이지 .

I. 진정

1. 정의
압력 게이지의 측정 값과 실제 값 사이의 편차 범위는 일반적으로 전체 스케일의 백분율로 표현됩니다.
2. 그레이드
산업 표준 : 1.0 학년, 1.6 학년, 2.5 등급 (일반적으로 중국에서 사용됨); 0.5 학년, 1.0 등급 (높은 정확도)
3. 정화 오류
측정 범위가 10mpa이고 정확도가 1.6 등급 인 경우 허용 오차는 ± 10 MPa * 1.6% = ± 0.16 MPa입니다.
4. 코이스 제안
프로세스 요구 사항에 따르면 일반적인 산업 사용의 경우 1.6 학년을 선택하십시오. 실험실, 항공 우주 (항공 모함) 또는 석유 및 화학 응용 분야의 경우 0.5 등급을 선택하십시오.

II. 정화 범위
1. 정의
압력 게이지가 측정 할 수있는 최대 값 (예 : 0-1 MPa, 0-6 MPa, 0-10 MPa ...)
2. 코이스 원리
정기적 인 사용 : 작업 압력은 범위의 1/3에서 2/3 사이 여야합니다 (예 : 작업 압력이 0.4 MPa 인 경우 0-0.06 MPa 또는 0-1 MPa를 선택하는 것이 좋습니다).
3. 위험 에버로드
지정된 범위를 넘어 오랫동안 과도하게 사용하면 기기가 손상됩니다. 최대 허용 압력은 일반적으로 범위의 130%입니다 (모델에 따라 다름).

III. 정확도와 측정 범위의 관계
1. 오류 상관 관계
동일한 정확도 등급의 경우 더 큰 절대 오차 (1.6 Garde 압력 게이지; 10MPA 범위에서, 오류 = ± 0.16MPA. 100MPA 범위에서 오류 = ± 1.6MPA)의 더 큰 측정 범위.
2. 경제적
고 진수 기기가 불분명 한 비용으로 신중한 트레이드 오프 분석이 필요합니다.
0.5MPa 압력 측정의 예 :
a 0 ~ 0.6MPA 범위 게이지 (1.6 등급) 오차 = ± 0.0096MPA를 엘레치하십시오
a 0 ~ 10MPA 범위 게이지 (1.6 등급) 오류 = ± 0.16MPA (권장하지 않음)

IV. 다른 영향 요인
1. 반면 온도
온도 변화는 추가 오류를 일으킬 수 있습니다 (예 : 10 ℃ 당 0.4%)
2. 미디어 특성

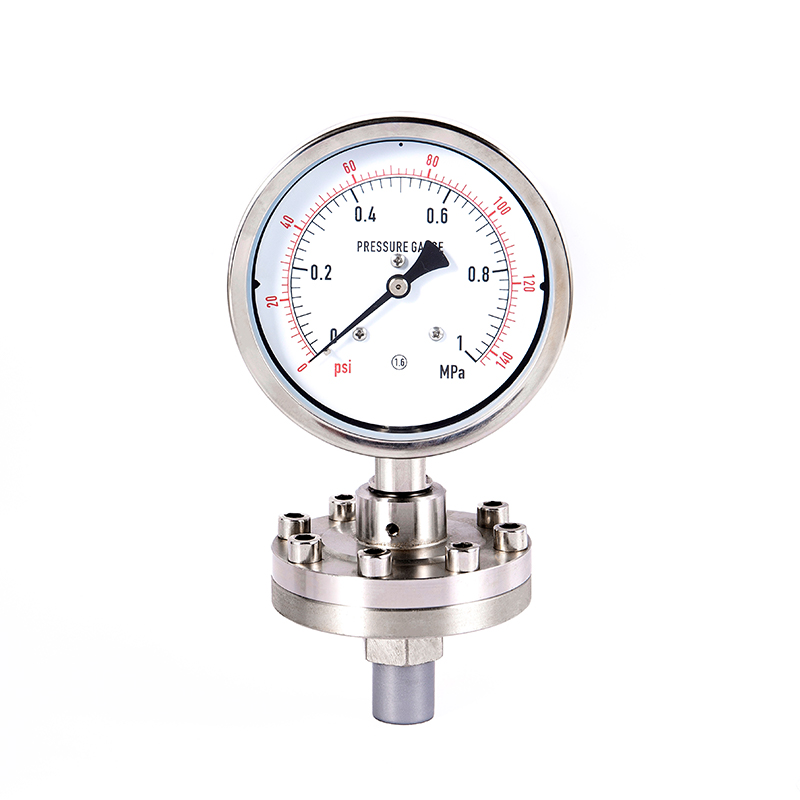

부식성, 점성 및 미립자 매체는 특수 재료 (예 : 316/316L 게이지, 다이어프램 게이지)를 사용해야합니다.
3. 설치
직접 설치, 나사산 설치 또는 플랜지 설치는 모두 실제 정확도에 영향을 줄 수 있습니다.

요약
압력 게이지를 선택할 때는 실제 압력 범위, 정확도 요구 사항 및 중간 조건을 포괄적으로 고려해야합니다. 작업 압력이 측정 범위의 1/3 ~ 2/3 범위 내에 있는지 확인하고 최상의 비용 성능 비율을 달성하기 위해 적절한 정확도를 선택하십시오.
