광전 접촉 압력 게이지의 모델, 구조 및 재료에 대한 핵심 가이드

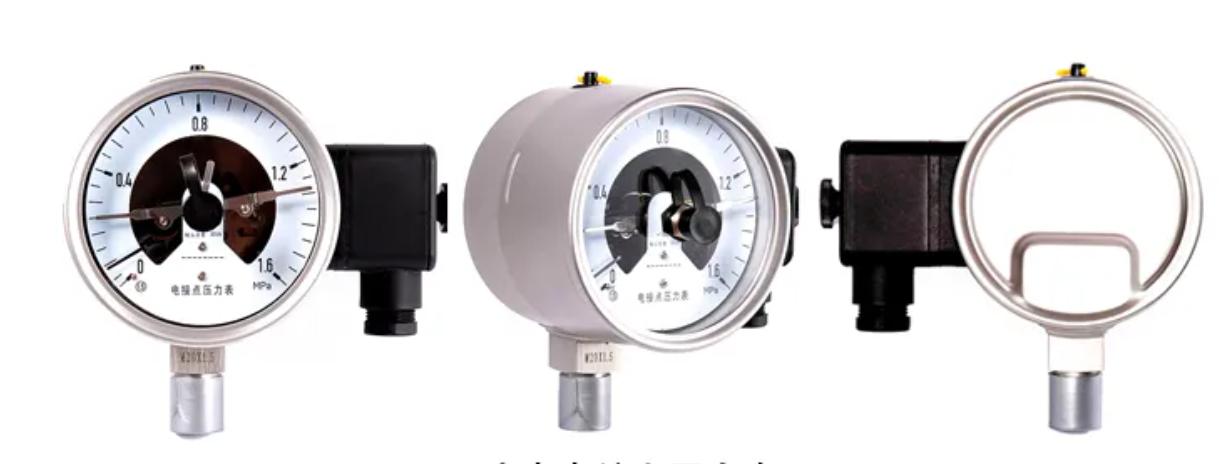

광전 접촉 압력 게이지

광전 접촉 압력계 압력 측정, 디스플레이 및 자동 제어를 통합하는 지능형 기기입니다. 비접촉 광전성 감지 기술을 통해 압력 값을 감지하고 압력이 사전 설정 상한 또는 하한에 도달하면 스위치 신호를 출력하여 외부 장비의 시작 또는 정지 (예 : 워터 펌프, 모터, 알람 등)를 제어 할 수 있습니다.

직관적 인 포인터 다이얼이 장착 된 매우 "스마트"및 "안전한"압력 스위치로 간주 할 수 있습니다.
산업 자동화 제어에서 압력 모니터링 및 경보의 정확도는 생산 안전 및 효율성에 직접적인 영향을 미칩니다. 광전 접촉 압력 게이지는 측정 및 제어 기능을 모두 갖춘 주요 기기로서 모델 선택, 구조 설계 및 재료 특성이 종종 선택 프로세스의 핵심을 형성합니다. 오늘, 우리는이 세 가지 핵심 차원을 분해하고 선택의 핵심 지점을 신속하게 파악하도록 도와 드리겠습니다.

1, 광전 접촉 압력 게이지의 일반적인 모델
· YXC 시리즈 : 기본 유형의 광전자 접촉 압력 게이지, 일반 산업 환경에 적합합니다.
· YXG 시리즈 : 최대 0.5 등급의 측정 정확도를 가진 높은 정밀 유형.
· YXK 시리즈 : 가연성 및 폭발성 환경에 적합한 폭발 방지 유형.
· YXW 시리즈 : 위생 유형. 식품 및 제약 산업을 위해 특별히 설계되었습니다.
· YXF 시리즈 : 부식성 매체에 적합한 부식 방지 유형.

2, 구조 : 세 가지 핵심 구성 요소는 계측기의 성능을 결정합니다.
광전 접촉 압력 게이지의 구조는 "정확한 측정 신뢰할 수있는 경보"를 중심으로 설계되었으며 주로 세 가지 주요 모듈로 구성됩니다. 각 구성 요소에는 명확한 책임이 있습니다.

· 측정 메커니즘 : 핵심 구성 요소는 Bourdon 튜브입니다. 측정 된 배지가 튜브로 들어가면, 튜브 본체는 압력으로 인해 변형을 겪고,이 변형은 커넥팅로드를 통해 전달되어 포인터를 회전시켜 압력 값의 기계적 디스플레이를 달성한다.

· 광전 변환 메커니즘 : 쉐이딩 플레이트, 광원 및 광전 센서로 구성됩니다. 포인터 (또는 포인터에 연결된 음영 플레이트)가 사전 설정 상단 또는 하한 위치로 회전하면, 음영 플레이트는 광원을 차단하거나 전도하여 광전 센서를 트리거하여 스위치 신호를 보내 압력 경보 또는 제어를 달성합니다.

· 쉘 및 정션 박스 : 쉘은 내부 구성 요소를 보호하고 정션 박스는 제어 회로를 연결하는 데 사용됩니다. 일부 모델에는 열산 구멍 또는 밀봉 구조가 포함될 수 있으며, 이는 다른 환경에 적합합니다.

3, 재료 : 작업 조건에 대한 적응이 핵심입니다
재료 선택은 측정 할 배지 (부식성 액체, 고온 가스) 및 환경 (예 : 습도, 먼지)을 기준으로해야합니다. 핵심 구성 요소 재료는 다음과 같습니다.

· Bourdon 튜브 :

공통 미디어 (물, 공기) : 구리 합금 (H62 황동), 저렴한 비용 및 우수성;

부식 미디어 (산 및 알칼리 솔루션) : 316L 스테인리스 스틸, 강한 부식 저항;

고온 매체 (> 150 ℃) : Hastelloy 합금, 고온 및 크리프에 내성이 있습니다.

·사례:

정상 환경 : ABS 엔지니어링 플라스틱, 경량 및 단열;

가혹한 환경 (실외, 화학 구역) : 304 스테인리스 스틸, 녹슬 방지, 충격 저항성.

·연결:

스프링 튜브 설계와 일치하여, 접촉중인 매체의 다른 금속으로 인한 부식을 방지하기 위해 304 스테인레스 스틸과 황동이 일반적으로 사용됩니다.

· 밀봉 부품 :
