유량과 압력의 "공존 관계" 산업 측정의 중요한 조합

유량계와 압력계는 주로 유체 역학의 원리와 실제 응용 시나리오를 통해 산업 측정 및 제어 시스템과 밀접하게 관련되어 있습니다. 이들 간의 주요 연결 및 협업 효과는 다음과 같다.

측정 원리의 상관 관계
·베르누이 방정식: 많은 유량계(예: 오리피스 플레이트, 벤츄리 튜브, 차압 유량계)는 유체의 압력 차이를 측정하여 간접적으로 유량을 계산합니다. 압력계 이러한 시나리오에서 중요한 압력 차이 또는 정압 데이터를 제공합니다.
·유체 특성 의존성: 유량과 압력 사이의 관계는 유체 밀도 및 점도와 같은 요인의 영향을 받습니다. 유량 측정을 수정하려면 압력 데이터를 결합해야 합니다(예: 가스 유량은 압력 변화에 의해 크게 영향을 받습니다).

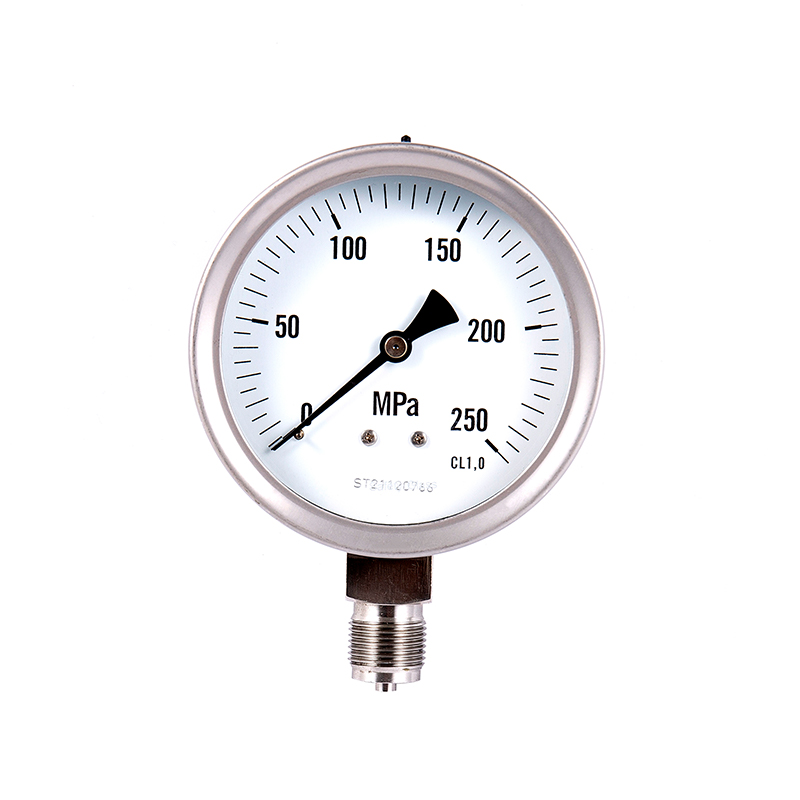

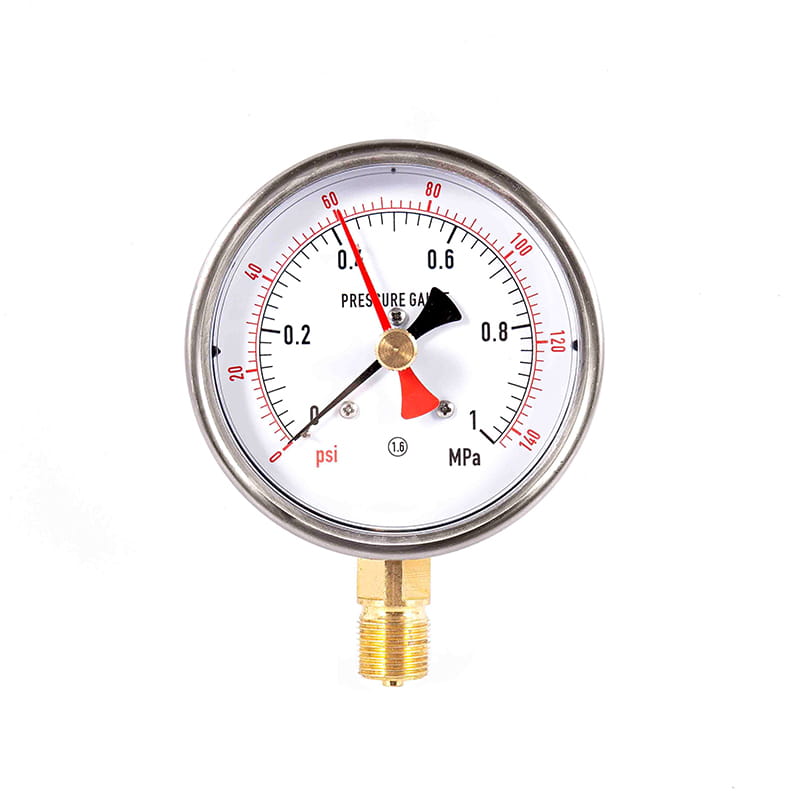

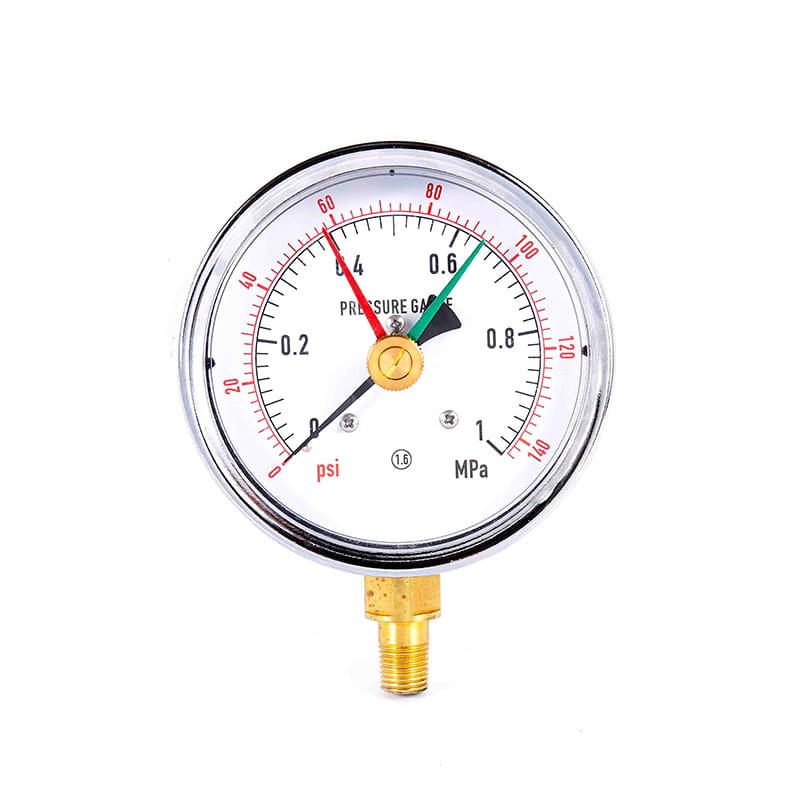

압력계

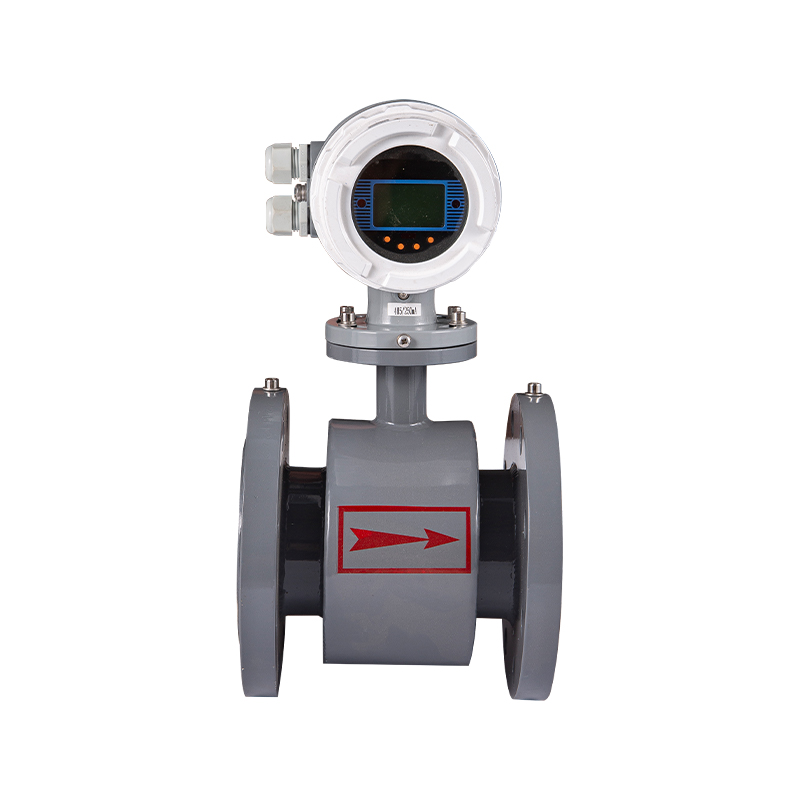

유량계

시스템 모니터링 및 제어
· 공정 안정성: 압력 게이지는 파이프라인의 압력 변동을 모니터링합니다. 압력에 이상이 있는 경우(예: 막힘 또는 누출) 유량계 판독값이 유효하지 않거나 왜곡될 수 있습니다.
· 폐쇄 루프 제어: 펌프 또는 밸브 제어 시스템에서 유량계와 압력 게이지의 신호는 컨트롤러로 함께 피드백되어 안정적인 흐름과 압력을 유지하도록 장비를 조정할 수 있습니다(예: PID 제어 루프).

교정 및 보상
·압력 보상: 가스 유량계(예: 터빈, 열 유형)의 경우 압력 변화로 인한 오류를 방지하기 위해 체적 유량을 표준 조건(Nm3/h)으로 변환하는 데 압력 데이터가 필요합니다.
·오류 진단: 갑작스러운 압력 강하는 파이프라인 누출을 나타낼 수 있습니다. 이 시점에서 유량계 판독값은 비정상적으로 높아집니다. 압력계의 데이터를 결합하여 문제를 조사할 필요가 있습니다.

일반적인 애플리케이션 시나리오
· 차압 유량계: 유량은 고압(P1) 및 저압(P2) 압력 게이지의 압력 판독값을 기반으로 직접 계산됩니다.
·펌프/압축기 시스템: 출구 압력 게이지는 유량계와 연결되어 장비가 안전한 압력 범위 내에서 작동하고 예상 유량을 전달하는지 확인합니다.
·파이프라인 네트워크 균형: 물 공급/가스 공급 네트워크에서 효율성을 최적화하려면 압력 분포와 흐름 분포를 동시에 모니터링해야 합니다.

선택 및 설치
· 위치 조정: 압력 게이지는 일반적으로 기준 압력을 제공하거나 흐름 패턴의 안정성을 확인하기 위해(와류 간섭 방지 등) 유량계의 업스트림 및 다운스트림에 설치됩니다.
·범위 일치: 고압 시스템의 경우 내압 게이지를 선택해야 합니다. 동시에 유량계의 범위는 압력 변화에 따른 유량 범위를 포괄해야 합니다.

요약: 유량계와 압력계는 본질적으로 상호보완적입니다. 유량계는 "유량"에 초점을 맞추고 압력계는 "미는 힘"에 초점을 맞춥니다. 이들을 결합하여 사용하면 특히 동적 작동 조건이나 고정밀 시나리오(예: 화학 및 에너지 산업)에서 시스템 신뢰성을 향상시킬 수 있습니다. 실제 응용 분야에서는 두 가지 데이터 모두 SCADA 또는 DCS 시스템에 통합되어 포괄적인 분석 및 제어가 가능한 경우가 많습니다.

와류 유량계

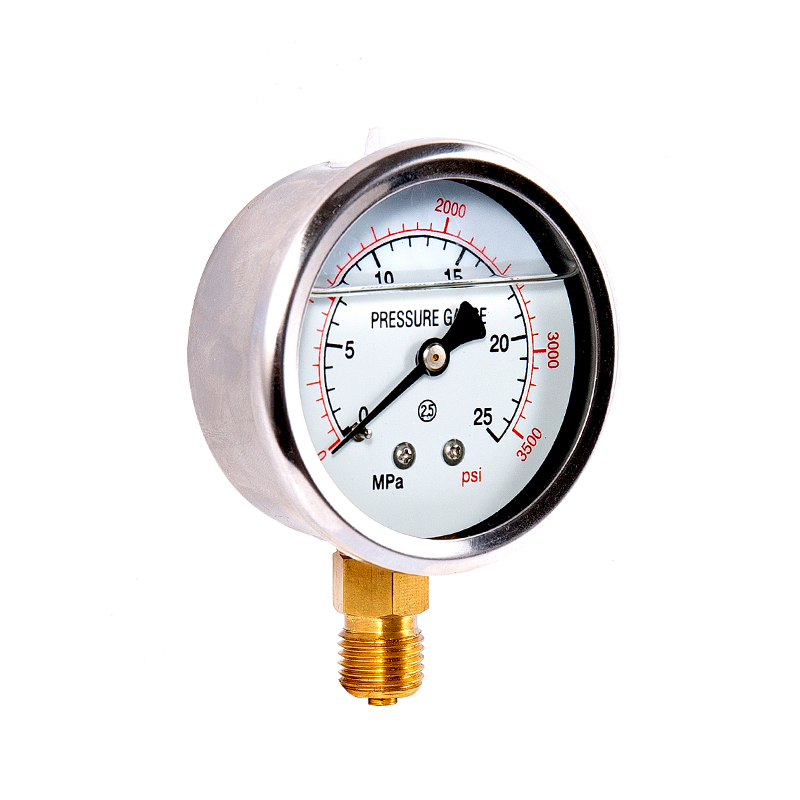

진동 방지 압력계
