압력 게이지 : 건축 세부 사항에서 작동 메커니즘에 이르기까지 포괄적 인 해석

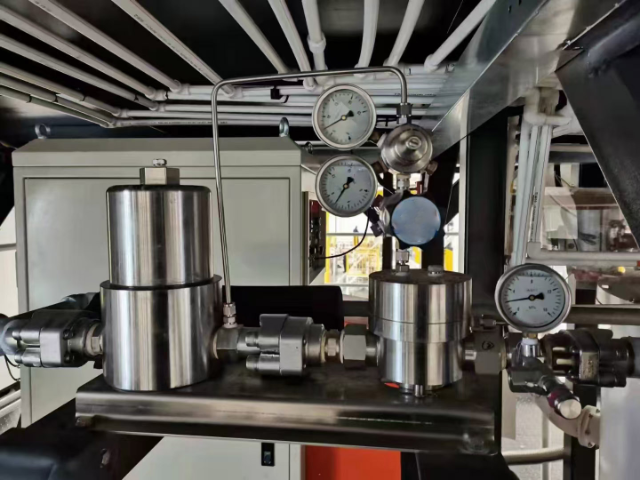

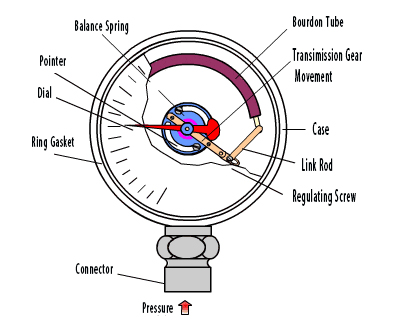

1. 압력 게이지의 주요 구조

01 탄성 민감한 요소
· Bourdon Tube : 가장 일반적인 탄성 요소는 C 자형, 나선형 또는 나선형 모양의 형태이며 구리 합금 또는 스테인레스 스틸로 만들어집니다. 내부에 압력이 가해지면 Bourdon 튜브는 바깥쪽으로 확장되어 포인터가 회전하게됩니다.
· 다이어프램 : 압력에 의해 영향을받은 후 변형 될 금속 또는 고무로 만들어진 저압 및 부식성 측정에 사용됩니다.
· 벨로우즈 : 변형이 크고 감도가 높은 매우 작은 압력을 측정하는 데 적합합니다.

02 전송 기어
· 링크로드 : 탄성 요소와 기어 메커니즘을 연결하여 변형 변위를 전송합니다.
· 팬형 기어 : 선형 움직임을 회전 운동으로 변환하고 포인터의 편향 각도를 증폭시킵니다.
· 작은 기어 : 섹터 기어와 메시를하고 포인터 샤프트를 구동하여 회전합니다.

03 장치 표시
· 포인터 : 현재 압력 값을 표시하며 일반적으로 다이얼과 함께 사용됩니다.
· 다이얼 : 압력 단위 (MPA, Bar, PSI 등)를 나타내며 다른 측정 범위는 다른 스케일 범위에 해당합니다.

04 쉘 및 연결 구성 요소
· 사례 : 내부 메커니즘을 보호합니다. 재료는 플라스틱, 스테인레스 스틸 또는 알루미늄 합금입니다. 충격 저항성 압력 게이지 진동을 줄이기 위해 오일 (예 : 실리콘 오일 또는 글리세린)으로 채워져 있습니다.
· 연결 : 테스트 된 시스템을 연결하는 데 사용됩니다. 공통 스레드 표준에는 G1/2, NPT, BSP 등이 포함됩니다.

2. 압력 게이지의 작동 원리

01 압력 전파
· 측정 된 배지 (가스 또는 액체)는 인터페이스를 통해 압력 게이지로 들어가서 탄성 요소 (예 : Bourdon 튜브, 다이어프램 또는 벨로우즈)에 작용합니다.

02 탄성 요소 변형
· Bourdon 튜브 유형 : 압력이 증가함에 따라 Bourdon 튜브는 내부 압력으로 인해 (C 자형 튜브의 경우) 점차적으로 (나선형 튜브의 경우) 팽창하여 변위를 초래합니다.
· 다이어프램 유형 : 압력은 다이어프램의 중심이 굽힘 변형을 겪게하고 변위는 압력에 따라 다릅니다.
· Bollows 유형 : 축 방향 팽창 및 수축, 매우 작은 압력을 측정하는 데 적합합니다.

03 기계적 전송 증폭
탄성 요소의 약간의 변형은 연결 메커니즘을 통해 섹터 기어로 전송 된 다음 작은 기어가 회전하여 포인터가 디플렉트를 유발합니다. 기어 변속기 메커니즘 시스템의 기능은 변위를 증폭하여 포인터가 압력 값을 명확하게 표시 할 수 있도록하는 것입니다.

04 포인터 표시
포인터는 다이얼에서 움직이고 해당 압력 값을 가리 킵니다. 예를 들어:
· 압력이 0 인 경우 포인터는 "0"마크를 가리켜야합니다 (정확하지 않은 경우 제로 조정이 필요합니다).
· 근육 건물의 압력이 증가하면 포인터가 시계 방향으로 회전하여 현재 압력 값을 나타냅니다.

05 제로까지의 메커니즘
압력이 풀리면 탄성 요소가 원래 상태로 돌아오고 포인터는 헤어 스프링 (또는 스프링)의 작용 하에서 0 위치로 다시 이동합니다.

3. 특수 유형의 압력 게이지의 작업 원리
01 충격 압력 압력 게이지
· 진동 중 포인터에 미치는 영향을 줄이기위한 내부 오일 충전 (실리콘 오일 또는 글리세린)
· 유압 기계 및 압축기와 같은 진동 환경에 적합

02 차압 게이지
· 듀얼 Bourdon 튜브 또는 듀얼 다이어프램 구조를 사용하면 두 압력 공급원 간의 차이를 측정합니다.
· 필터 모니터링, 유량계 및 기타 관련 응용 프로그램에 사용됩니다.

03 디지털 압력 게이지
· 압력 센서 (예 : 압전성 또는 용량 성)를 사용하여 압력 신호를 전기 신호로 변환 한 다음 디지털 방식으로 처리되고 표시됩니다.
· 자동화 된 제어에 적합한 4-20MA 또는 RS485 신호를 출력 할 수 있습니다.

4. 양식

· 기계적 압력 게이지 : 기어의 회전과 결합 된 탄성 요소의 변형을 기반으로 간단한 구조가 있으며 유지 관리가 쉽습니다.
· 전자 압력 게이지 : 센서 디지털 디스플레이, 높은 정확도, 원격 데이터 전송 가능
· 선택 기준 : 매체, 압력 범위 및 환경 (진동, 부식)에 따라 적절한 유형을 선택하십시오.
